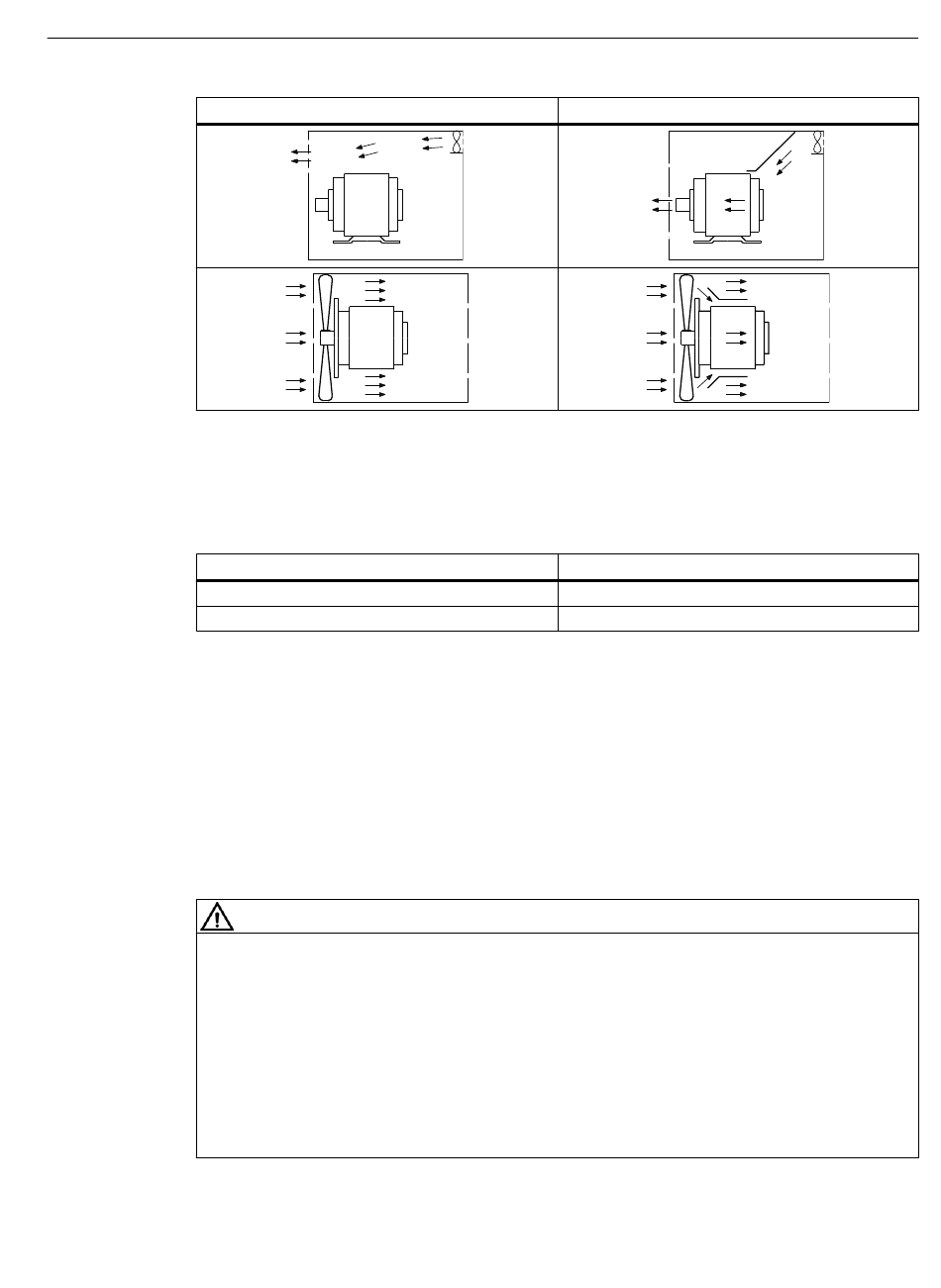

Distancia mínima "x" entre módulos contiguos para la entrada de aire en la máquina
Respete las dimensiones mínimas para la entrada de aire en el lugar de utilización de la
máquina:
Tabla 5-3
5.3.4
Equilibrado
El rotor está equilibrado dinámicamente. En extremos de eje con chavetas, el tipo de
equilibrado se codifica en la cara frontal del extremo del eje del lado LA/DE de la forma
siguiente:
● La letra H significa equilibrado con media chaveta (estándar)
● La letra F significa equilibrado con chaveta entera
Riesgo de lesiones por montaje o desmontaje inadecuados
Si no se siguen las medidas necesarias para la protección contra contacto de los elementos
de transmisión, pueden producirse lesiones y daños materiales.
● Respete las medidas generales necesarias para la protección contra contacto de los
● Utilice siempre un dispositivo adecuado para calar y extraer los elementos de transmisión.
● Las chavetas solo están aseguradas contra su desprendimiento durante el transporte. Si
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
5.3 Elevación y posicionamiento de la máquina en el lugar de utilización
Incorrecto
Distancia mínima "X" a grupos contiguos para la entrada de aire en la máquina
Tamaño
400
450
PRECAUCIÓN
elementos de transmisión.
pone en marcha una máquina sin elemento de transmisión, asegure la chaveta para que
no salga despedida.
Montaje
Correcto
X [mm]
150
160
47
