6.6 Conexión por cable
4. Según el tamaño del conductor, respete la correcta disposición de las abrazaderas de
borne
⑤
Figura 6-6
5. Si ha aflojado el tornillo de sujeción
6.6.4
Tendido de los cables
● Tienda los cables conforme a la norma IEC / EN 60364-5-52.
● Utilice pasacables CEM para cables tendidos de forma fija. Los pasacables CEM se
enroscan en los taladros roscados de la placa de entrada de cables desatornillable.
● Utilice cables apantallados cuya pantalla se conecte en una gran superficie en la caja de
bornes de la máquina con pasacables CEM.
● Si hay montadas barras de conexión de aluminio, entonces coloque una arandela de acero
entre el terminal de cable y la barra de conexión. De esta manera se evita la corrosión por
contacto.
● Dentro de la caja de bornes, los cables de conexión al aire deben disponerse de forma que
el conductor de protección tenga sobrelongitud y no pueda dañarse el aislamiento de los
conductores.
● Cierre los pasatapas no utilizados con un tapón roscado metálico. De este modo,
conseguirá un apantallado eficaz contra altas frecuencias.
Los pares de apriete para las conexiones eléctricas de la placa de bornes y la puesta a tierra
figuran en la tabla (Página 141) correspondiente al caso A.
72
③
④
,
. Coloque el cable en las abrazaderas de borne. Apriete las tuercas de sujeción
con 8 Nm.

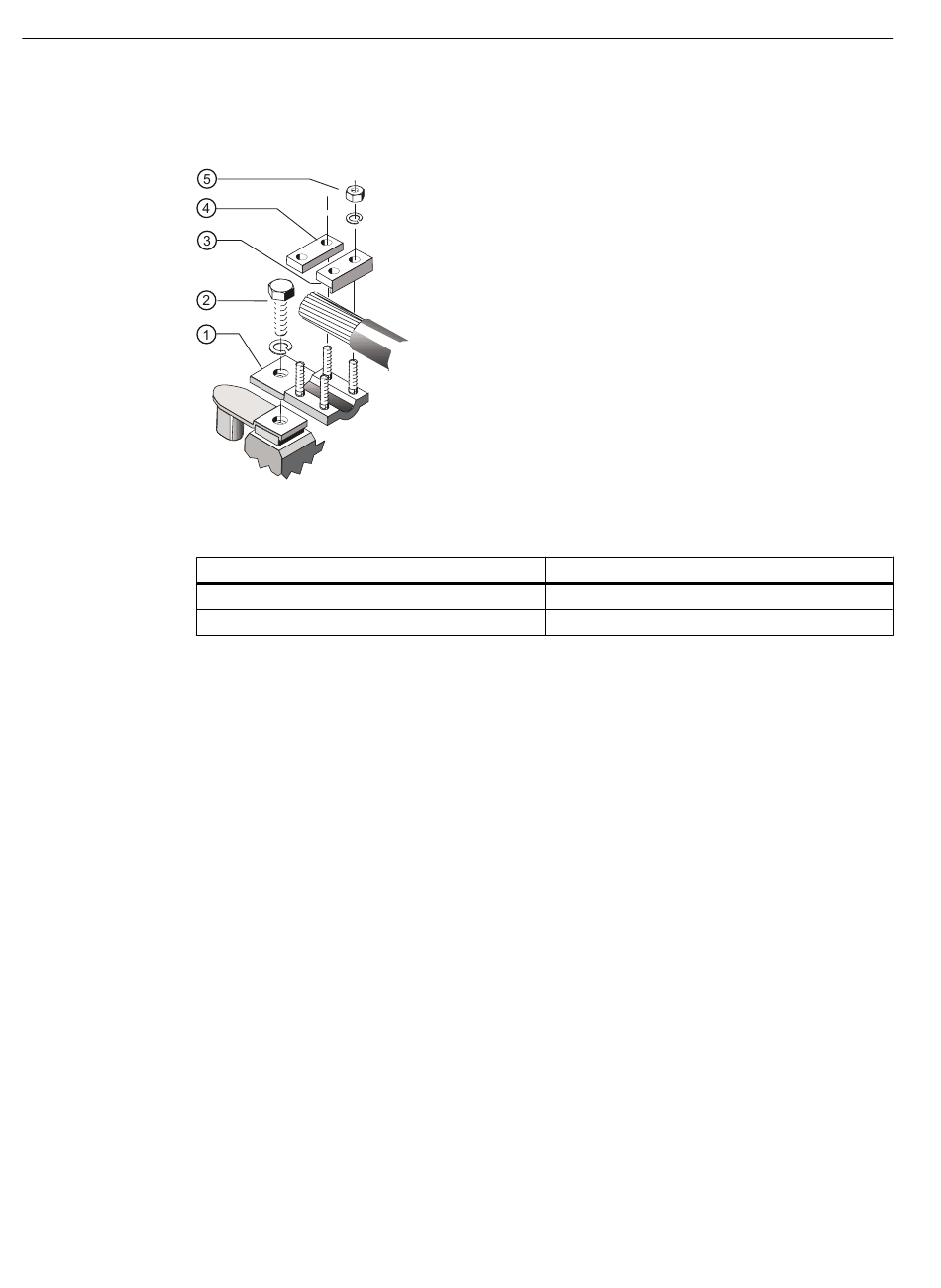

Conexión con abrazaderas de borne (esquema de principio)
Caja de bornes
TB3R61 / 1XB1631
1XB7750
②
, apriételo de nuevo con el siguiente par de apriete:
Par de apriete
40 Nm
20 Nm
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
