Mantenimiento
9.3 Reparación
3. Caliente la junta anular laberíntica. Antes de que se seque la pintura o el adhesivo en los
tornillos prisioneros, inserte la junta anular laberíntica hasta aprox. 3 mm de distancia con
respecto a la tapa del cojinete.

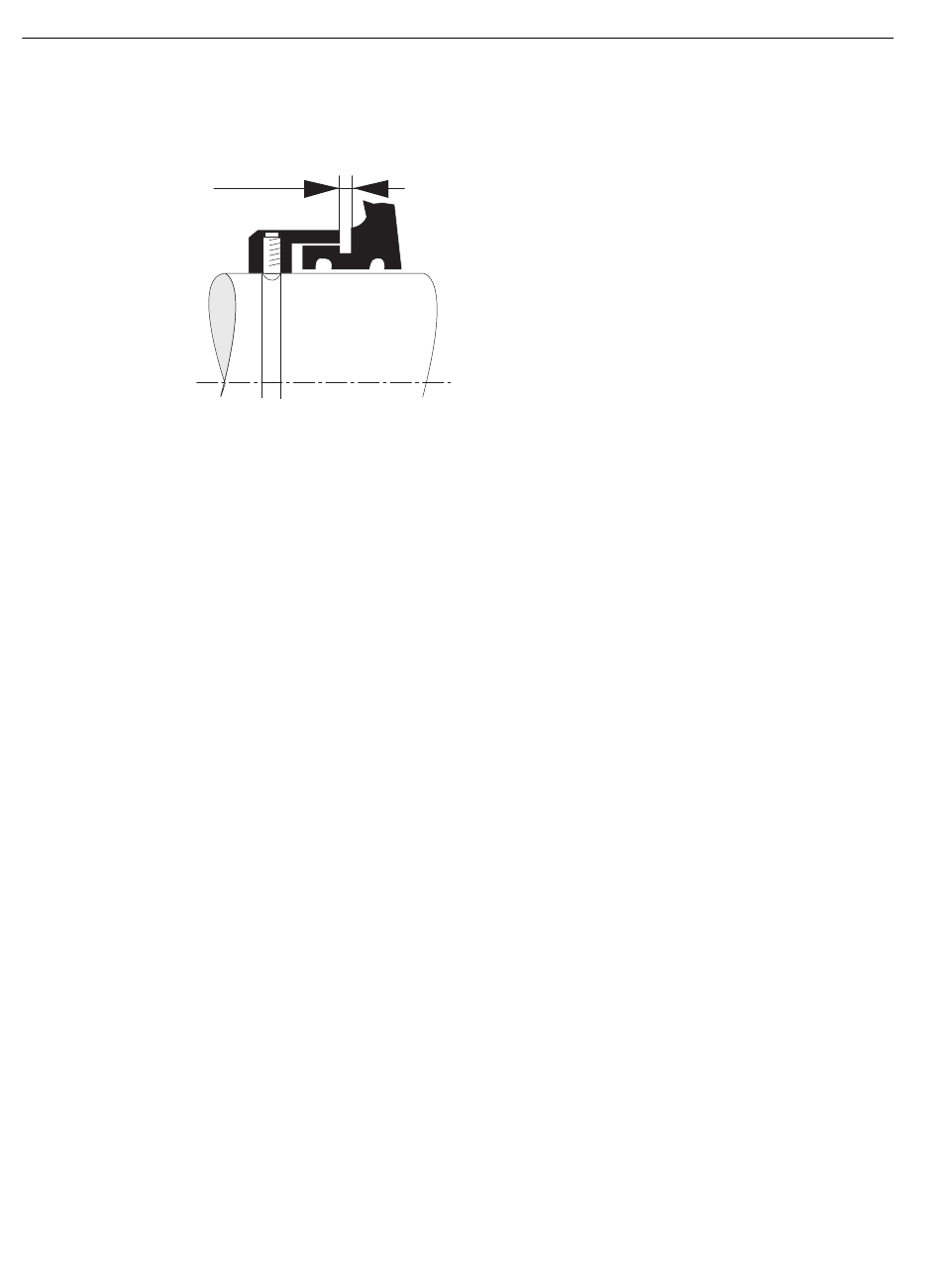

Figura 9-7
4. Fije la junta anular laberíntica enroscando los tornillos prisioneros. Realice movimientos
axiales cortos para comprobar que las puntas de los tornillos encajan en la ranura del eje.
La posición axial es la correcta si los tornillos prisioneros enroscados radialmente encajan
en la ranura del eje.
118
3 mm
Posición de los tornillos prisioneros de la junta anular laberíntica en la tapa exterior del
cojinete
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
