Conexión eléctrica
6.5 Conexión de conductores de puesta a tierra
Los cables de conexión tienen rotulaciones o marcas de color. El cliente debe conectar cada
uno de los cables directamente en el armario eléctrico de su instalación según la rotulación.

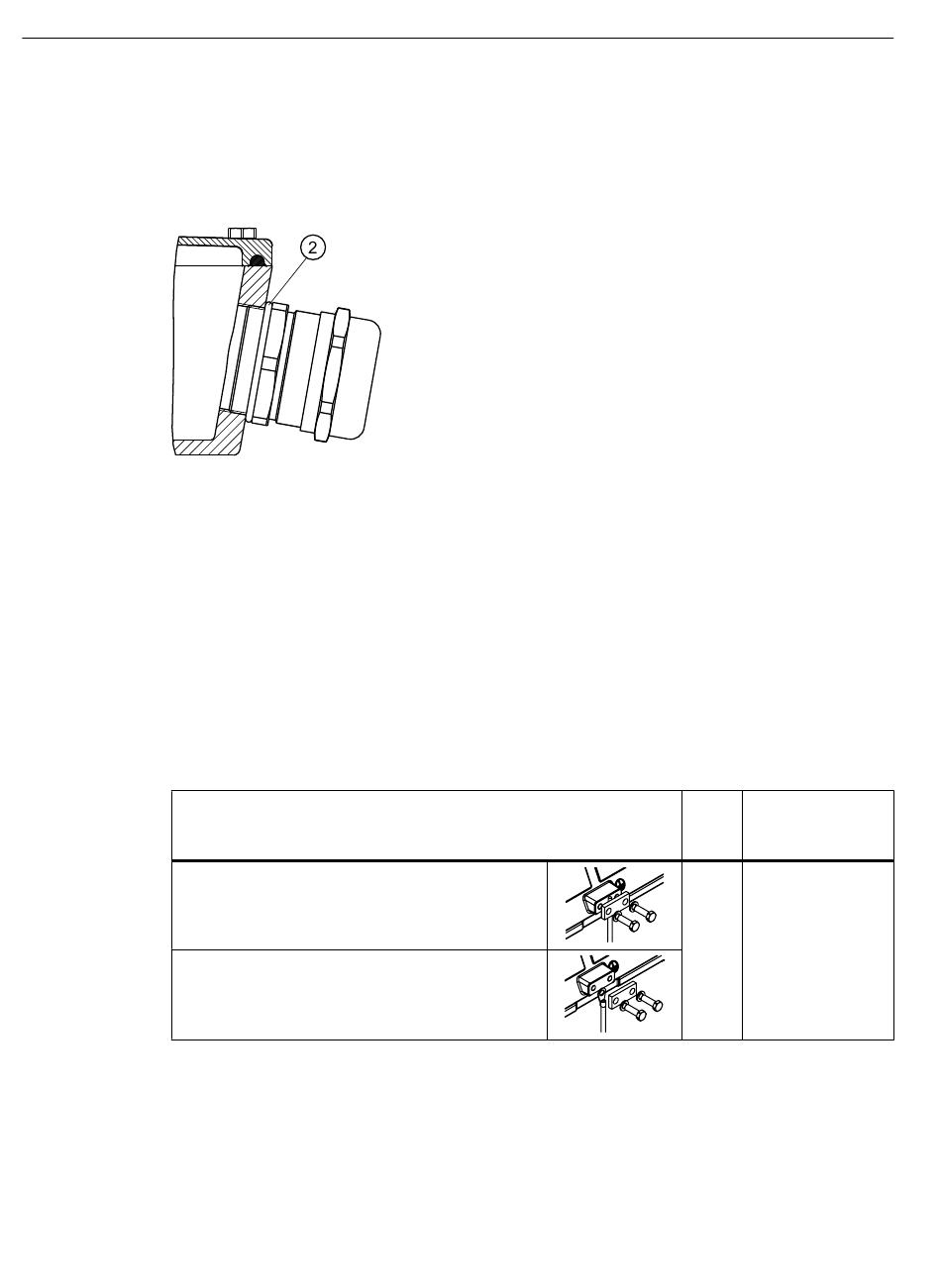

Pasacables con rosca de conexión a la caja de conexiones (EN 50262)
6.5
Conexión de conductores de puesta a tierra
La sección del conductor de puesta a tierra de la máquina debe cumplir EN/IEC 60034-1.
Observe además las directrices de instalación, p. ej., según EN/IEC 60204-1.
En principio hay dos posibilidades para conectar un conductor de puesta a tierra a la máquina:
● Puesta a tierra interna con conexión en la caja de conexiones en el punto destinado a ello
y marcado de la forma correspondiente.
● Puesta a tierra externa con conexión a la carcasa del estátor en los puntos destinados a
ello y marcados de la forma correspondiente.
Tipo de puesta a tierra de la carcasa
Conexión de un único conductor bajo la escuadra
exterior de puesta a tierra
Conexión con terminal de cable DIN bajo la escua‐
dra exterior de puesta a tierra, DIN 46 234
66
②
Junta tórica
M12
Instrucciones de servicio, 10/2018
Sección del con‐
ductor
mm²
150
1LE5 AH 400/450
