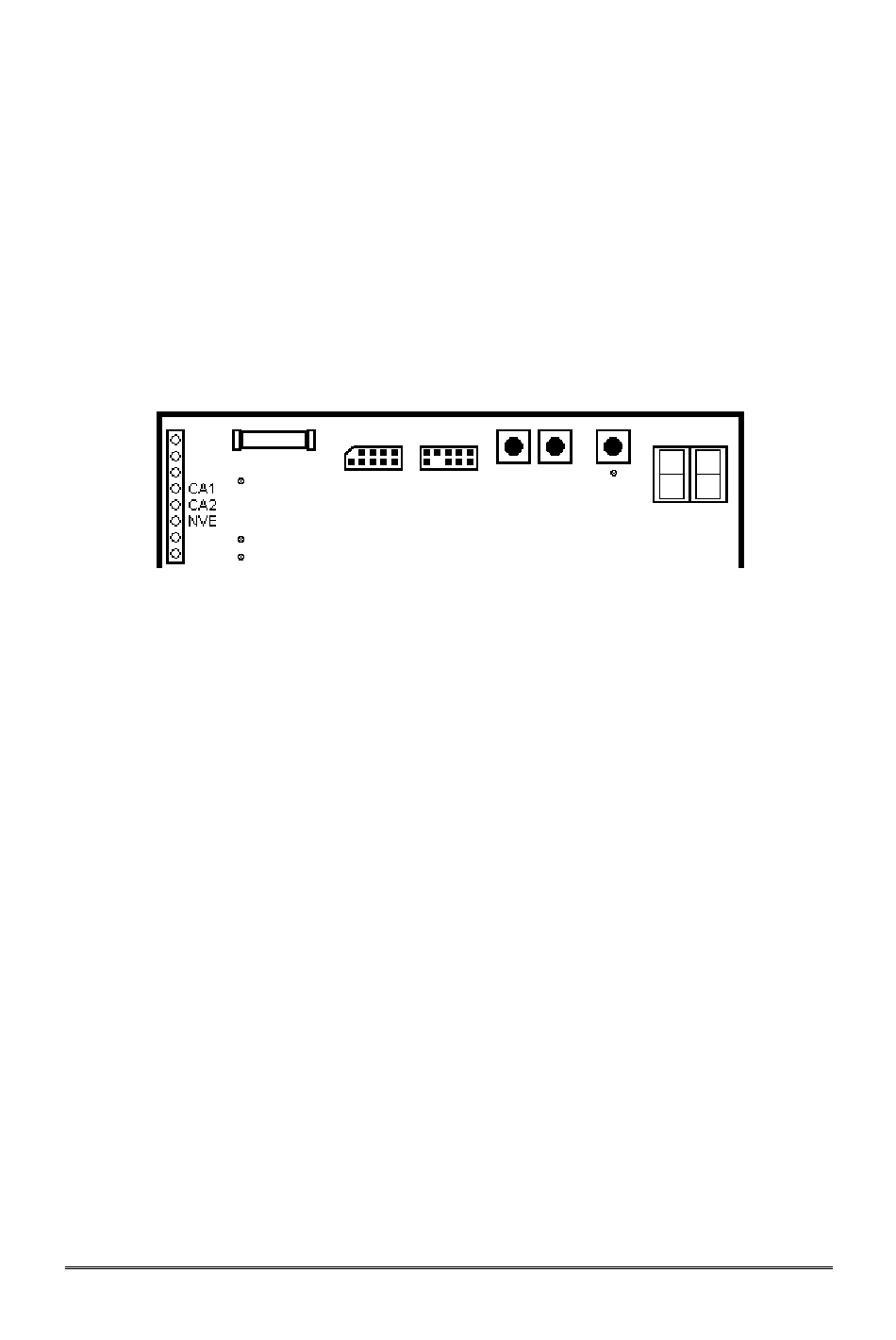

• 20 Vca (19 a 23 Vca) 50/60 Hz (+/- 10%): a terminales CA1 y CA2
Si se alimenta el controlador con CA, el secundario del transformador no tiene
punto medio, esto es, no existe conexión del secundario a NVE.
Si la tensión nominal de la red de alimentación es 220VCA, para alimentar el
controlador se puede implementar un transformador con hierro E estándar 22,
primario 1240 vueltas / 0,25 mm y secundario 129 vueltas / 0,75 mm.
• Consumo máximo: 15 VA.
Sensores de posición
El controlador obtiene la información de posición de la cabina por sensores de
posición, que detectan pantallas o banderas situadas en el pozo. Cada sensor
y las pantallas correspondientes se sitúan en un carril vertical exclusivo. Un
sensor debe ser capaz de suministrar 24 Vcc, 5 mA.
El estado del sensor de posición (abierto o cerrado) al enfrentar una pantalla se
configura.
Los sensores pueden ser:
• Sensores infrarrojos sobre la cabina que detectan pantallas en el pozo. Por
ejemplo los sensores SOD suministrados por CONTROLES S.A.
• Sensores magnéticos sobre la cabina que detectan imanes en el pozo. Por
ejemplo los sensores SPM suministrados por CONTROLES S.A.
Nota:
Nota:
Figura 3
Nota:
