Serial Con Cabina, Multiplexado Por Nivel Con Palier - Controles CEA36 Manual De Usuario

• En el extremo final de la línea conectada al terminal TD del CEA36, se
conecta una resistencia de 1 Kohm a +24V y un descargador P6KE33ARL
al negativo de la fuente
• En el extremo final de la línea conectada al terminal TC del CEA36, se
conecta una resistencia de 1 Kohm a +24V y un descargador P6KE33ARL
al negativo de la fuente.

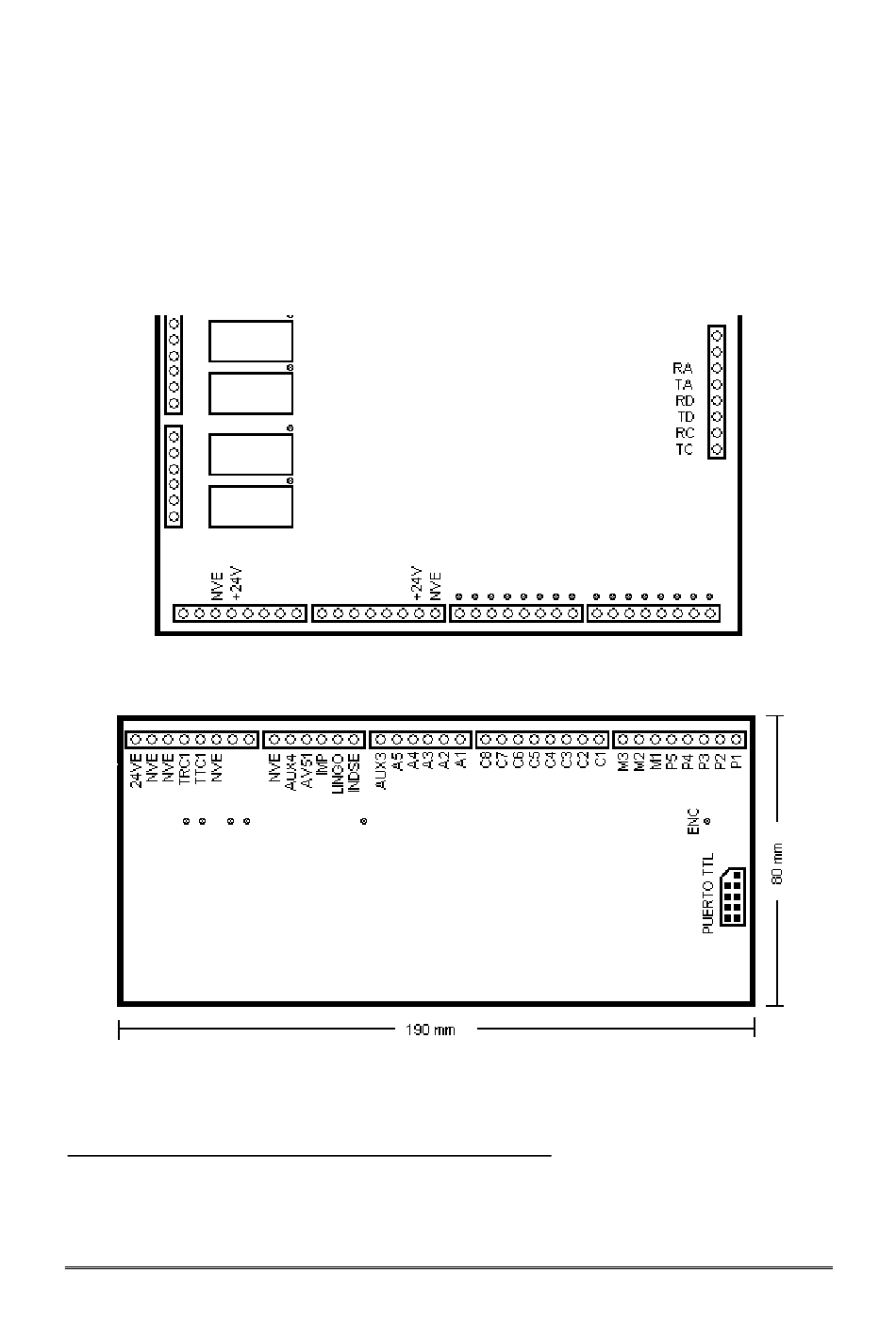

Serial con cabina, multiplexado por nivel con palier

Requiere del accesorio CCA51SE suministrado por Controles S.A.
Página 40 de 119
Figura 15
Figura 16
