Controles CEA36 Manual De Usuario página 41

Conexiones:
• Se conecta fuente de 24Vcc entre los terminales 24VE y NVE del accesorio
CCA51SE (Figura 16)
No se debe alimentar los accesorios CCA51SE e IPS con la fuente de salida de
24Vcc del CEA36. El consumo de los accesorios supera el máximo que puede
suministrar la fuente.
• Se conecta el negativo de la fuente de 24Vcc que alimenta el CCA51SE al
terminal NVE del controlador CEA36

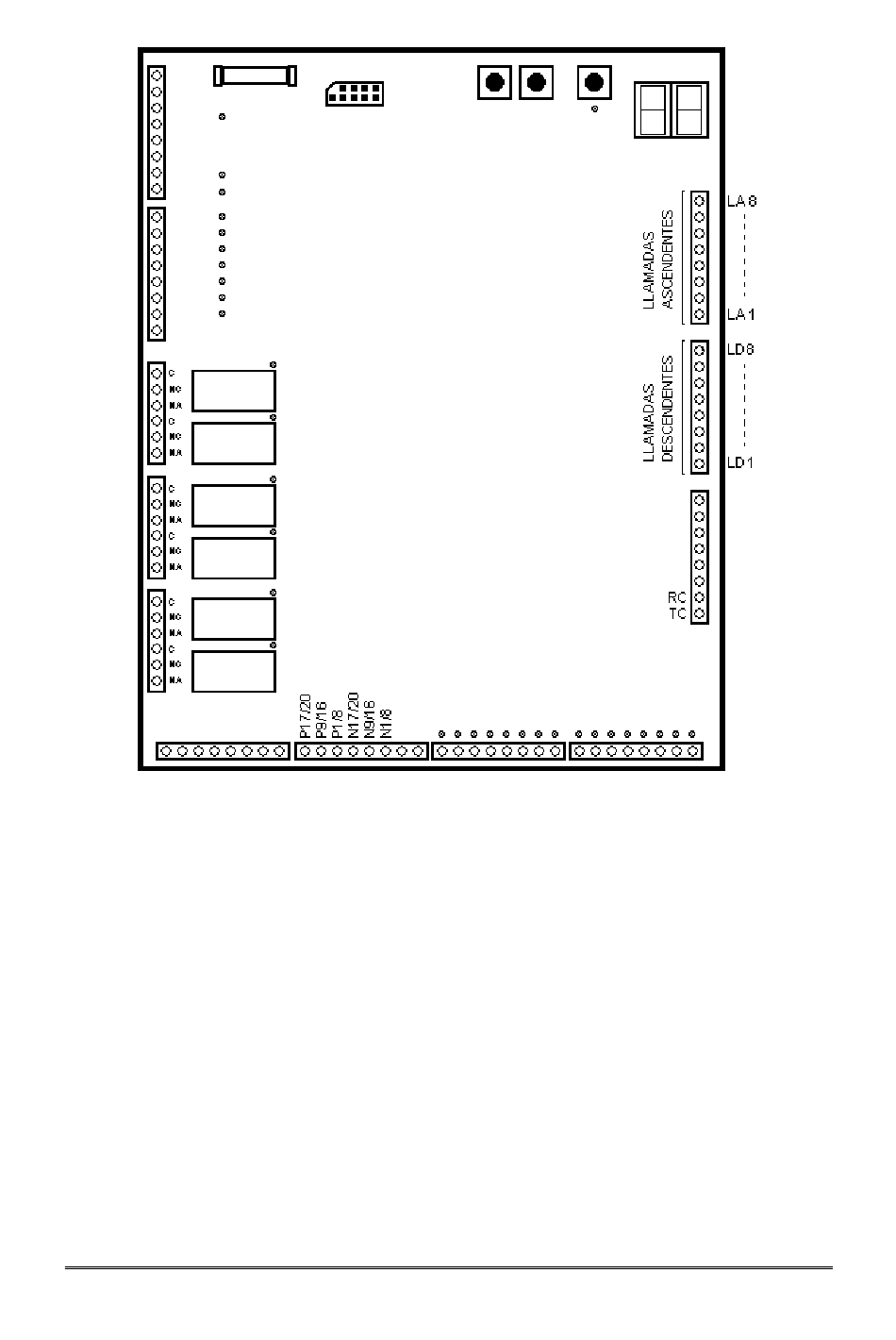

• El terminal TC del controlador CEA36 (Figura 17) se conecta al terminal
TTC1 del CCA51SE (Figura 16)
Figura 17
Nota:
Página 41 de 119
