Conexión de las llamadas
Para la conexión de las llamadas de un sistema dúplex, se distinguen dos
casos según la configuración de los terminales de llamada:
• Caso de una llamada por hilo
• Casos de llamadas exteriores multiplexadas o seriales
En caso de una llamada por hilo (ver sección "Conexión de las llamadas" del
capítulo "INSTALACION"), para la conexión de las llamadas externas se
distinguen dos casos:
El modo de conexión de los pulsadores de llamadas externas en una dúplex se
configura.
• Pulsadores de llamadas externas no independientes: en cada piso existe un
pulsador para la llamada ascendente y otro para la descendente, o dos
pulsadores ascendentes (uno por cada pasadizo) conectados en paralelo y
dos pulsadores descendentes conectados en paralelo. Las llamadas se
conectan a los terminales de ambos controladores
• Pulsadores de llamadas externas independientes: en cada piso existe un
pulsador ascendente y un pulsador descendente por pasadizo. Cada una
llamada se conecta al terminal del controlador respectivo.
En caso de llamadas exteriores multiplexadas o seriales (ver sección "Conexión
de las llamadas" del capítulo "INSTALACION"), para la conexión de las
llamadas externas se distinguen dos casos:
Página 50 de 119

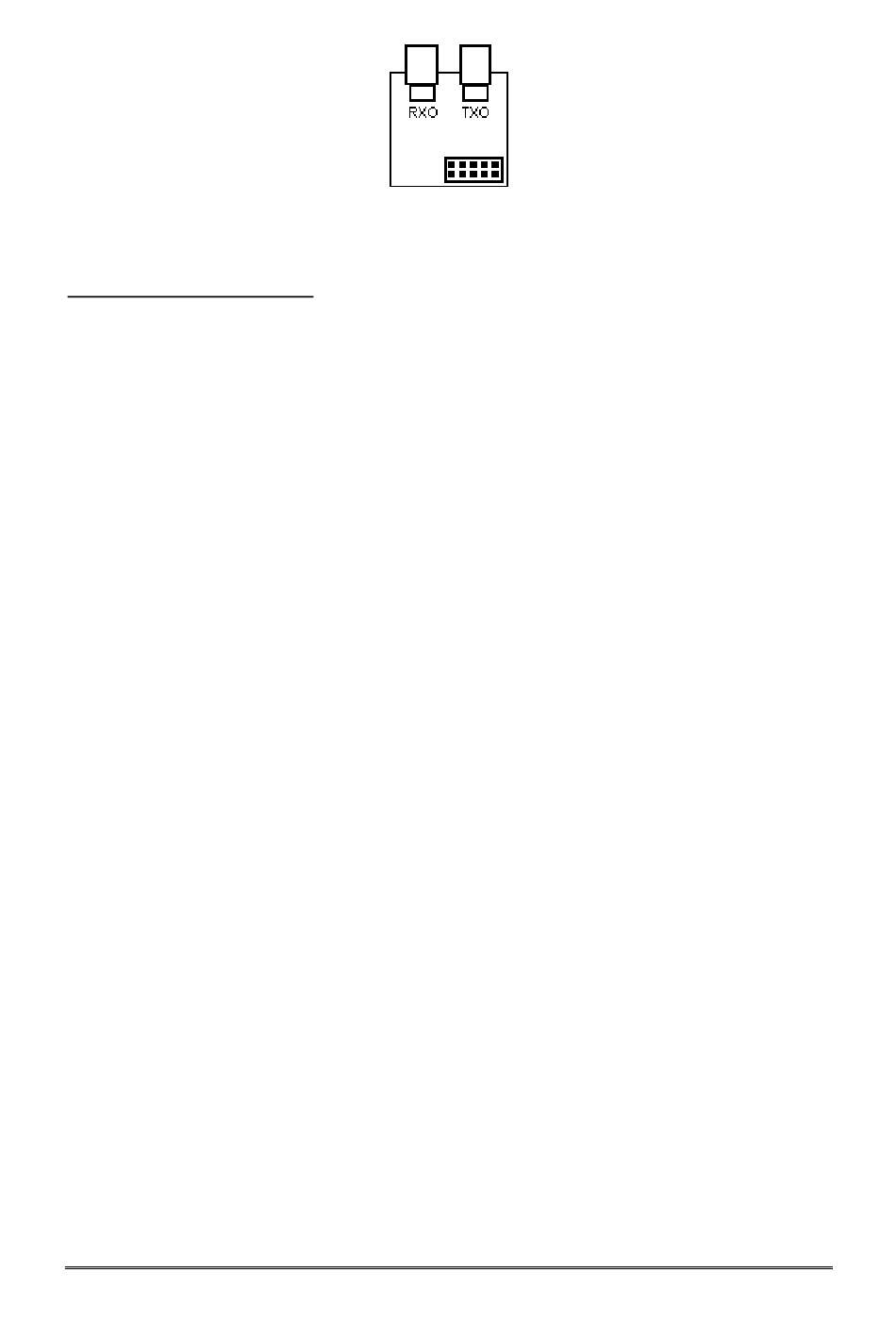

Figura 26
Nota:
