SMART FLOW Caudal sin sensor
PumpSmart puede calcular el caudal de una bomba centrífuga en función la información de la potencia y de la
velocidad que provienen de la unidad. Al comparar estos valores frente al caudal de la bomba y a la curva de
potencia, PumpSmart puede calcular el caudal de la bomba con un ± 5% del caudal estimado máximo de la
bomba. Con sólo cuatro datos parciales de la curva de rendimiento indicada, PumpSmart puede establecer el
caudal frente a la curva de potencia de la bomba. Aunque la curva de prueba del rendimiento de fábrica se puede
utilizar, no es realmente necesaria. Una función de calibrar ajusta el caudal frente a la curva de potencia para
compensar las pérdidas mecánicas, la eficacia volumétrica, los defectos de piezas fundidas, el desgaste de la
bomba, las pérdidas por corrientes parásitas y los defectos generales del rendimiento de la bomba que pueden
afectar a la eficacia total de la bomba.
PASO 1: CONFIGURACIÓN DE LOS PARÁMETROS DE LA BOMBA
El primer paso para configurar la función SMART
datos de la bomba necesarios deben configurarse para la velocidad máxima de funcionamiento y el diámetro
calculado del impulsor de la bomba. Para configurar SMART
siguientes opciones:
SS CENTRIFUGAL: centrífuga de succión sencilla
DS CENTRIFUGAL: centrífuga de succión doble
MAG DRIVE: bomba de arrastre magnético con un armazón de contención metálico. Para una bomba de
arrastre magnético con un armazón de contención no metálico seleccione SS CENTRÍFUGA como tipo de
bomba.
Para definir la curva de rendimiento de la bomba son necesarias cuatro informaciones parciales de la curva de
rendimiento de la bomba: el punto de caudal de máxima eficiencia, el punto de potencia de máxima eficiencia, la
potencia de desconexión y la velocidad calculada.
NOTA: la velocidad calculada debe ser igual a la configuración del parámetro 14.01 MAXIMUM SPEED. De forma
análoga, deben calcularse el BEP FLOW, el BEP POWER y el SO POWER para esta velocidad.

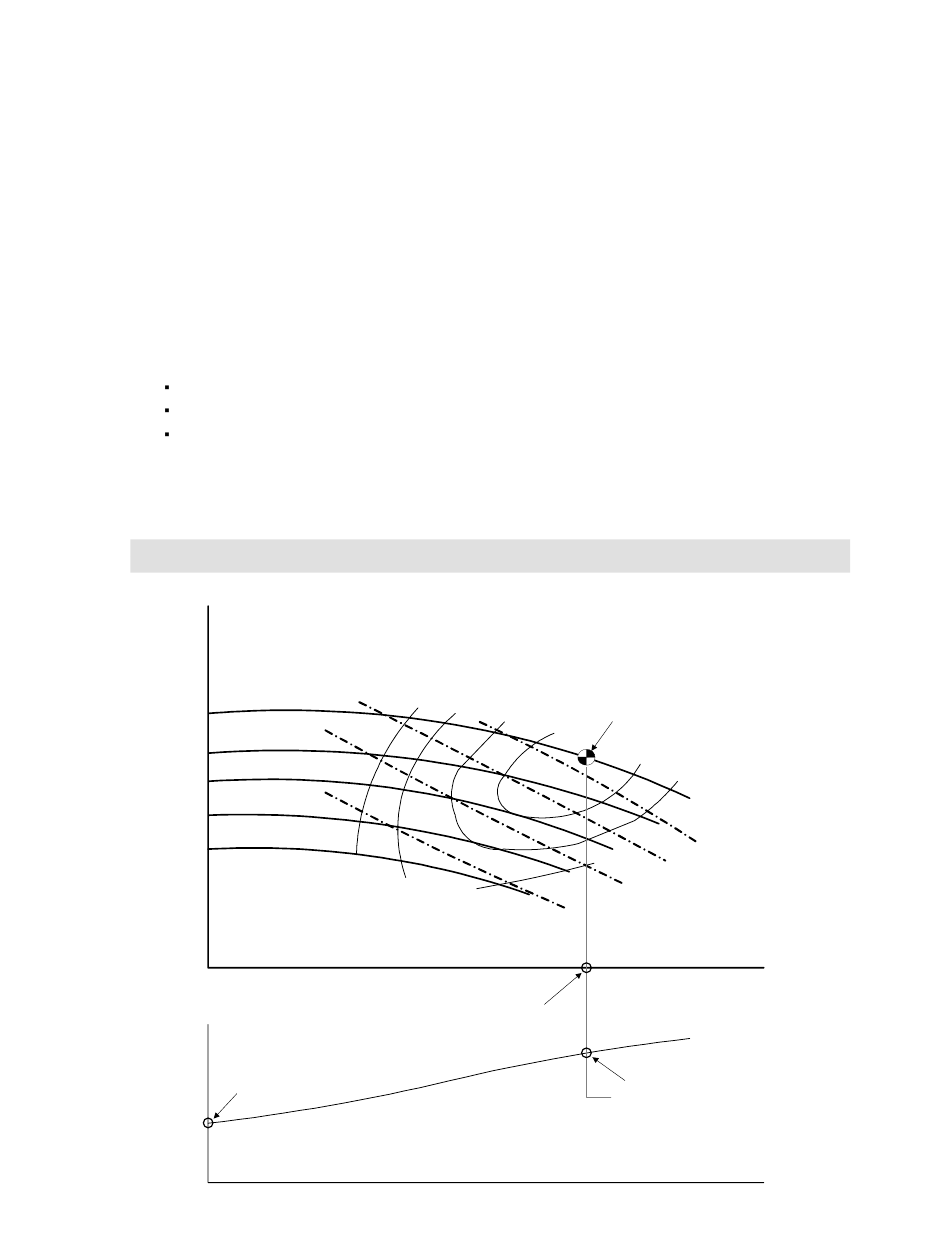

En el siguiente diagrama se muestra un ejemplo de una curva de rendimiento de bomba típica.
Ft
200
13 in
180
12 in
160
140 11 in
120
10 in
100
9 in
80
60
40
20
0
0 200
hp
60
50
POTENCIA SO SO POWER
Example: 26 hp Ejemplo: 26 hp
40
30
20
10
0
0
200
Página 111
FLOW es definir las características de la bomba en la unidad. Los
FLOW
TAMAÑO DE LA BOMBA
65
70
75
400 600 800
Flujo del punto de
BEP FLOW
mayor eficiencia
Example:1150 GPM
Ejemplo: 1150 GPM
400 600 800
debe definirse el tipo de bomba según una de las
4x6–13
PUMP SIZE 4x6-13
VELOCIDAD VALORADA 1780 RPM
RATED SPEED 1780RPM
Punto de mayor
BEP (Best Efficiency Point)
eficiencia
78
78
75
40 hp
30 hp
20 hp
1000 1200 1400
POTENCIA del
BEP POWER
punto de mayor
Example: 56 hp
eficiencia
Ejemplo: 56 hp
1000 1200 1400
50 hp
1600 GPM
1600 GPM
