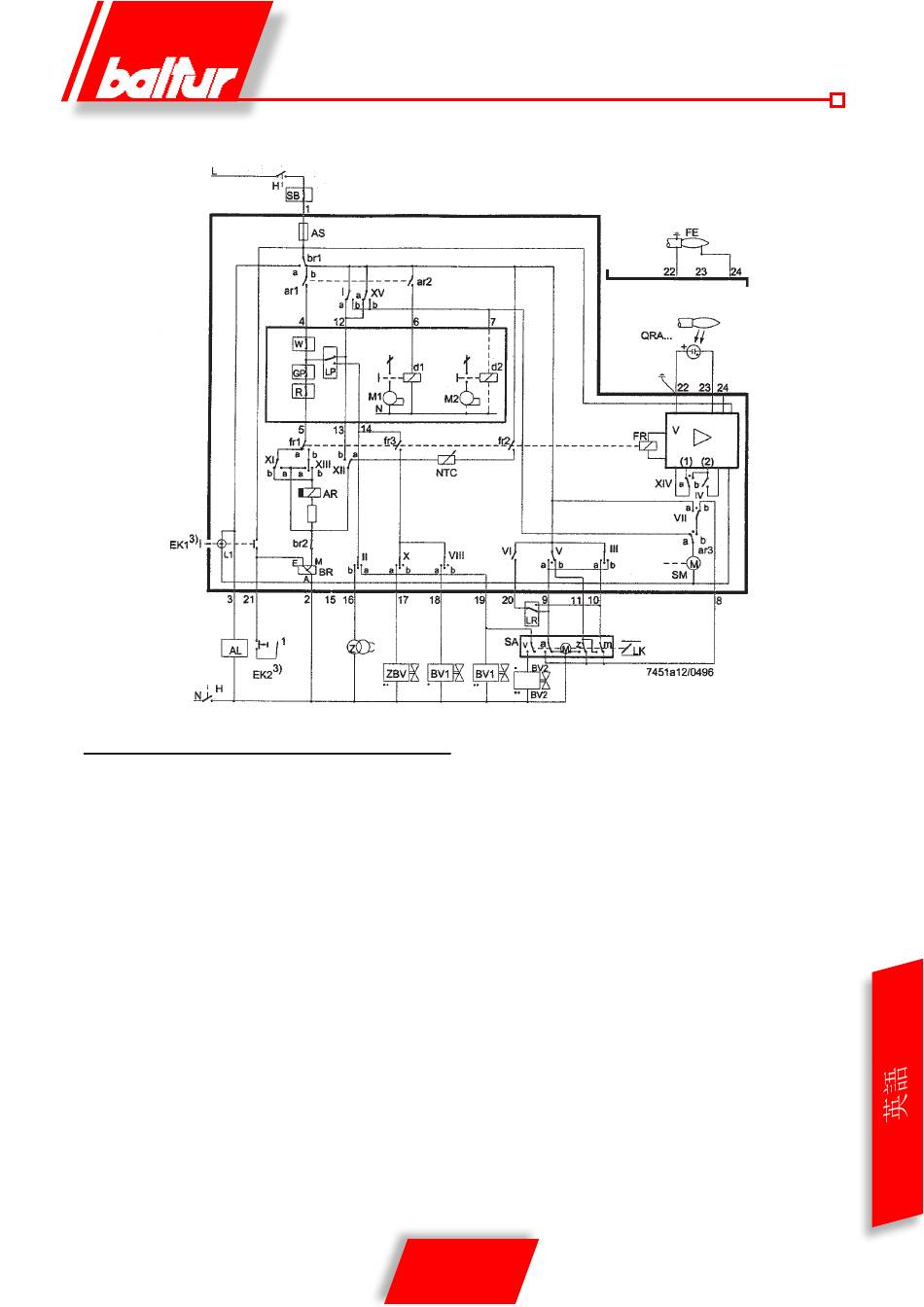

电路连接
燃烧器生产商提供的图示适用于安全阀连接
整个手册内页的图例
a 处于开启位置的空气阻尼器的开关限位
AL 远程锁定指示（警报）
AR 带有接点"ar..."的主继电器 （运行的继电器）
AS 设备保险丝
BR 带有接点"br..."的闭锁继电器
BV... 燃料阀
bv... 燃气阀关闭位置的控制触点
d... 接触器或继电器
EK... 闭锁按钮
FE 电极电流的探头电极
FR 带有 fr 触点的火焰继电器
GP 燃气压力开关
H 主开关
L1 故障信号提示灯
L3 操作准备提示
LK 空气阻尼器
LP 空气压力开关
LR 功率调节器
m 空气阻尼器辅助开关触点 MIN
M... 马达 风机或 燃烧器
NTC 电阻器 NTC
QRA... UV 探头
R 恒温调节器或者压力开关
RV 连续可调的燃料阀
S 保险丝
SA 风门执行器
SB 安全限制器 （温度、压力，等等）
SM 设置装置同步发动机
v 在伺服马达的情况下：处于运行状态的空气阻尼器
的燃料阀的辅助触点
V 火线信号放大器
W 安全温控器或压力开关
z 在伺服马达的情况下：处于关闭位置的空气阻尼器
的限位开关触点
Z 点火变压器
ZBV 点火燃烧器的燃料阀组
• 适用于强制通风燃烧器管1
•• 适用于中断状态的点火燃烧器
(1) 增加工作电压的输入
用于探头 UV （测试探头）
(2) 火焰检测回路功能测试（接触点 XIV）过程及安全
间隔期 t2（接触点IV）内中的火焰继电器电力输入
³) 按 EK 不要超过十秒。
