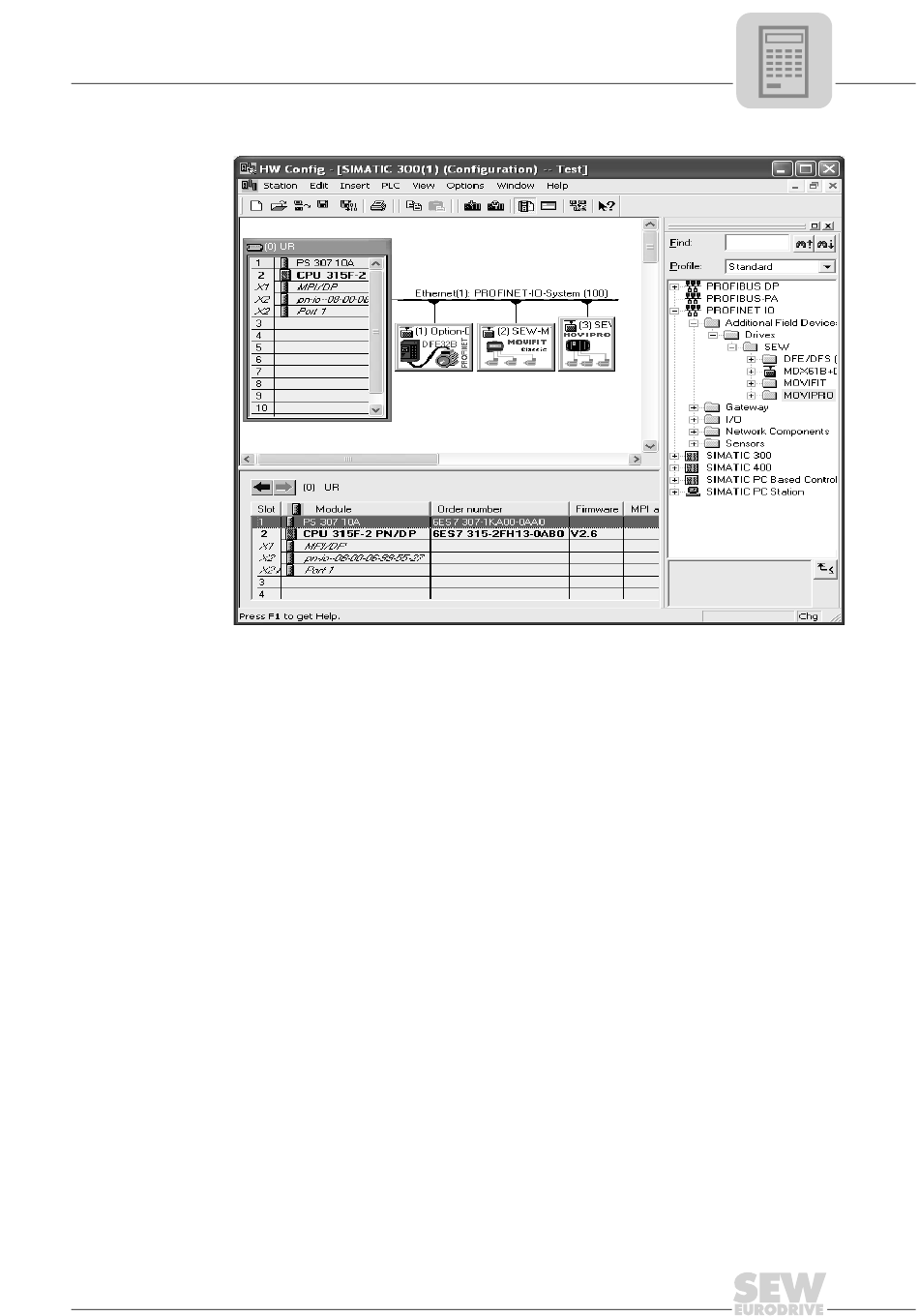

2. Con el botón derecho del ratón, haga clic en el [PROFINET IO system] (Sistema
3. Continúe como se describe en el apartado "Determinación de la topología".
7.4.3
Determinación de la topología y detección de fallos de conexión
Detección de
La finalidad de la detección de topología es comparar la topología actual (topología
topología con el
online) con la topología planificada en el proyecto (topología offline). De haber
Editor de topología
diferencias, indica fallos de conexión en la red PROFINET.
A continuación le ofrecemos una introducción acerca de cómo detectar la topología de
las unidades PROFINET y cómo reconocer fallos de conexión de puertos mediante el
Editor de topología.
Encontrará instrucciones detalladas e información adicional importante (por ejemplo,
sobre la identificación por colores de los resultados de la comparación) en la ayuda
online.
Puede acceder a la ayuda online una vez abierto el Editor de topología haciendo clic en
el botón [Help] (Ayuda).
®
Manual – MOVIPRO
-ADC con interfaz PROFINET
Planificación de proyecto PROFINET IO
Configuración PROFINET con detección de topología
PROFINET IO) y seleccione el comando [PROFINET IO topology] (Topología
PROFINET IO) del menú contextual para inicializar el Editor de tecnología.
Se visualiza la ventana "Topology editor" (Editor de topología).
