Parametrización de la unidad de comunicación y control "PFH-..."

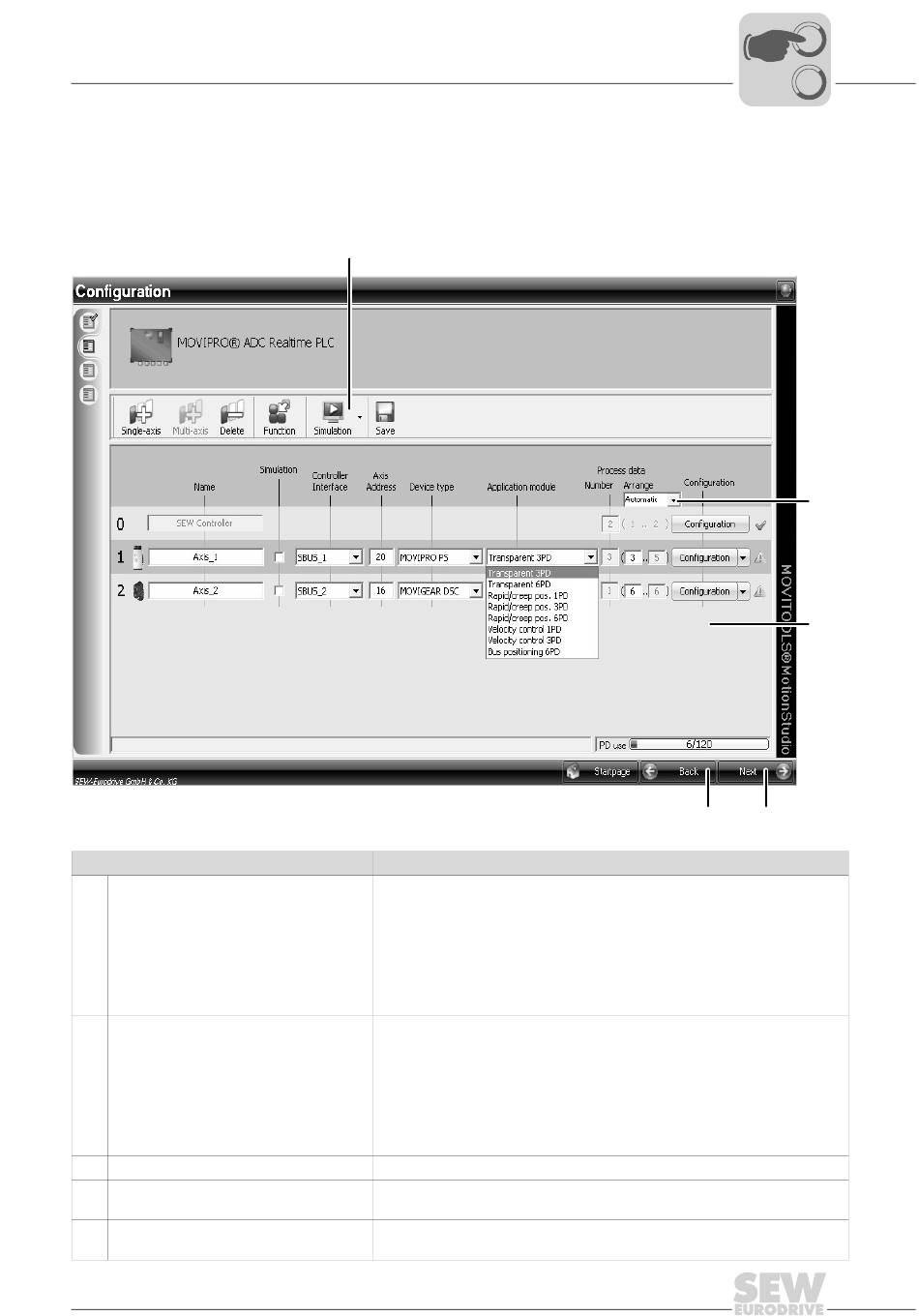

Ventana "Create A continuación encontrará un resumen de las funciones de la ventana "Create new
new configuration" configuration" (Crear nueva configuración):
(Crear nueva
configuración)
Área
[1] Barra de herramientas
[2] Lista de selección "Process data
arrangement" (Disposición de los
datos de proceso)
[3] Área de ejes
[4] Ratio de utilización de las palabras
de datos de proceso
[5] Pie de página
®
Manual – MOVIPRO -ADC con interfaz PROFINET
Parametrización del MOVIPRO
[1]
Función
Aquí se encuentran los símbolos para las siguientes tareas:
• Agregar eje individual
• Agregar aplicaciones de varios ejes (no disponible para MOVIPRO
• Borrar ejes
• Simulación
– Todos los ejes
– Ningún eje
• Guardar la configuración completa (todos los ejes)
Aquí puede seleccionar cómo deben disponerse los datos de proceso
de las unidades:
• Automatically (Automáticamente): Las unidades se direccionan de
forma continua.
• Manually (Manualmente): Permite adaptar manualmente el
direccionamiento de las unidades, creando así huecos en el
direccionamiento (Recomendado únicamente si se tiene experiencia
adecuada con el direccionamiento de datos de proceso).
Este área representa cada eje de forma individual en una línea.
Este área muestra las palabras de datos de proceso disponibles.
Los botones del pie de página le permiten desplazarse hacia delante y
hacia atrás entre cada área del programa o ir a la página de inicio.
®
I
0 0
[2]
[3]
[5] [4]
3570021643
®
)
