Câmara E Iluminação Ir (Infravermelhos) - Interacoustics EyeSeeCam vHIT Manual De Instrucciones

EyeSeeCam vHIT Instruções de Utilização - PT

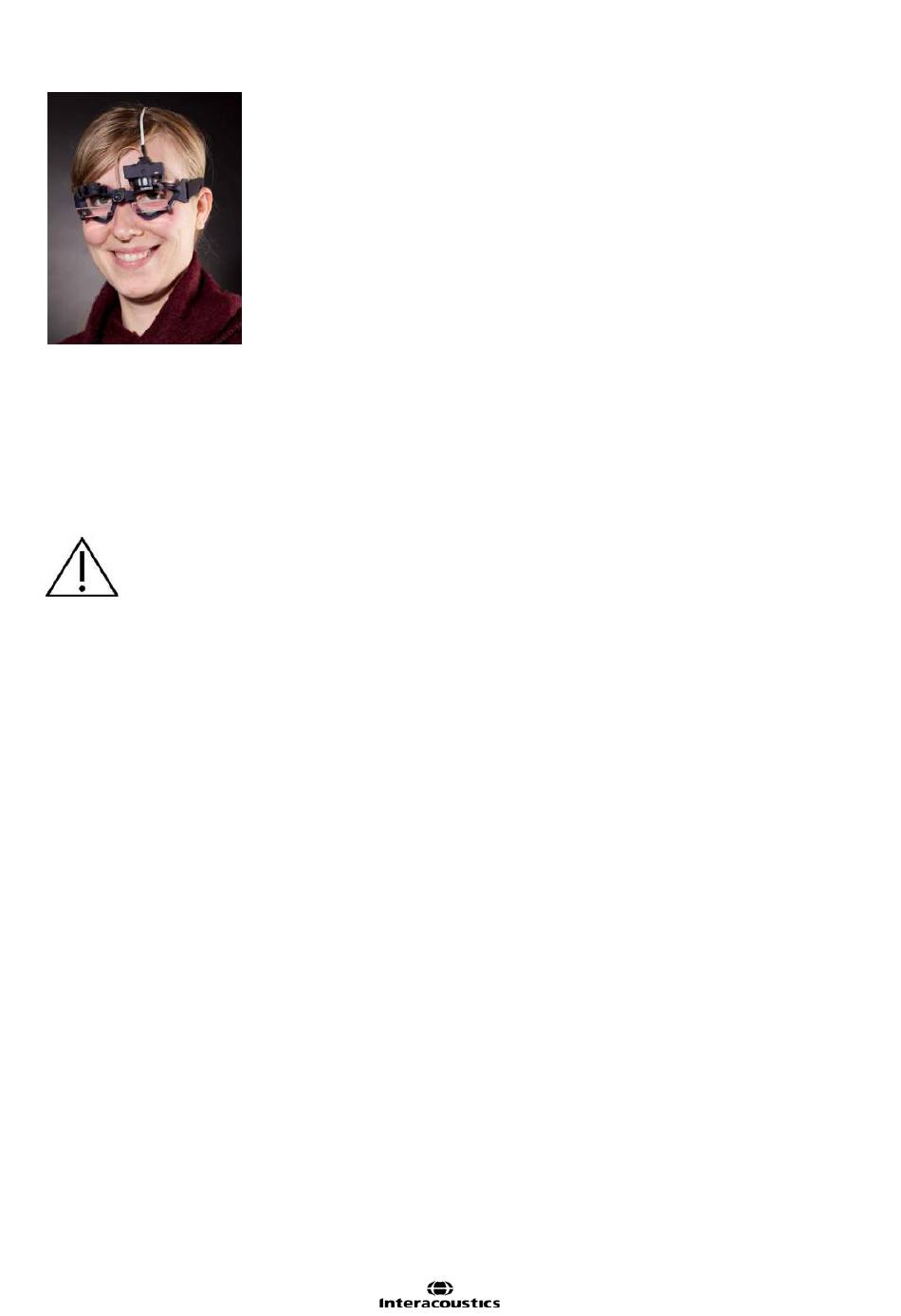

Figura 3-3 Óculos EyeSeeCam vHIT
Os óculos vHIT suportam a câmara USB que é utilizada para gravar as imagens oculares. Isto constitui o
principal componente do seu sistema USB vHIT.
A câmara USB utiliza luz infravermelha (IR) que não é visível a olho nu. A iluminação IR permite que as
sessões sejam realizadas em escuridão total. Apesar de parecerem escuras, as imagens oculares serão
apresentadas como imagens claras e visíveis devido à iluminação IR.
Os óculos USB vHIT funcionam apenas como um campo ocular livre.
Antes de utilizar os óculos USB vHIT considere o seguinte:
•
Os óculos e a câmara contêm dispositivos eletrónicos e óticos de grande sensibilidade. Não
exponha os óculos ou as câmaras a choques mecânicos
•
Não exponha os óculos a humidades (IPX 0 em conformidade com a IEC 529)
•
Os óculos USB vHIT não devem ser utilizados junto de gases explosivos
Além da câmara, existe um laser de calibragem na parte central que disponibiliza alvos de fixação visual
para calibragem. O laser projeta um padrão de ponto luminoso em frente da cabeça, por exemplo, na
parede, caso a pessoa examinada esteja sentada em frente a uma parede, ou no teto, caso a pessoa
examinada esteja deitada. Tal como a câmara, este laser de calibragem também pode ser removido em
conjunto com a câmara. O laser de calibragem é ligado à câmara através de um fio flexível.
3.5.1 Câmara e iluminação IR (infravermelhos):
Os Díodos de Emissão de Luz (LED) são posicionados ao lado da lente objetiva da câmara. Os LED
laterais emitem luz de infravermelhos (IR) que serve como Junta de Câmara Esférica:
•
A articulação esférica permite que a câmara seja movimentada da máscara, sendo depois ligada
ao suporte esférico do outro lado. Isto permite proceder ao exame do olho esquerdo ou direito,
dependendo de qual o olho mais bem situado para exame. Esta particularidade é muito útil em
pacientes com olho de vidro ou com ptósis.
Página 12
