13 Electroimán de conexión
.06.04
Norma
Estando la barra de aguja en la posición de 1,8 mm después de su pmi y el electroimán de
conexión accionado, deberá haber una distancia de 0,2 a 0,3 mm entre la palanca de
conexión 1 y el trinquete de bloqueo 2.

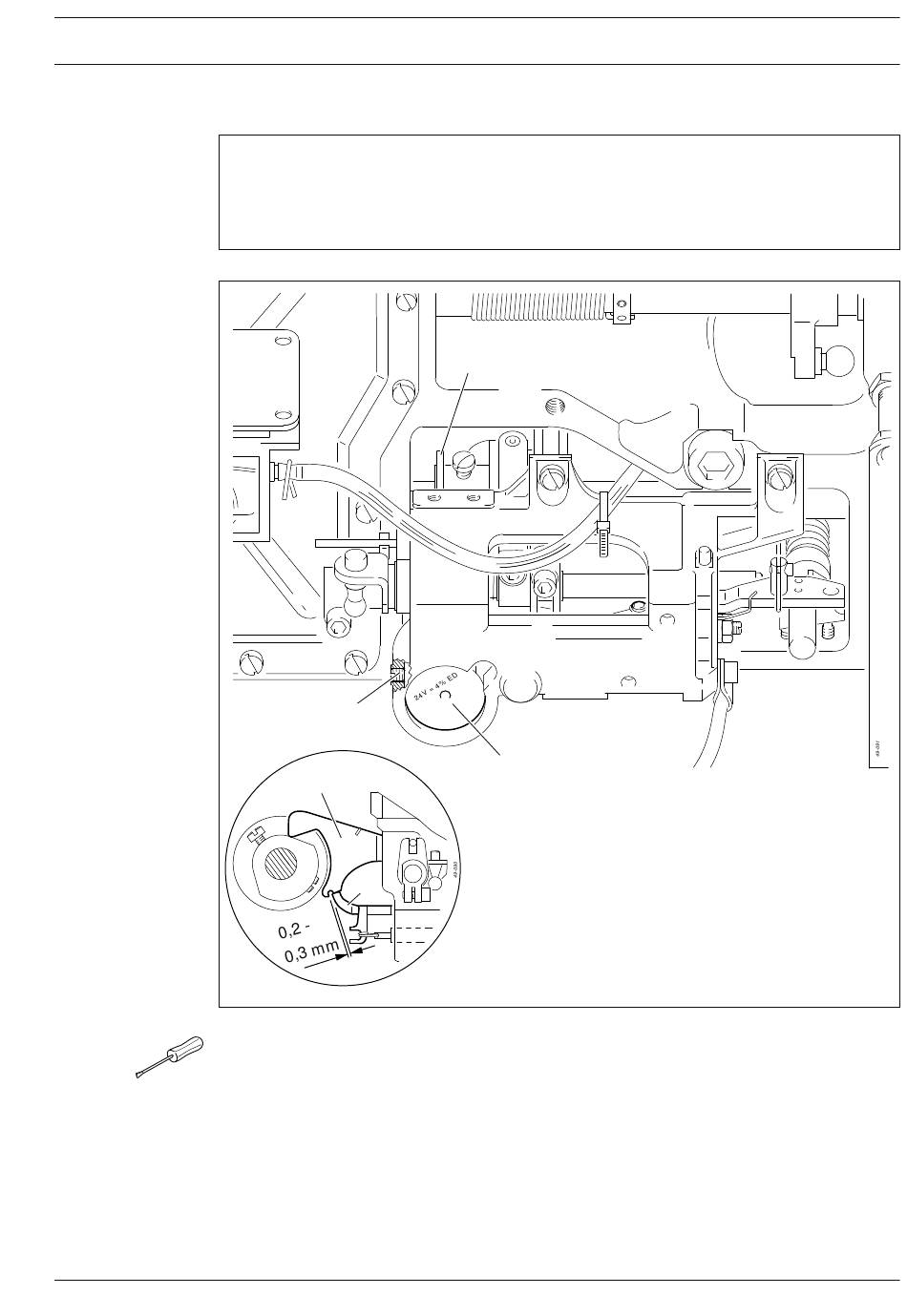

Fig. 13 - 33
● Ponga la barra de aguja en la posición de 1,8 mm después de su pmi.
● Accione a mano la palanca de conexión 1 hasta que el trinquete de bloqueo 2 encaje.
● Presione el núcleo del electroimán en la carcasa 2 del electroimán, hasta el tope, y
desplace la carcasa 3 del electroimán (tornillo 4) junto con el núcleo conforme a la
Norma.
2
4
2
1
3
Ajuste
13 - 35
