13 Limitación del largo de puntada
.05.17
Norma
1. El tope inferior de la pieza basculante 6 deberá estar ajustada de tal forma, que el largo
máximo de puntada sea de 2,7 mm.
2. El tope superior de la pieza basculante 6 deberá estar ajustada de tal forma, que el largo
máximo de puntada sea de 2,7 mm con la palanca para inversión de costura accionada
hasta el tope.
6
2

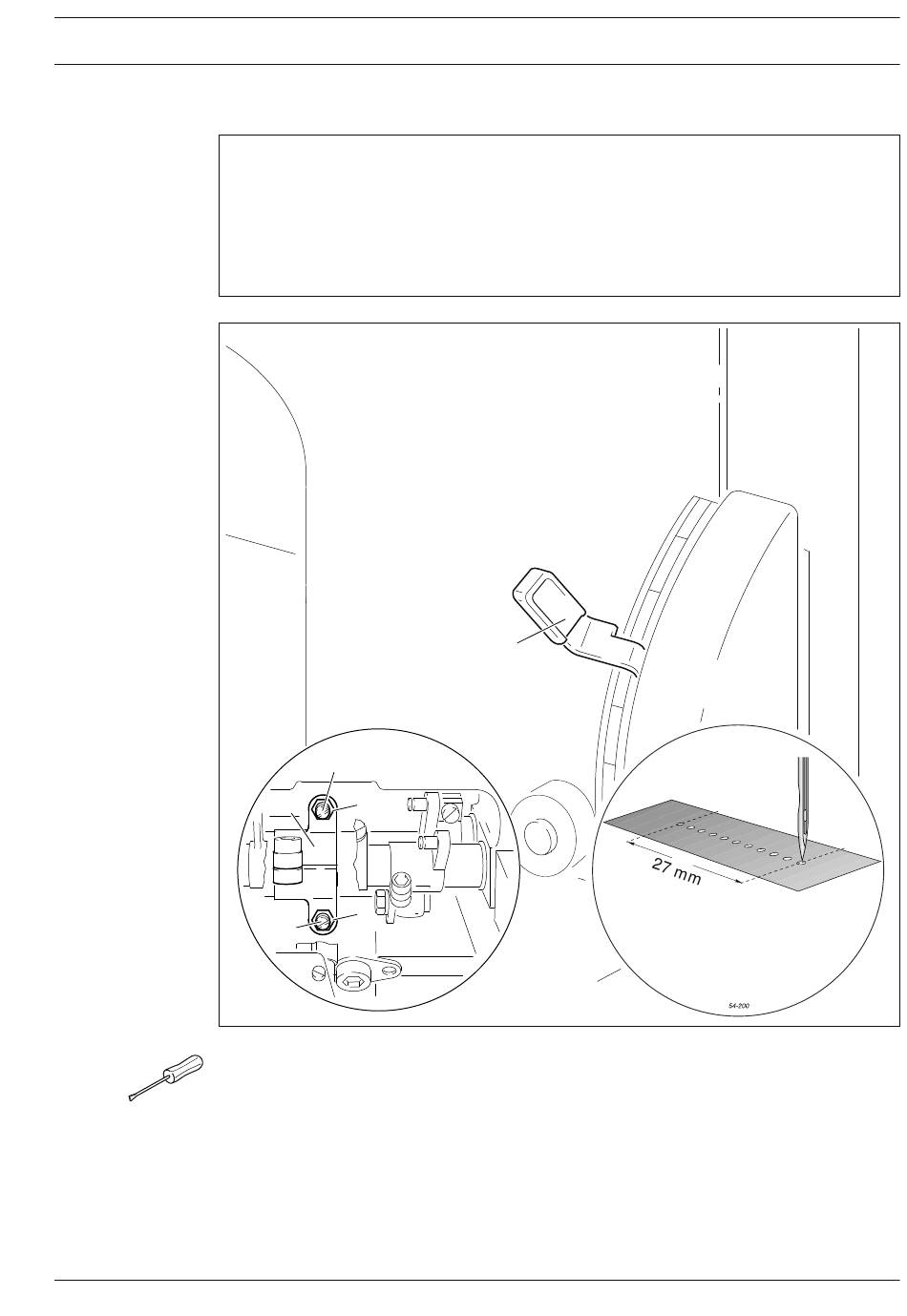

Fig. 13 - 17
● Ajuste el largo de puntada en la palanca 1 de acuerdo con la Norma 1.
● Gire el tornillo 2 (tuerca 3) de acuerdo con la Norma 1.
● Gire el tornillo 4 (tuerca 5) de acuerdo con la Norma 2.
4
5
3
54-039
1
Ajuste
11 puntadas
13 - 19
