Devanador
.05.26
● Eleve la palanca manual y conecte el devanador.
● Girando el tornillo 1, coloque la rueda motriz 2 contra la rueda de fricción 3 de acuerdo
● Afloje el tornillo 5 y ajuste el perno regulador 4 de acuerdo con la Norma 2.
● Apriete el tornillo 5.
13 - 28
Norma
1. Estando el devanador conectado, el husillo del mismo tendrá que ser arrastrado con
toda seguridad; estando desconectado, la rueda de fricción 3 no deberá apoyarse con-
tra la rueda motriz 1.
2. El devanador deberá desconectarse automáticamente cuando el hilo devanado llegue a
1 mm del borde del devanador.

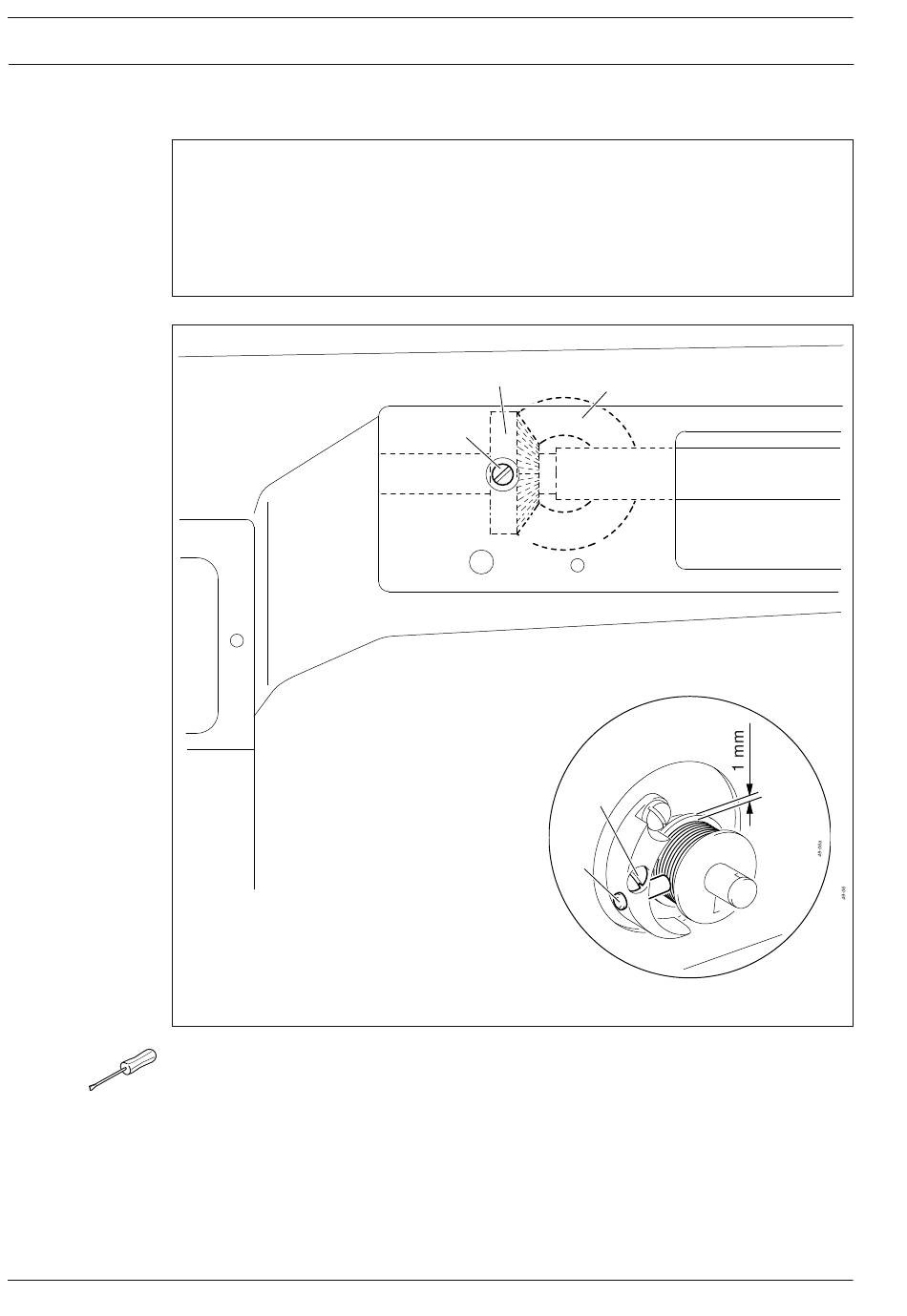

Fig. 13 - 26
con la Norma 1.
2
3
1
5
4
