13
Cojinete excéntrico del eje del garfio y distancia garfio - aguja
.05.19
Norma
1. La muesca del cojinete 3 (véase la flecha) deberá estar visible por abajo y entre las
ruedas dentadas 5 y 7 deberá haber un mínimo juego pero perceptible.
2. Estando el garfio apoyado ligeramente contra el disco centrífugo 4 y la punta del garfio
en la línea central de la aguja, deberá haber una distancia de 0,05 a 0,1 mm entre dicha
punta y la garganta de la aguja.
3. La rueda dentada 5 deberá estar a ras con la rueda dentada 7.
3
6

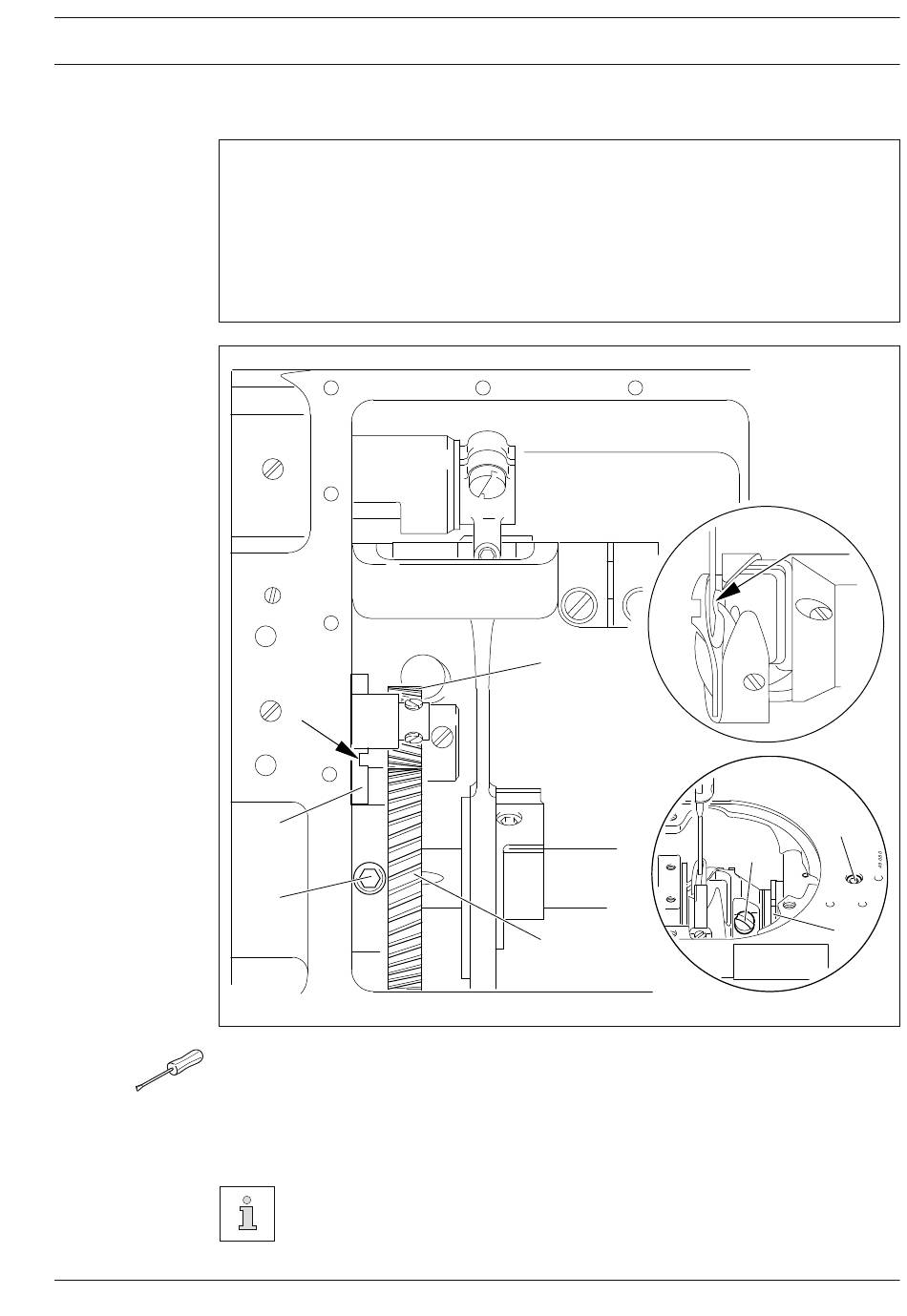

Fig. 13 - 19
● Afloje los tornillos 1 y 2.
● Gire el cojinete 3 de acuerdo con la Norma 1.
● Apoye el garfio ligeramente contra el disco centrífugo 4, desplace el cojinete 3 - sin girarlo
- de acuerdo con la Norma 2 y apriete el tornillo 1.
● Desplace la rueda dentada 5 (tornillos 6) de acuerdo con la Norma 3.
El tornillo 2 permanecerá aflojado para realizar el próximo ajuste.
7
5
Ajuste
0,05 - 0,1 mm
0,1 mm
1
2
4
13 - 21
