Ajuste
13

Movimiento de avance del transportador superior

.05.12
● Accionando constantemente la palanca para inversión de costura, ajuste el excéntrico 1
13 - 14
Norma
Estando ajustado el largo máximo de puntada y la barra de aguja en la posición de 0,6 mm
después de su pms (perforación 1), la palanca 3 no deberá ejercer ningún movimiento al
accionar la palanca para inversión de costura.
2
1

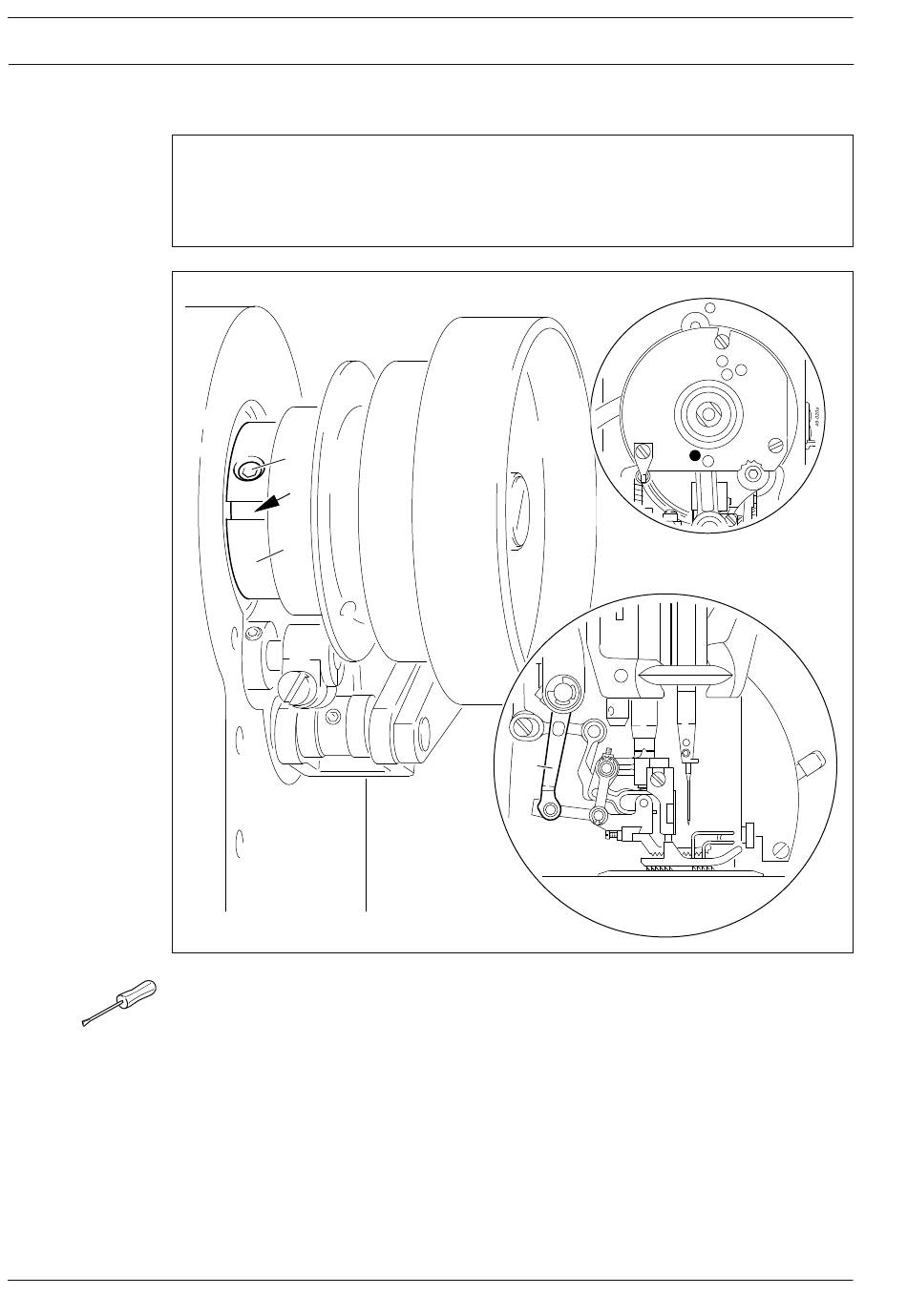

Fig. 13 - 12
(tornillos 2), de forma que la muesca mire hacia la operaria y la palanca 3 no ejerza ningún
movimiento.
1
3
49-030
6
3
4
5
