13
Desmontaje y montaje del grupo cortahilos
.06.14
3

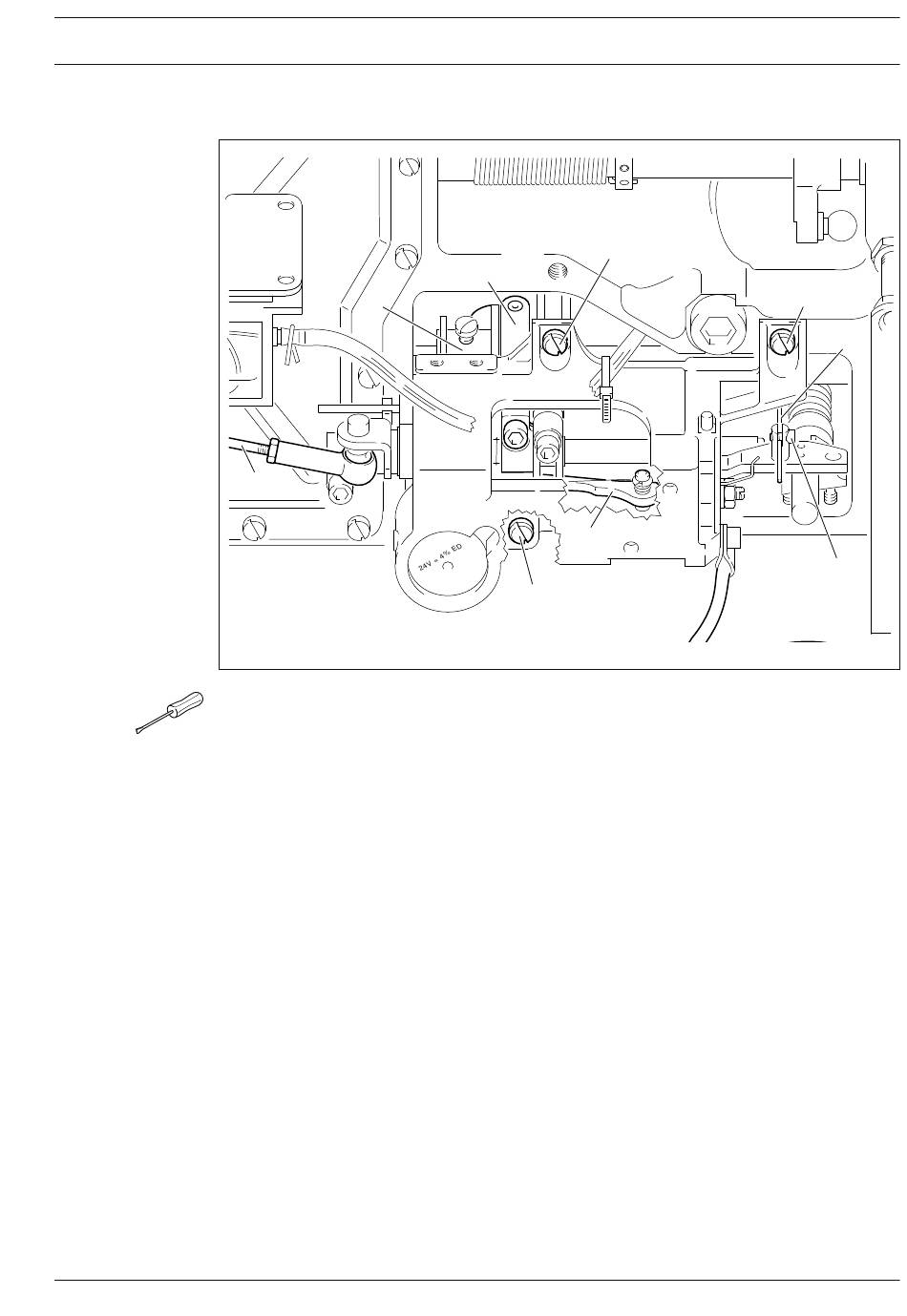

Fig. 13 - 43
● Para desmontar el grupo cortahilos, soltar el conector de la caja de control.
● Soltar el tornillo 1 y descolgar el vástago de empuje 2.
● Retirar la barra de unión 3.
● Quitar los tornillos 4 y sacar el grupo cortahilos completo.
● Para montar el grupo cortahilos, llevar el vástago de la aguja al PMI.
● Colocar el grupo cortahilos en su sitio, y apretar ligeramente los tornillos 4.
● Accionar a mano la palanca de conexión 5 de forma que la palanca de rodillos 6 caiga
dentro de la leva de control 7.
● Alinear el grupo cortahilos de forma que los rodillos de la palanca 6 quede en contacto
con el canal fresado en curva de la leva de control 7.
● Apretar los tornillos 4.
● Enganchar la barra de unión 3 con el vástago de empuje 2 y apretar los tornillos 1.
● Enchufar el conector del grupo cortahilos en la caja de control.
● Realizar una prueba de funcionamiento a mano.
● Si la palanca de conexión 5 no se libera, alinear de nuevo el grupo cortahilos.
6
7
4
4
5
Ajuste
4
2
1
13 - 45
