Altura del transportador inferior

.05.07
Norma
Estando la barra de aguja en la posición de 0,6 mm después de su pms (perforación 1) y el
largo de puntada ajustado a "0",
1. el transportador inferior, visto lateralmente y en el sentido del transporte, deberá
encontrarse en el centro de la escotadura de la placa de aguja;
2. el transportador inferior deberá hallarse en su punto de inversión superior y rozar a todo
lo largo el calibre.

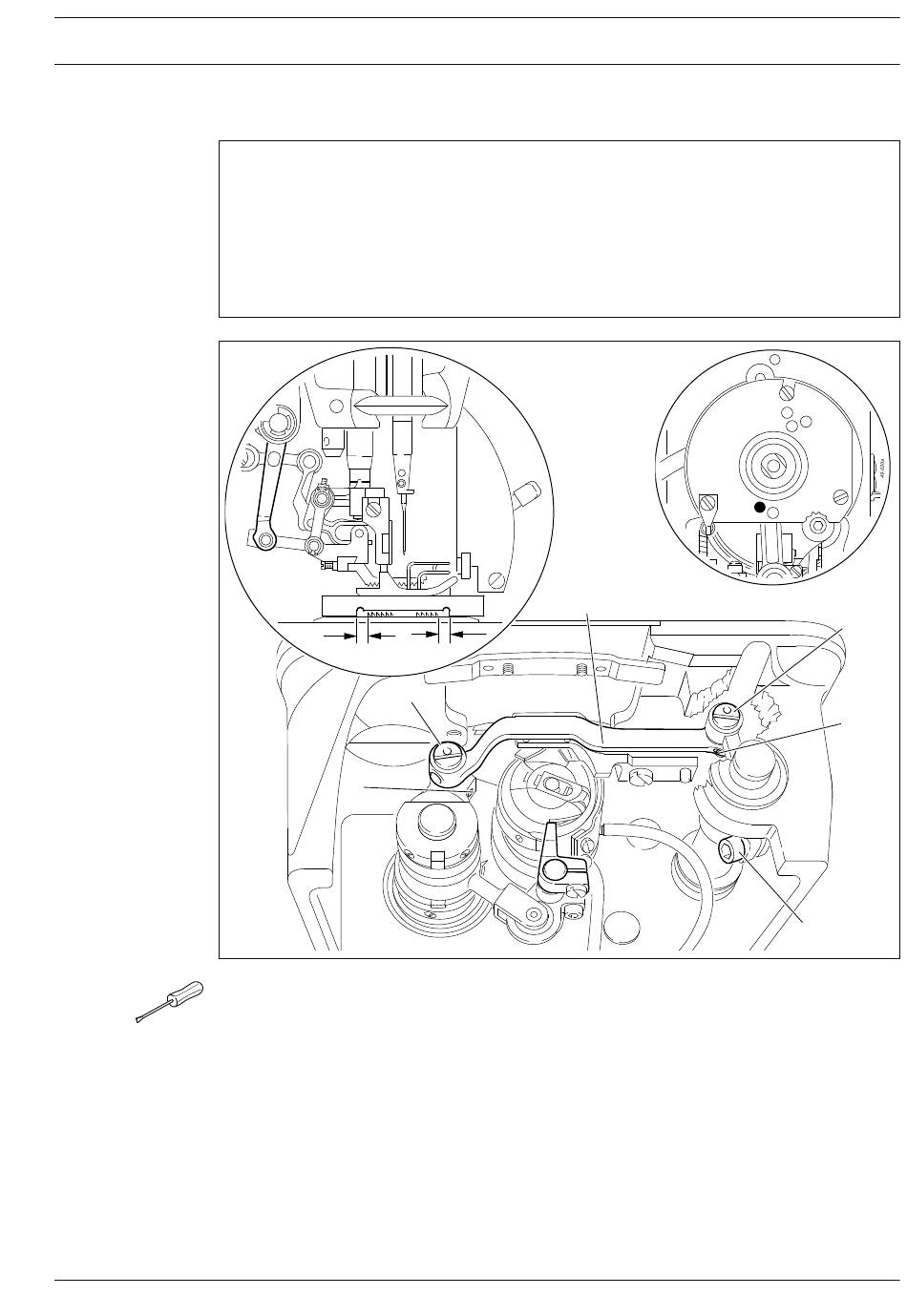

Fig. 13 - 07
● Desplace el soporte 1 del transportador (tornillo 2) de acuerdo con la Norma 1.
● Asiente el prensatelas sobre el calibre (n° de pedido 61-111 639-49).
● Gire el excéntrico 3 (tornillo 4) y el excéntrico 5 (tornillo 6) de acuerdo con la Norma 2.
x
x
49-064
3
4
1
1
Ajuste
6
3
4
5
5
6
2
13 - 9
