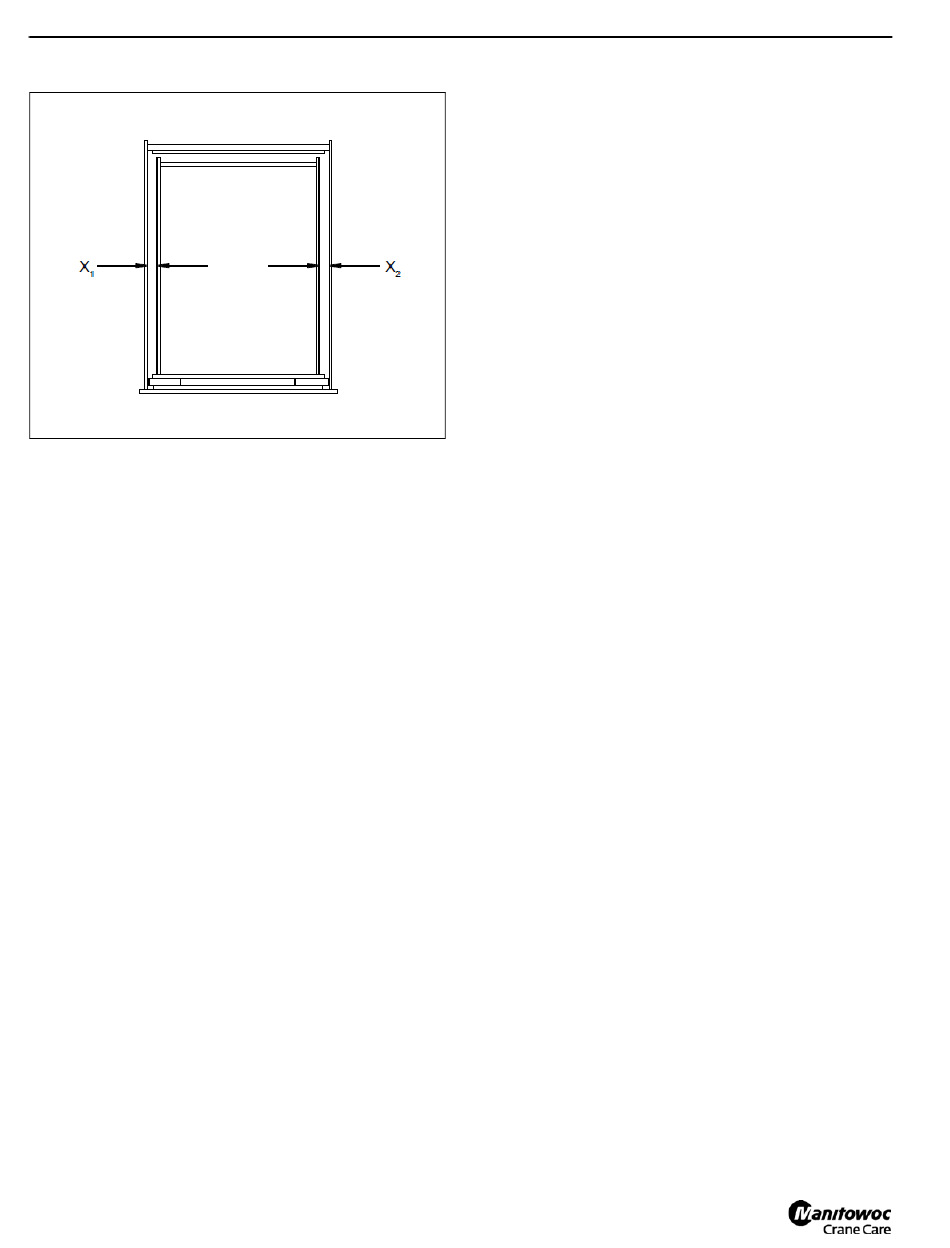

SUPLEMENTO LATERAL DE LAS SECCIONES DE LA PLUMA

SUPLEMENTOS DE LA ALMOHADILLA LATERAL DELANTERA

9402
7-2
AJUSTE DE ALMOHADILLAS LATERALES
SUPERIORES/TRASERAS
Con la sección interior de la pluma completamente retraída,
centre la pluma interior en la pluma exterior apalancando la
sección interior de la pluma de lado a lado.
Arme las almohadillas de desgaste superior/trasera y las
placas. Las placas de desgaste superior/trasera de esta
pluma pueden ajustarse para compensar las tolerancias
laterales producidas durante el proceso de fabricación de las
secciones de pluma. La almohadilla de desgaste a cada lado
de las partes superior/trasera de la pluma puede ajustarse
en una gama de 3/16 pulg (4.8 mm) girando en 180°
la almohadilla de desgaste y placa o girando
independientemente las almohadillas de desgaste y la
placa. Esto es posible porque los agujeros en estas piezas
están descentrados. Los agujeros de la placa están
descentrados en 0.06 pulg (1.6 mm) y los de la almohadilla
de desgaste en 0.03 pulg (0.8 mm). Las diversas
combinaciones de rotación de estas piezas permiten
el ajuste.
Una vez situada la pluma, las combinaciones de
almohadillas de desgaste y placas pueden insertarse en el
espacio entre las secciones de pluma y alinearse sobre los
agujeros en las secciones. Si los agujeros en la placa no
están centrados sobre los agujeros en las secciones, será
necesario quitar las almohadillas de desgaste y placas y
ajustarlas hacia la placa lateral de la próxima sección más
grande o fuera de la misma hasta que se alineen los
agujeros. Cuando la almohadilla de desgaste está
correctamente alineada, debe estar ajustada contra la placa
lateral de la sección exterior de la pluma.
