INSTALACIÓN
Se suministra un sistema hidráulico de tres bombas con esta
grúa. La máquina tiene una bomba de tres secciones que
suministra 34 gal/min (128 l/min) al malacate, 18 gal/min
(68 l/min) a la pluma y estabilizadores y 10 gal/min (37 l/min)
al circuito de giro. Para poder suministrar estos caudales, el
eje de la bomba debe girar a 2500 rpm. El requisito de la
TDF es una capacidad de par motor de por lo menos
200 lb-pie (271 Nm) o 40 hp (30 kW) por cada 1000 rpm
del eje de la TDF.

Bomba de montaje directo a TDF

La mayoría de las bombas pueden montarse directamente a
la TDF usando conjuntos adaptadores ofrecidos por el
proveedor de la TDF. Si la bomba es de montaje directo, su
peso deberá estar soportado por una tira colocada entre la
bomba y la transmisión. El acoplamiento por eje estriado en
una bomba de montaje directo requiere lubricación. Se debe
aplicar lubricante de estrías de acoplamientos al eje durante
la instalación original y debe volverse a aplicar al eje o
grasera provista en el eje de la caja de la TDF
semestralmente de allí en adelante. Puede obtenerse a
través de Schaeffer Manufacturing Company, 102 Barton
Street, St. Louis, Missouri, EE.UU.
Rotación de la bomba
Es imperativo que la bomba hidráulica de tres secciones
instalada en una máquina 800D esté configurada con el
sentido de rotación correspondiente al del tren de
mando/toma de fuerza del camión. Verifique el sentido de
rotación del eje de salida de la toma de fuerza antes de
seleccionar una bomba hidráulica de rotación en sentido
ROTACIÓN DEL CIGÜEÑAL
9432
9-8

REQUISITOS DE POTENCIA DE LA TDF

VISTA DESDE
ROTACIÓN DEL
CIGÜEÑAL
OP: OPUESTA A LA
Published 5-27-2018, Control # 039-06
800D MANUAL DEL OPERADOR Y DE SERVICIO
horario (CW) o contrahorario (CCW). Se ofrecen bombas
con rotación en sentido horario o contrahorario, las cuales
están marcadas claramente en su caja con una flecha que
indica el sentido.
No intente hacer girar la bomba en sentido opuesto al
que indica la flecha en la caja. Esto causará la falla de
la bomba.
No confunda el sentido de rotación del cigüeñal del motor
con el sentido de rotación de la toma de fuerza. Si el eje de
la toma de fuerza gira en sentido opuesto al cigüeñal del
motor, gira en sentido horario (CW), visto desde la parte
trasera del camión. Si el eje de la toma de fuerza gira en el
mismo sentido que el cigüeñal del motor, gira en sentido
contrahorario (CCW), visto desde la parte trasera del

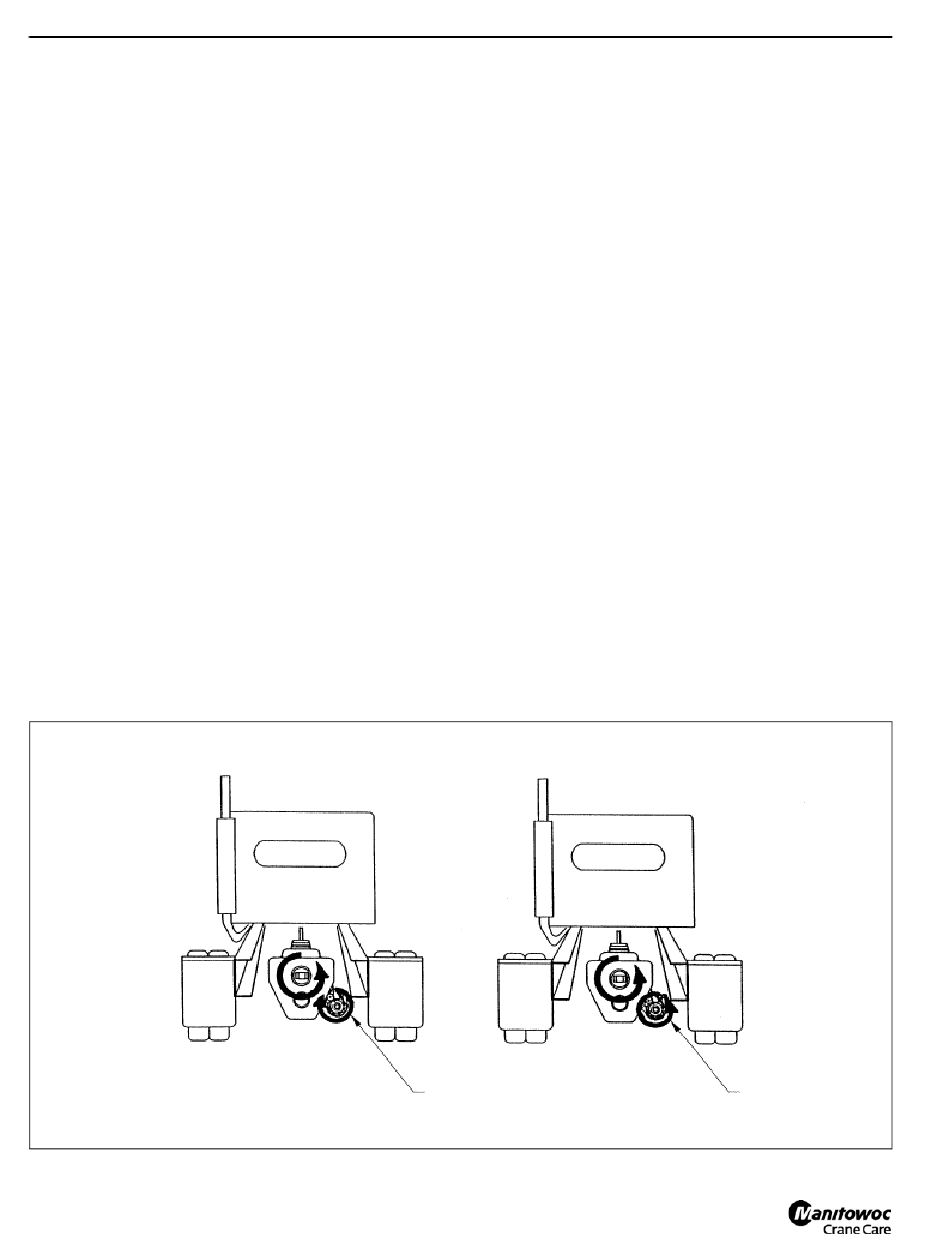

camión. Vea la ilustración más abajo.

Sistema de barrena

Las máquinas provistas de un sistema de barrena utilizan un
sistema de válvulas que combina los caudales de las
bombas de 34 gal/min (128 l/min) del malacate y de
18gal/min (68 l/min) de funciones de la grúa con el sistema a
presión plena cuando se usa la barrena. Las operaciones de
excavación en estas condiciones de caudal/presión
combinado aumentan los requisitos de potencia de salida y
de ciclo de trabajo de la TDF. Se recomienda usar una TDF
con una capacidad nominal de 350 lb-pie (479 Nm) o 65 hp
(48 kW) por cada 1000 rpm de la TDF para las máquinas con
barrena.
LA PARTE
TRASERA
DEL
ROTACIÓN
VEHÍCULO
CIGÜEÑAL
CIG: ROTACIÓN DEL
CIGÜEÑAL DEL MOTOR
TOMA DE FUERZA
CON ROTACIÓN EN
SENTIDO HORARIO
DEL
TOMA DE FUERZA CON
ROTACIÓN EN
SENTIDO
CONTRAHORARIO
