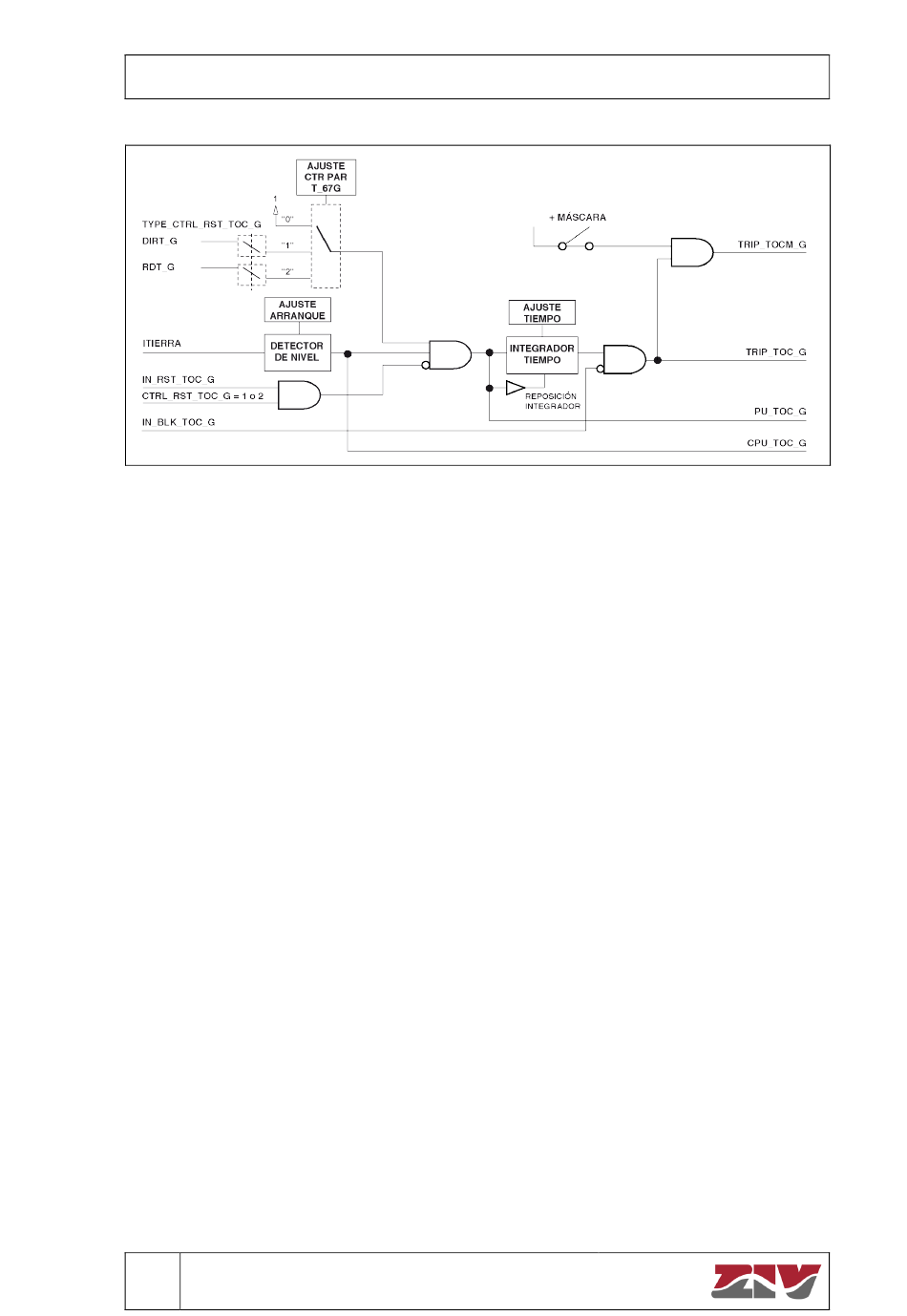

Figura 3.1.31 Diagrama de bloques de una unidad de Sobreintensidad Temporizada de Tierra.
3.1.4.d Aplicación de la unidad
La unidad de sobreintensidad de tierra es la encargada de detectar corrientes de falta que
fluyen a tierra.
La unidad de sobreintensidad de tierra detecta faltas a tierra por medio de la intensidad medida
del canal de tierra IG, es decir, haciendo uso de una magnitud directamente leída de un
transformador de corriente y no a través de una medida calculada a partir de las intensidades
de fase como es el caso de las unidades de neutro.
3.1.4.e Ejemplo de cálculo de ajustes de la unidad
Para un sistema totalmente compensado, la corriente residual detectada por el relé en la
posición con fallo es igual a la corriente de la bobina menos la suma de las corrientes de carga
que fluyen desde el resto del sistema. Además, la adición de las dos corrientes de carga de
fase sanas en cada posición proporciona una corriente de carga total que tiene una magnitud
de tres veces el estado estacionario por valor de fase. Por lo tanto, para un sistema totalmente
compensado, la intensidad de desequilibrio detectada es igual a tres veces la corriente de
carga por fase del circuito averiado. De esta forma, un ajuste típico puede ser del orden del
30% de este valor, es decir, igual a la corriente de carga por fase del circuito averiado. En la
práctica, los ajustes exactos pueden ser determinados en campo, donde pueden aplicarse
fallos del sistema y se pueden adoptar ajustes adecuados basados en resultados obtenidos en
la práctica.
En la mayoría de las situaciones, el sistema no será totalmente compensado y, en
consecuencia, se permitirá que fluya un nivel pequeño de corriente de fallo de estado estable.
Por lo tanto, la corriente residual observada en la posición defectuosa puede ser de un valor
algo mayor, lo que refuerza la idea de que los ajustes del IED deben basarse en niveles
prácticos de corriente siempre que sea posible.
M0ZLFA1807E
3.1-57
ZLF: Protección de Distancia
© ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018
3.1 Unidades de Sobreintensidad
