1.3.9 Tiempos de disparo de las unidades de
distancia
En las siguientes gráficas se muestra el tiempo de operación de las unidades de distancia para
diferente SIR (System Impedance Ratio) y diferente porcentaje de la falta con respecto al
alcance de la zona.
ZS
SIR = donde ZS representa la impedancia de fuente local y ZL la impedancia de la línea.
ZL
Figura 1.3.1
M0ZLFA1807E
1.3-7
ZLF: Protección de Distancia
© ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018

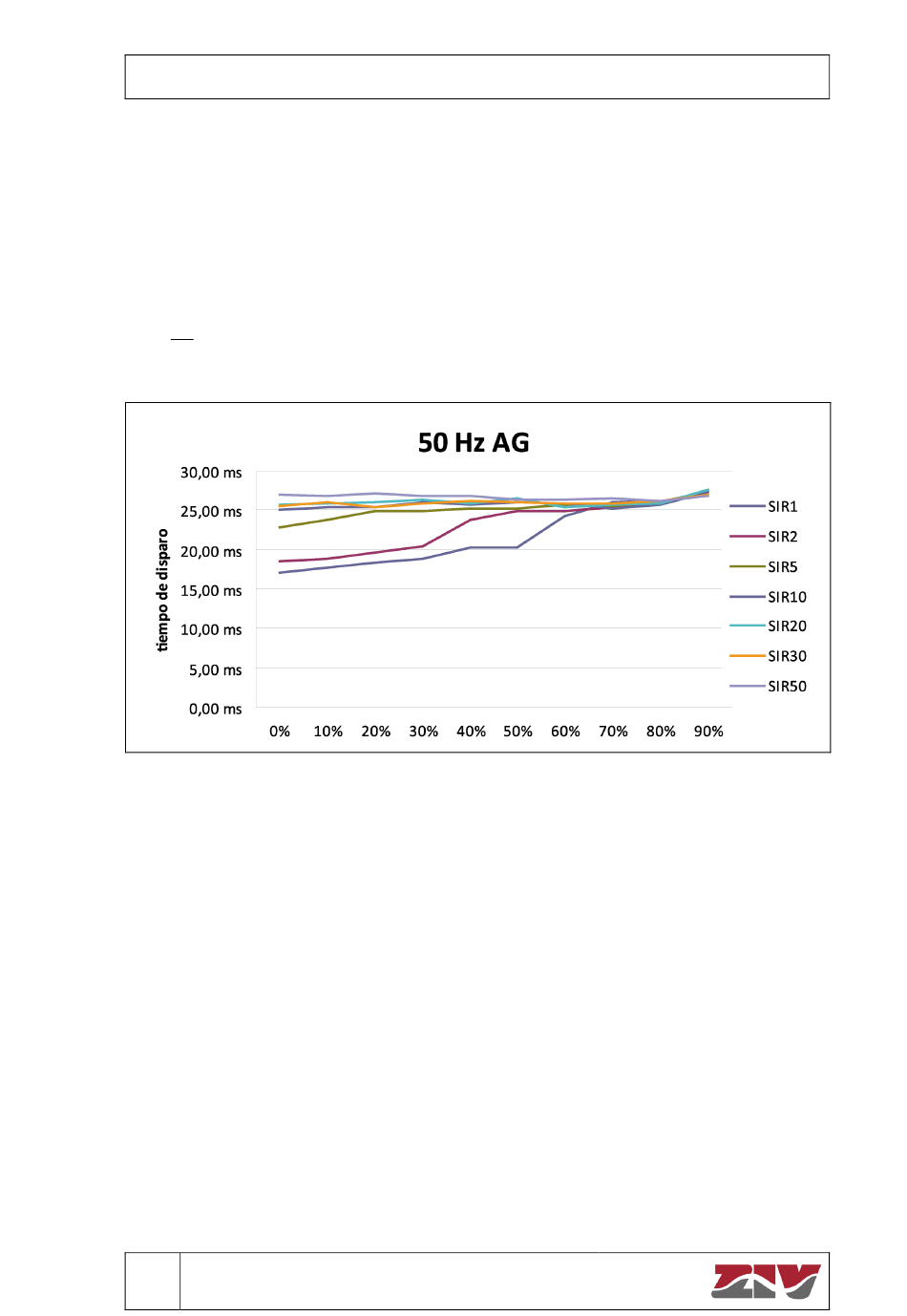

Tiempos de disparo para falta monofásica a 50Hz.
