Capítulo 1. Descripción e Inicio

Redundancia tipo

•
PRP
El modelo dispone de 2
adaptadores de red que
funcionan ambos con la
misma dirección MAC y
la misma dirección IP,
estando activos ambos
adaptadores en todo
momento y enviando la
misma información por
ambos adaptadores
empleando el protocolo
IEC 62439-3-Parallel
Redundancy Protocol
(PRP).
Este protocolo se basa en conectar los equipos a dos redes Ethernet (LAN) diferentes, no
conectadas entre sí. La misma información es enviada por ambos adaptadores al mismo
tiempo, añadiéndole a cada trama Ethernet 6 bytes para el protocolo PRP. Estos bytes
permiten realizar el descarte de duplicados, pues se recibirá la misma información por ambos
adaptadores y lo interesante es poder descartar el paquete duplicado en el nivel más bajo
posible dentro del stack de comunicaciones. Tanto la información MMS como los mensajes
GOOSE se enviarán por ambos adaptadores al mismo tiempo. En un sistema con Redundancia
PRP pueden operar tanto equipos que soportan PRP como equipos que no soportan PRP, en
cuyo caso solo estarán conectados a una única red.
El LanID es fijo: 0x0A for LAN1 and LAN3 and 0x0B for LAN2 and LAN4.
Redundancia tipo
•
HSR
El modelo dispone de 2
adaptadores de red que
funcionan ambos con la
misma dirección MAC y
la misma dirección IP,
estando activos ambos
adaptadores en todo
momento y gestionando
el tráfico según
protocolo IEC 62439-3-
High-availability
Seamless Redundancy
(HSR).

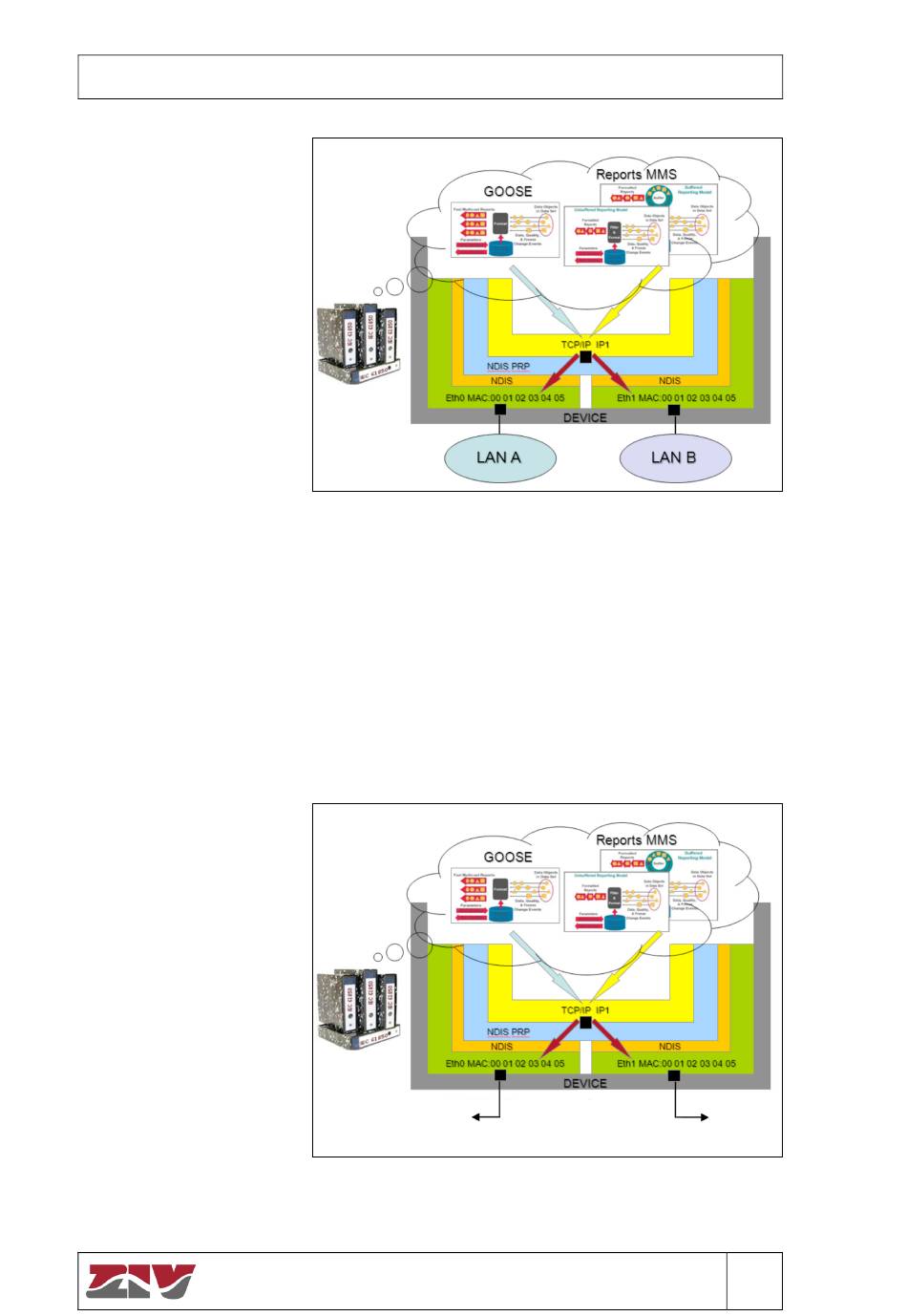

Figura 1.5.24 Configuración de los puertos de comunicaciones en modo
el
Figura 1.5.25 Configuración de los puertos de comunicaciones en modo
Redundancia tipo PRP.
Redundancia tipo HSR.
