Capítulo 3. Unidades de Protección de Intensidad
3.2.4
Unidad Direccional de Tierra
3.2.4.a Identificación
Descripción de la unidad de protección
Unidad de sobreintensidad direccional de tierra
3.2.4.b Bloque general de la unidad
VG o 3V0/VN
INH_DIR_G
IN_INV_TRIP
3.2.4.c Principio de operación y diagrama de bloques
La operación de la unidad direccional de neutro está basada en la utilización de magnitudes de
secuencia homopolar. Se toma como magnitud de operación la intensidad de tierra (IG) medida
y compensada mediante el ajuste Factor Compensación Tensión de Tierra (K Comp
K
Tensión Tierra:
_
COMP
La magnitud de polarización será la tensión de neutro medida por el equipo mediante del canal
dedicado para medir VG, cuando el ajuste Tipo de V_POL de Neutro/Tierra sea VG, mientras
que el equipo hará uso de la tensión homopolar de neutro calculada, a partir de las tensiones
de fase, cuando el ajuste Tipo de V_POL de Neutro/Tierra sea VN.
El principio de operación de la unidad
direccional de neutro descansa sobre
la determinación del desfase relativo
entre
la
intensidad
compensada y la tensión homopolar.

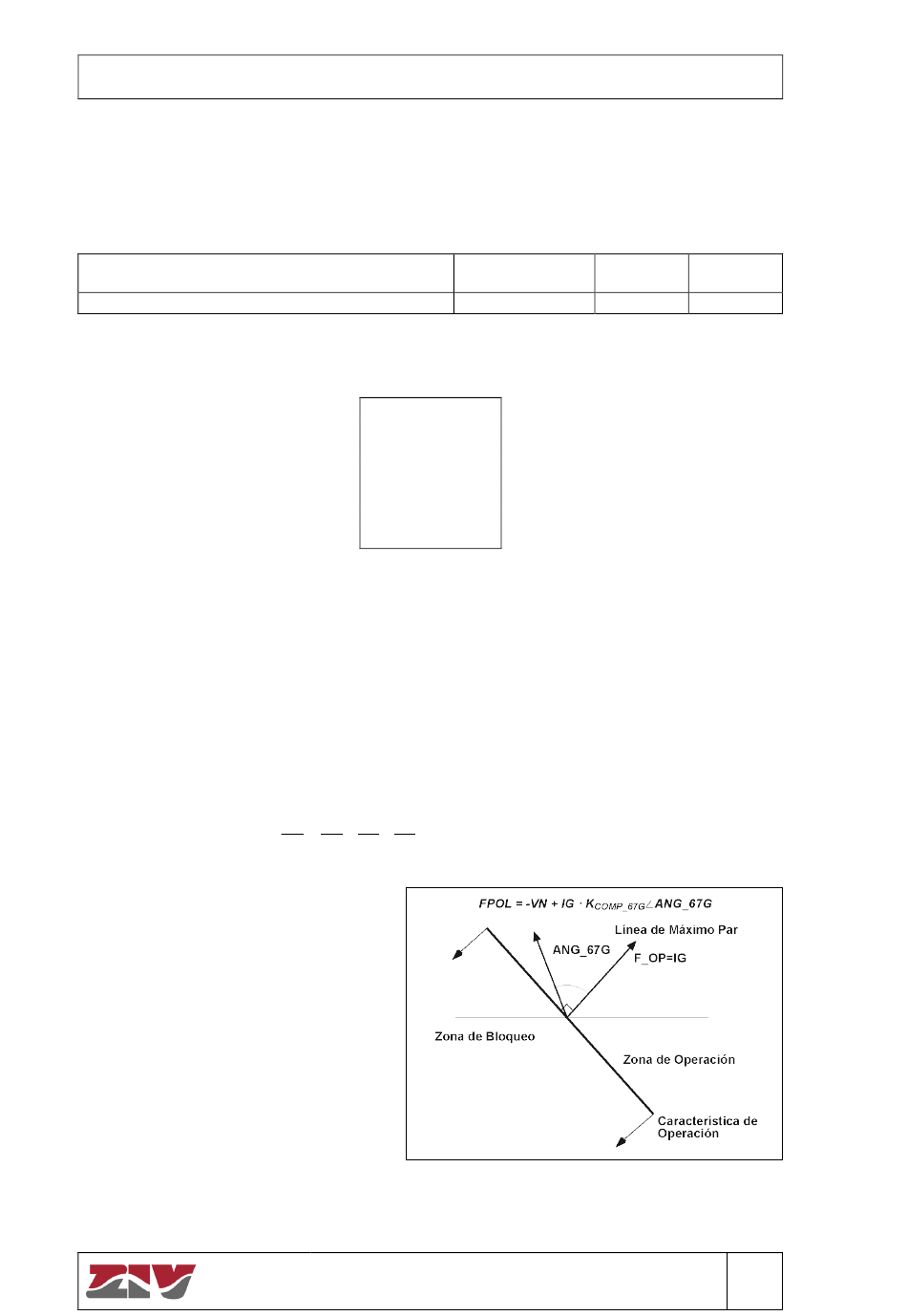

En la Figura 3.2.9 se muestra el
diagrama vectorial asociado a la
unidad Direccional de Tierra.
Nota: Si el canal de puesta a tierra (IG) es
utilizado para la polarización por intensidad
en la unidad direccional de neutro, se
recomienda en las unidades direccionales
de tierras, al carecer de sentido, que no se
utilice la función de direccionalidad.
IG
→
→
67G
GNDRDIR1
→
→
).
67
G
V
V
V
V
=
+
+
N
A
B
C
homopolar
Figura 3.2.9
Nodo IEC 61850
IEC 60617
GNDRDIR1
RDI_G
→
RDT_G
→
DIRI_G
→
DIRT G
→
(Tipo de V_POL de Neutro/Tierra = VN)
Diagrama vectorial de la unidad direccional
de Tierra.
ZLF: Protección de Distancia
ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018
ANSI/IEEE
C37.2
3Io →
67G
M0ZLFA1807E
3.2-18
