Figura 4.1.5
4.1.5.d Aplicación de la unidad
La unidad de sobretensión de tierra es utilizada como protección ante faltas a tierra o como
backup de líneas por ejemplo en esquemas de protección de barras. También es comúnmente
aplicada a la protección de generadores, motores y para medir la tensión de desequilibrio de
bancos de condensadores.
En sistemas de potencia trifásicos estables, la suma de las tensiones trifásicas, que se
encontrarán desfasadas 120º entre sí, será cero, por lo que el desbalance producido por faltas
a tierra genera una tensión residual que podrá ser bien medida a través de un transformador de
tensión en triángulo abierto o un transformador de tensión monofásico colocado entre la estrella
del transformador de potencia y la tierra.
4.1.5.e Rangos de ajuste
Protección / Tensión / Sobretensión de Tierra (unidades 1, 2 y 3)
Programa de comunicaciones
Permiso Sobret. G
Arranque Sobret. G
Curva Sobret. G
Dial Sobret. G
Tiempo Sobret. G
M0ZLFA1807E
4.1-23
ZLF: Protección de Distancia
© ZIV APLICACIONES Y TECNOLOGÍA, S.L.U. 2018

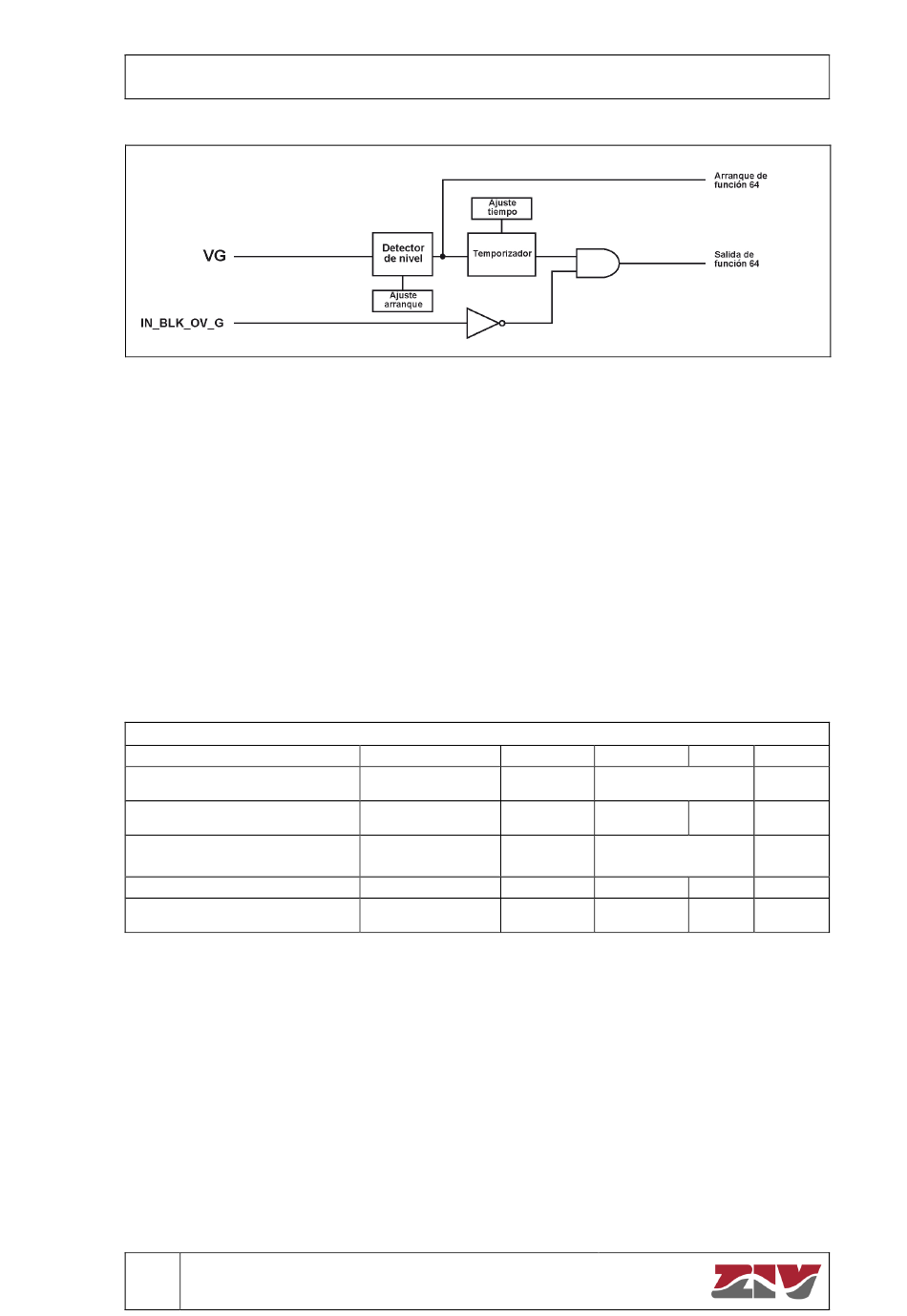

Diagrama de bloques de la unidad de Sobretensión de Tierra.
HMI
Permiso Sobret.
G.
Arranq Sobret.
G.
Curva Sobret. G
Índice Sobret. G
Tiempo Sobret.
G.
4.1 Unidades de Tensión
IEC 61850 Rango
GNDPTOV1.LNInSvc SÍ / NO
GNDPTOV1.StrVal 2-150 V
GNDPTOV1.TmVCrv Tiempo Fijo
Inversa
GNDPTOV1.TmMult 0,05-1
GNDPTOV1.OpDlTmms 0-300 s
Paso Defecto
NO
0,01 V 10 V
T. Fijo
0,01 1
0,01 s 0 s
