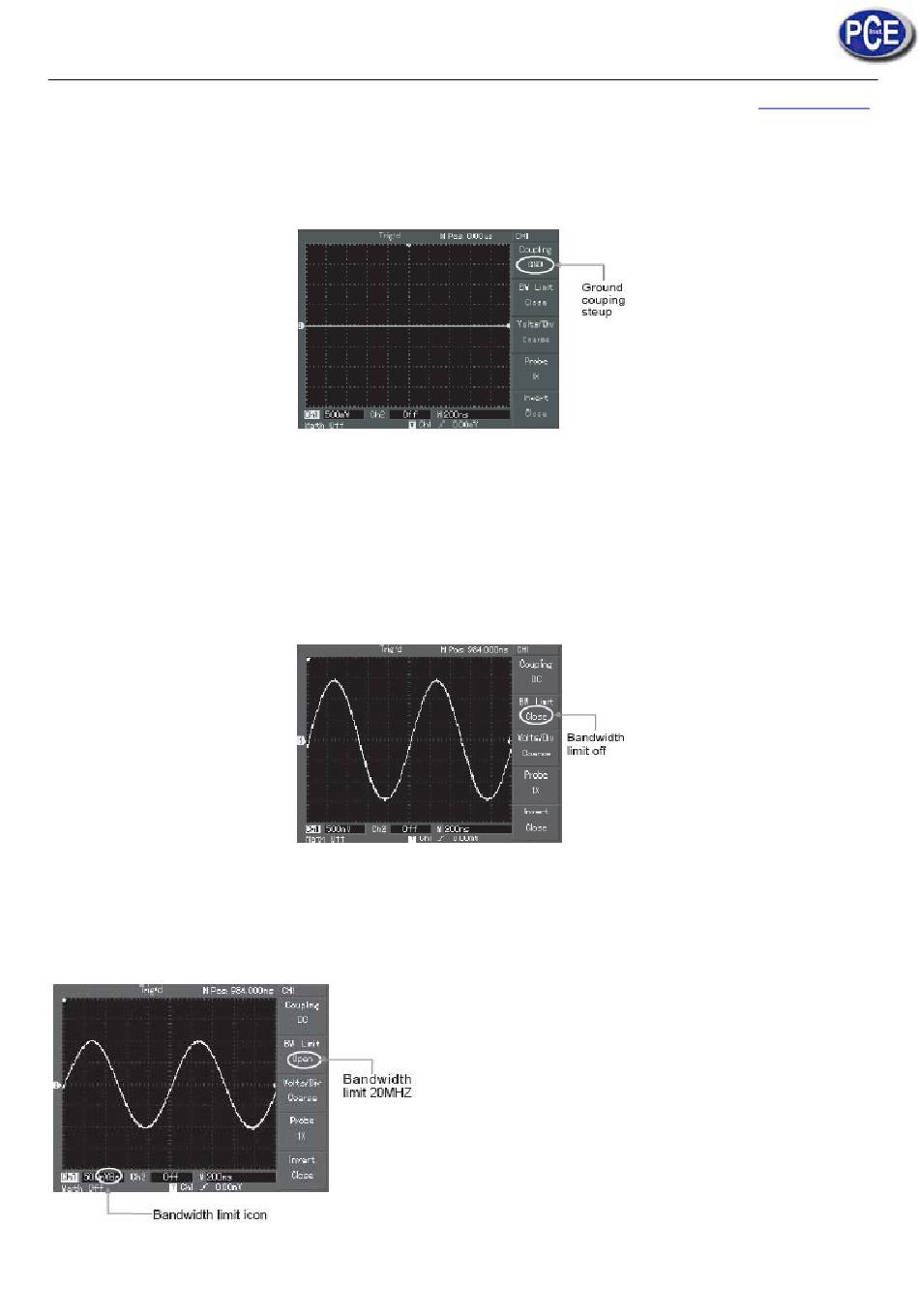

Pulse F1 para seleccionar GROUND (tierra). Ahora tiene el ajuste de selección de tierra. Ambas cantidades de CA y CD serán
interceptadas. La forma de la onda aparece se la manera siguiente:
(NOTA: En este modo, aunque la forma de la onda no se muestra, la señal permanece conectada al circuito del canal)
Ambas cantidades de CD y CA son interceptadas.
4.3
AJUSTAR LA BANDA ANCHA DEL CANAL (BANDWITH)
Tome un ejemplo de aplicar una señal CH1. La señal que se está midiendo es una señal de pulso que contiene una oscilación
de alta precisión.
Pulse CH1 para conectar CH1. Luego presione F" para seleccionar BANDWIDTH LIMIT OFF. Ahora el osciloscopio ha
seleccionado banda ancha total. La señal que se está midiendo puede pasar incluso si contiene cantidades de alta frecuencia.
La forma de la onda se muestra de la siguiente manera:
Forma de la onda sin límite de banda ancha
Pulse F2 para seleccionar BANDWITH LIMIT ON (límite de banda ancha). Todas las cantidades de frecuencia alta mayores a
20MHz en la señal que se está midiendo serán limitadas, y la señal se muestra de la siguiente manera:
FIGURA 2-5
Instrucciones de Uso
FIGURA 2-3
FIGURA 2-4
