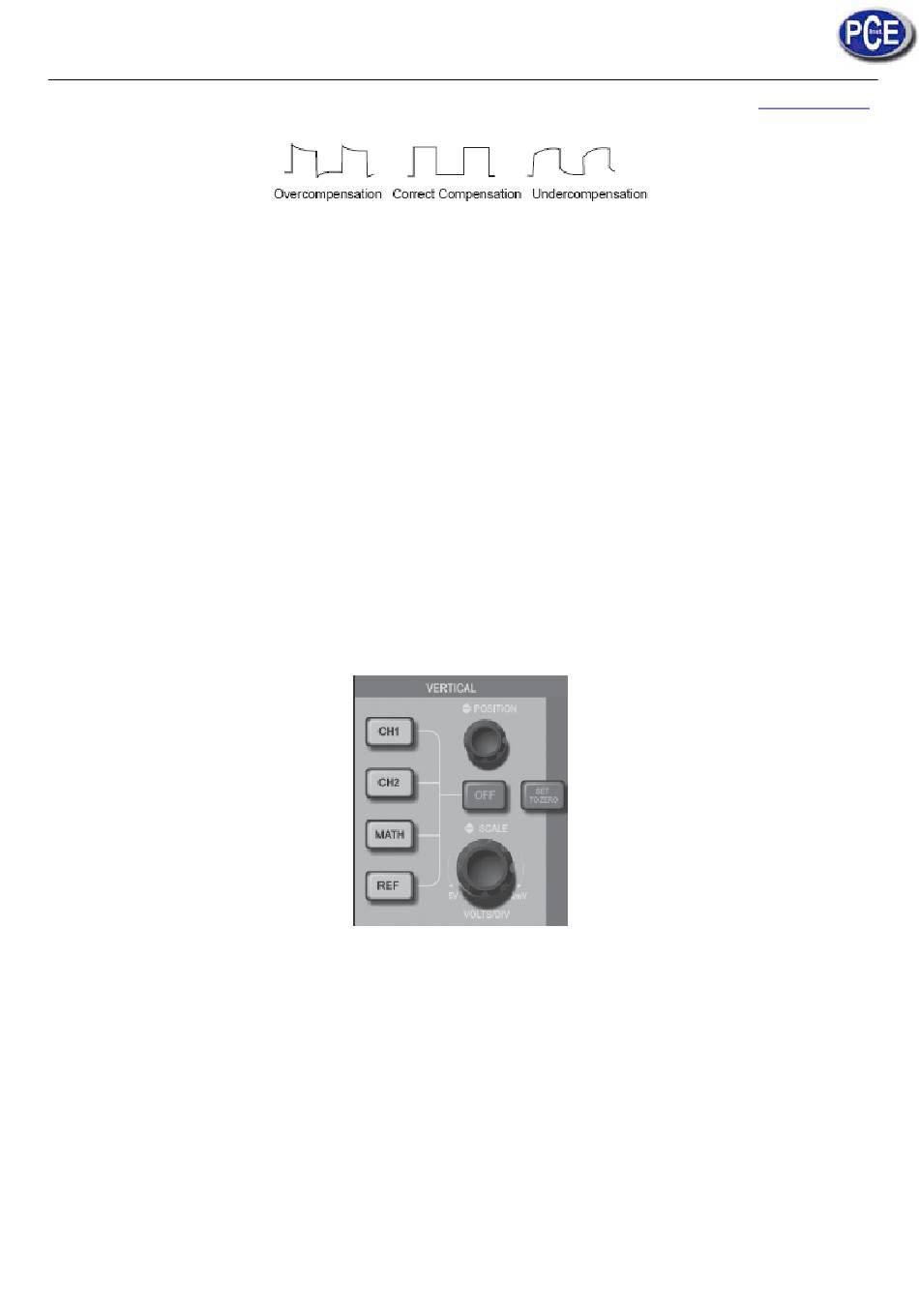

C. Si usted ve en la pantalla un "Compensación excesiva" o una "Compensación Insuficiente" de la forma de la onda, ajuste el
capacitador variable en la sonda con un destornillador que no tenga un mango de metal, hasta que se refleje en pantalla una
compensación correcta de forma de la onda.
ADVERTENCIA: para evitar shock eléctrico cuando mida alto voltaje con la sonda, asegúrese del aislamiento del cable de la
sonda. No toque la parte de metal de la sonda cuando se conecte a corriente de alto voltaje.
3.4 AUTOAJUSTE DE LA PANTALLA DE LA FORMA DE LA ONDA
El osciloscopio PCE-UT cuenta con una función autoajuste. El osciloscopio puede ajustar el factor de desviación vertical,
escaneando el tiempo y modo trigger en la señal de entrada, hasta que la forma de onda más apropiada se muestre en
pantalla. La función autoajuste solo se puede operar cuando la señal que se va a medir sea de 50Hz o mayor y el ratio mayor a
1%.
Para usar la función de autoajuste:
A.
Conectar la señal a medir al canal de la señal de entrada.
B.
Pulse AUTO. El osciloscopio fijará automáticamente el factor de desviación vertical escaneando el tiempo el tiempo y el
modo trigger. Si requiere hacer una prueba más exhaustiva, puede ajustar manualmente el aparato después del proceso
de autoajuste hasta que consiga la forma de la onda óptima en pantalla.
3.5 SISTEMA VERTICAL
Como se muestra en la figura abajo, hay una serie de teclas y botones o mandos en la zona de control vertical del panel.
A.
Gire el mando vertical para mostrar la señal en el centro de la ventana. Este mando vertical controla la posición de la
imagen vertical de la señal. Cuando accione el mando vertical, la señal indicadora de canal de tierra se moverá hacia
arriba y abajo con la forma de la onda.
Consejos: Si el canal de acoplamiento es de CD, puede usted medir el porcentaje de CD de la señal comprobando la diferencia
entre la onda de la forma y la señal de tierra.
En el caso de acoplamiento de CA, el porcentaje de CD dentro de la señal será filtrado. Con este modo de acoplamiento puede
reflejar en pantalla el porcentaje de CD de la señal con una mayor sensibilidad.
La tecla SHORTCUT hace regresar a cero para reiniciar la posición vertical del canal dual analógico a cero.
B.
Cambie los ajustes verticales y compruebe los cambios de estatus de información. Usted puede identificar los cambios de
cualquier rango vertical leyendo la columna que muestra el estatus en la esquina de debajo de la ventana de la forma de
onda. Gire el mando para cambiar el rango vertical VOLT/DIV. Encontrará que el rango en la columna de estatus de
corriente ha cambiado. Pulse CH1, CH2, MATH o REFERENCE y la pantalla mostrará la función correspondiente del
estatus del menú, la señal, la forma de la onda y el rango de estatus. Pulse OFF para deshabilitar el canal seleccionado
Instrucciones de Uso
FIGURA 1-8
Calibración de la sonda de compensación.
FIGURA 1-9
