La parte baja es la forma extendida horizontalmente de la forma de la onda seleccionada. Por favor, note que la resolución del
tiempo base extendido relativo al tiempo de base principal es ahora mayor (como se muestra en la figura arriba). Como la
forma de la onda mostrada en la parte de abajo corresponde a la forma seleccionada en la parte de arriba, usted puede
incrementar el tiempo de base extendido girando el control de ESCALA horizontal para disminuir el tamaño de la zona
seleccionada. En otras palabras, puede incrementar la extensión de la forma de la onda.
4.9
MODO X-Y
Este modo es apropiado para CH1 y CH2 solamente. Después de seleccionar el modo de pantalla X-Y, el axis horizontal
mostrará el voltaje CH1, mientras que el axis vertical mostrará el voltaje CH2.
Precaución: En el modo normal X-Y, el osciloscopio puede usar la tasa de muestreo aleatorio para adquirir las formas de la
onda. Para ajustar la tasa de muestreo y el rango del canal vertical en modo X-Y, el rango de muestreo omitido es 100 MS / s.
Generalmente, ajustando el rango de tiempo base, el rango de muestreo más bajo causará unas figuras Lissajous de mejor
calidad. Las siguientes funciones no tienen efecto en modo X-Y:
•
Modo auto-medición
•
Modo cursor de medición
•
Forma de onda matemática o de referencia
•
Tipo de pantalla vector
•
Control de posición horizontal
•
Control trigger
4.10
AJUSTE DEL SISTEMA TRIGGER
El trigger decide cuándo el osciloscopio toma datos y muestra formas de onda. Una vez que el trigger esté correctamente
ajustado, puede convertir una muestra inestable en formas de onda significativas. Cuando empieza a tomar datos, el
osciloscopio primero recolecta datos suficientes para dibujar una forma de onda en la pantalla izquierda del punto de acción o
triggering. Mientras se espera para que la condición de triggering ocurra, el osciloscopio sigue recolectando datos
continuamente. Cuando el trigger es detectado, el osciloscopio seguirá recolectando datos para dibujar una forma de onda a la
derecha del punto de triggering o accionador. La zona de control de trigger en el panel de operaciones del osciloscopio abarca
un control de nivel para el trigger, un botón de menú del trigger (MENU), "50%" para ajustar el nivel del triggerenel punto del
centro vertical de la señal, y un botón de trigger obligatorio (COMPULSORY).
Nivel del trigger: para ajustar la señal de voltaje con respecto al punto de triggering.
"50%": para ajustar el nivel del trigger al punto del centro vertical de la amplitud de la señal del trigger.
COMPULSORY: Para generar una señal de trigger obligatoria, principalmente usada en el modo de trigger y en los modos
normal y sencillo ("normal" y "single").
MENU: Tecla para el menú de ajuste del trigger.
Control de trigger
Modos de trigger: de borde, de pulso, de video y alterno.
Trigger de Borde (Edge): Cuando el borde de la señal de trigger alcanza un nivel dado, el trigger ocurre.
Trigger de Pulso (Pulse): Cuando la anchura del pulso de la señal del trigger alcanza una condición del trigger
predetermianda, el trigger ocurre.
Trigger de video: para convertir el campo o línea de trigger a señales de video estándar.
Trigger alterno (Alternate): Aplicable a señales de trigger sin coherencia de frecuencia.
Abajo aparecen varias notas para varios menús del trigger:
Instrucciones de Uso

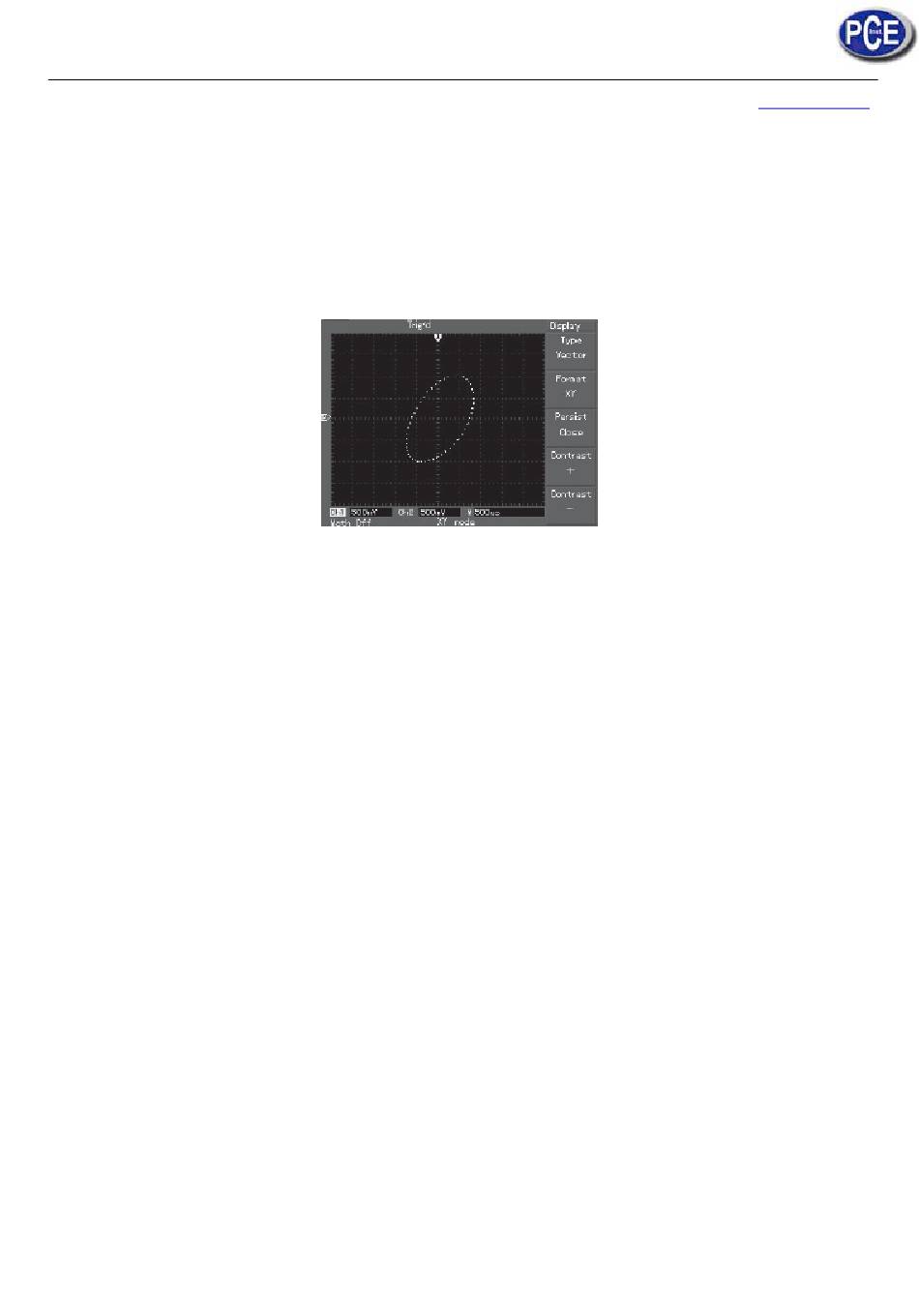

FIGURA 2-13
Forma de la onda en Modo X-Y
www.pce-iberica.es
18
