4. Pre-trigger / Post-trigger: Muestras de datos anteriores y posteriores al trigger. La posición del trigger está fijada en el
centro horizontal de la pantalla. En este caso, usted puede ver 5 posiciones de pretrigger y posttrigger. Use el botón de
posición horizontal para ajustar el cambio horizontal de la forma de la onda para ver más información anterior al trigger.
Observando los datos de pretrigger, usted puede ver la forma de la onda antes de que el trigger ocurra. Por ejemplo, usted
podrá detectar el fallo que ocurre cuando el conjunto de circuitos empieza. La observación y el análisis de los datos de trigger
pueden ayudarle a identificar la causa del fallo.
4.11
AJUSTE DEL SISTEMA DE MUESTREO

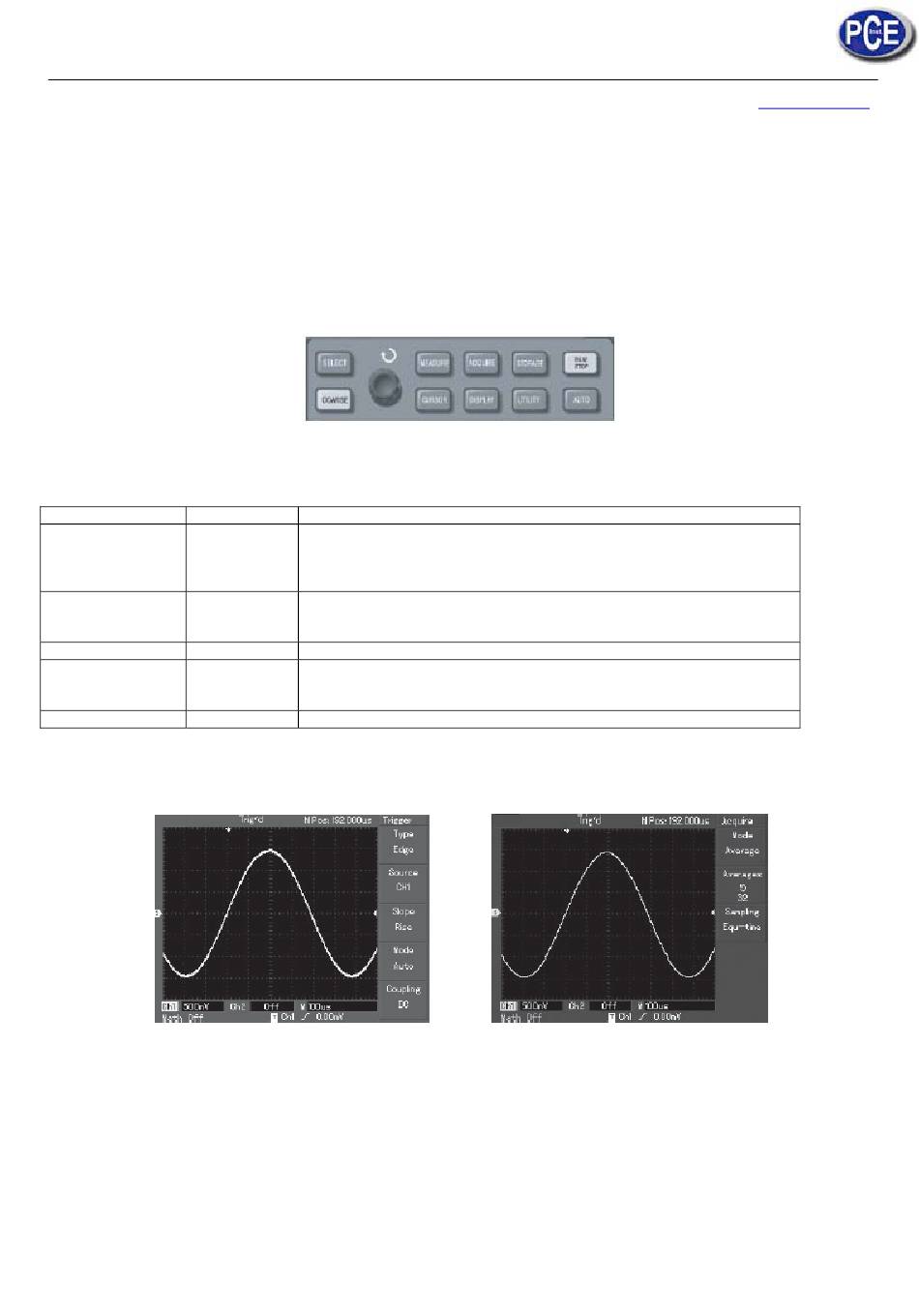

Como se muestra abajo, el botón de ACQUIRE (adquirir) en la zona de control es la tecla de función para el sistema de
muestreo.
Pulse el botón ACQUIRE para que aparezca el menú de selección para ajustar el modo de muestreo.
MENU FUNCION
SELECCION
Modo Adquisición
Muestreo
Detectar pico
Promedio
Promedio del
número de veces
--
Modo de muestreo
Tiempo real
Equivalente
--
Cambiando la selección de adquisición del menú, puede observar el cambio en pantalla de la forma de la ola. Si la señal
contiene considerable ruido, verá la siguiente forma de la onda cuando el promedio de muestreo no esté seleccionado y
cuando el promedio de muestreo de 32-veces sea seleccionado. Vea las siguientes figuras.
Forma de la onda sin promedio de muestreo
Nota:
A.
Use el muestreo de tiempo real para observar las señales sencillas.
B.
Use el muestreo equivalente para observar señales cíclicas de alta frecuencia.
C. Para evitar mixtos envolventes, seleccionar detectar pico.
D. Para reducir ruidos aleatorios de la señal mostrada, seleccione muestreo promedio y aumente el número promedio de
veces en múltiplos de 2, seleccionando de 2 a 256.
Instrucciones de Uso
Teclas de función para el sistema de muestreo.
EXPLICACION
Enciende el modo de muestreo ordinario.
Enciende el modo de detención de pico.
Selección para promediar el muestreo y mostrar el promedio del número
de veces.
2-256
Selecciona el promedio del número de veces en múltiplos de 2, ej. 2, 4, 8,
16, 32, 64, 128, 256. Para cambiar el promedio del número de veces, use
el control multifunción a la izquierda de la figura.
Ajusta el muestreo al tiempo real.
Ajusta el muestreo a equivalente en rango de tiempo base de 5ns-100ns /
div
FIGURA 2-19
FIGURA 2-18
FIGURA 2-20
Forma de la onda cuando el promedio de
muestreo de 32 veces se selecciona
www.pce-iberica.es
23
