Pulse F4 para entrar a la tabla de parámetros de medición.
Pulse F5 2 veces para ir a la página 3/3.
Pulse F2 para seleccionar medición retrasada.
Pulse F1, seleccione CH1 y luego pulse F2 para cambiar a CH2, luego pulsar F5 para confirmar.
Usted podrá ver el valor de retraso bajo "retraso CH1-CH2" en la zona F1.
2)
Observe los cambios de la forma de la onda (vea la figura abajo)
CA ACOPLADA
SUPRESION ANCHO DE BANDA-OFF
VOLTS / DIV – AFINACION GRUESA
SONDA - 1X
INVERSOR – DESHABILITADO
5.3
Escenario 3: ACQUISICION DE SEÑAL SENCILLA
La característica especial de su osciloscopio es su habilidad para adquirir señales no cíclicas como el pulso y el fallo. Para
adquirir una señal sencilla, debe tener conocimiento de esa señal para ajustar el nivel del trigger y el borde de trigger. Por
ejemplo, si el pulso es una señal lógica de nivel TTL, el nivel del trigger debería ser fijado sobre 2V y el borde del trigger
debería ser fijado como flanco de subida . Si no está seguro sobre la señal, puede observarla por trigger normal o automático
para determinar el nivel y borde.
Pasos:
I.
Como en el escenario anterior, ajuste el factor de atenuación de la sonda y CH1.
II.
Realice el ajuste de trigger:
1)
Pulse MENU en la zona de control de trigger para mostrar el menú de ajuste de trigger.
2)
En este menú, use los menús de F1 a F5 para ajustar el borde (EDGE) del trigger, ajustar la fuente (SOURCE) de
trigger a CH1, ajsutar la inclinación a ascendente (RISING), ajustar el modo a sencillo (SINGLE) y al acoplamiento
(COUPLING) del trigger a CA.
3)
Ajustar la base de tiempo horizontal y el rango vertical a un rango apropiado.
4)
Girar el control del nivel (LEVEL) del trigger al nivel deseado.
5)
Pulsar RUN / STOP y esperar una señal que dé con las condiciones del trigger. Si alguna señal alcanza el nivel del
trigger, el sistema tomará muestras una vez y las reflejará en la pantalla. Usando esta función usted se dará cuenta de
cualquier evento ocasional que pueda suceder, por ejemplo, cuando ocurra un fallo repentino de gran amplitud, ajuste
el nivel del trigger por encima del nivel normal. Pulse RUN / STOP y espere. Cuando un fallo ocurra, el aparato
disparará el trigger y la grabación de la forma de onda inmediatamente antes y después del trigger. Girando el control
de posición horizontal en la zona de control horizontal del panel, usted puede cambiar la posición del trigger horizontal
para conseguir un retraso negativo del trigger con varias distancias para una observación más fácil de la forma de la
onda que ocurra antes del fallo.
Instrucciones de Uso

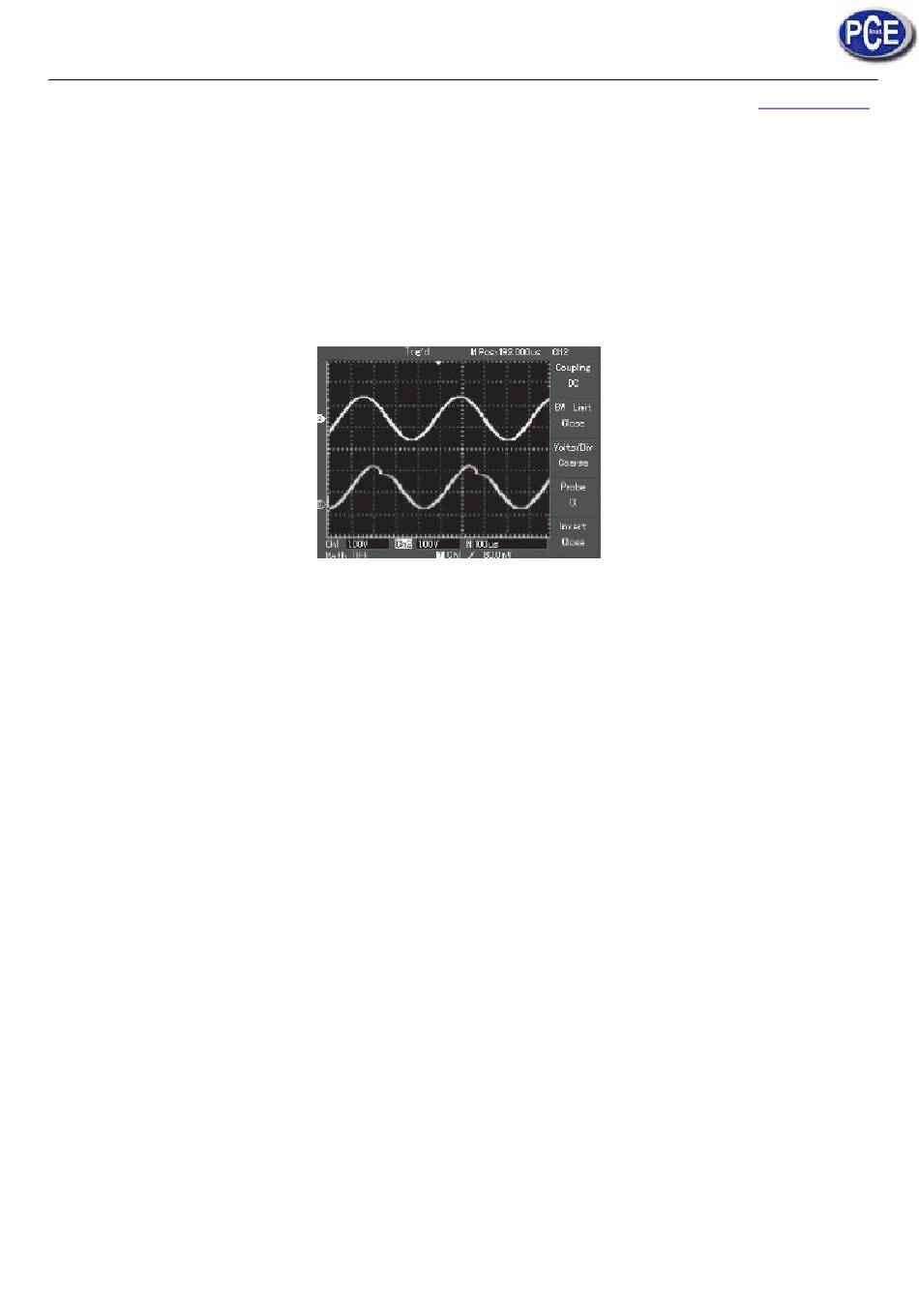

FIGURA 3-2
Retraso de la forma de la onda
www.pce-iberica.es
33
