3.6 SISTEMA HORIZONTAL

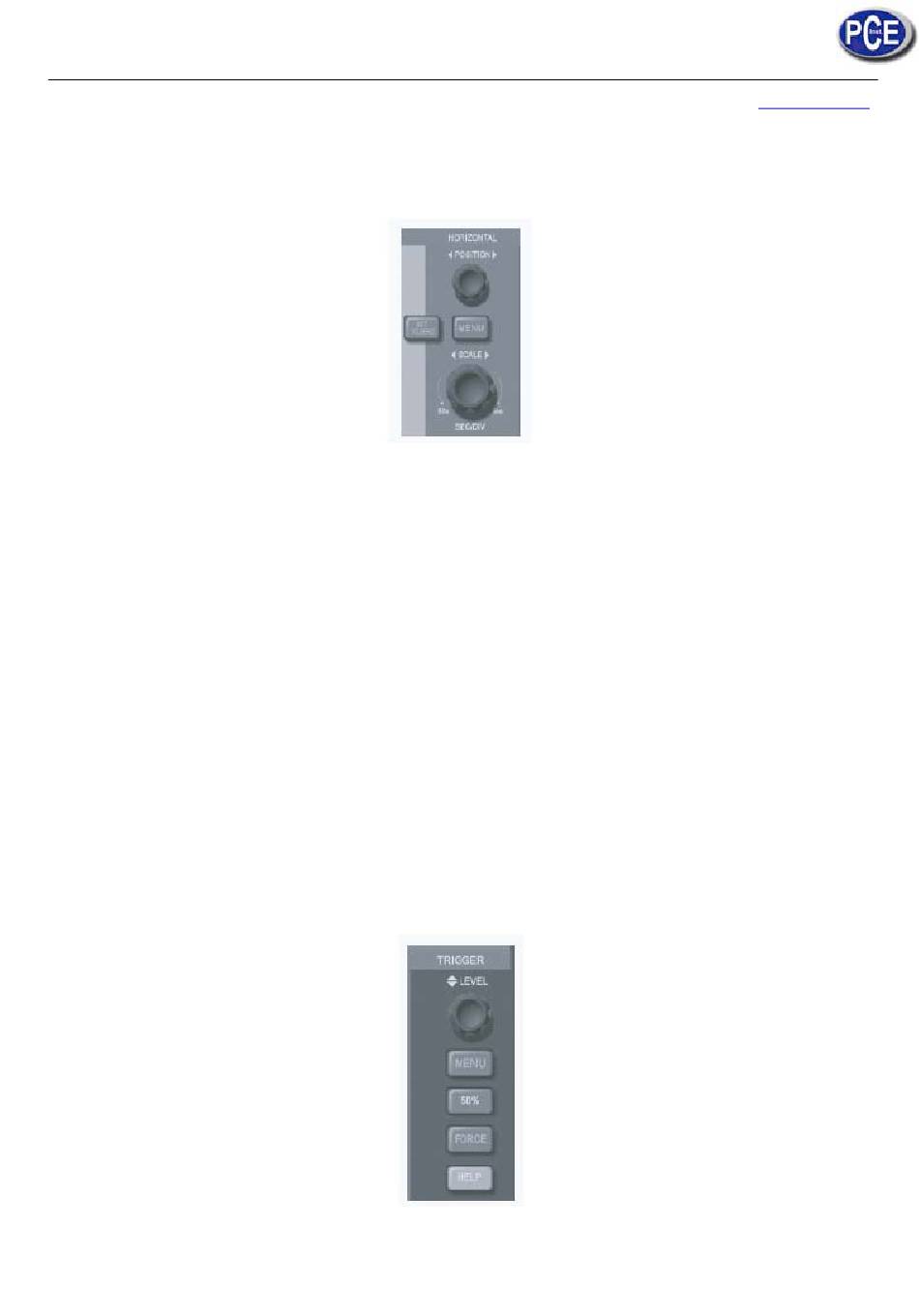

Como se muestra en la figura abajo, hay una serie de teclas y botones o mandos en la zona de control horizontal del panel.
A. Utilice el mando horizontal para cambiar el ajuste del tiempo y comprobar cualquier cambio en el estatus de información.
Gire el mando horizontal para cambiar el rango de tiempo SEG/DIV. Verá que se produce el cambio. El rango de escaneo
horizontal va de 5 a 50s, en pasos de 1-2-5.
NOTA: El rango de tiempo de escaneo horizontal varía de modelo a modelo.
B. Use el mando de posición horizontal para ajustar la posición horizontal de la ventana de la forma de onda. El mando controla
los cambios trigger de la señal. Cuando se usa esta función para cambios trigger y se gira el mando horizontal, usted verá
como la forma de la onda cambia con el mando.
C. Pulse MENU para mostrar el menú ZOOM. En este menú pulse F3 para activar WINDOW EXPANSION (AUMENTAR
PANTALLA). Luego presione F1 para salir y volver a TIEMPO. También puede ajustar la función de HOLDOFF (mantener)
tiempo con este menú.
La tecla SHORTCUT hace regresar el punto de cambio trigger a la posición horizontal cero. Esta tecla puede hacer regresar a
cero y reiniciar el punto trigger al punto del centro vertical. Usted puede girar el mando de posición horizontal para ajustar la
posición horizontal de la señal en la ventana de la forma de onda.
DEFINICION: El punto trigger es el punto trigger relativo al punto central del equipo de almacenaje. Girando el mando de
posición horizontal, usted puede mover el punto trigger horizontalmente.
HOLDOFF significa reactivar el intervalo de tiempo del circuito trigger. Gire el mando de control multifunción para ajustar el
tiempo de espera.
3.7 SISTEMA TRIGGER
Como se muestra en la figura 1-11, hay un mando y tres botones en la zona de control del trigger.
Instrucciones de Uso
FIGURA 1-10
FIGURA 1-11
