2)
Usted puede también bajar el brillo de la forma de la onda para reducir la muestra en pantalla de ruido.
Precaución: En el modo de muestreo promedio la forma de la onda se mostrará en un ritmo más lento. Esto es lo normal.
5.5
Escenario 5: USANDO EL CURSOR PARA LA MEDICION
El osciloscopio puede medir hasta 20 parámetros de forma de onda automáticamente. Todos los parámetros de medición
automática pueden ser medidos con los cursores. Utilizando los cursores puede medir rápidamente el tiempo y el voltaje de la
forma de la onda.
Midiendo la frecuencia del primer pico SINC (Sinc first peak)
Para medir la frecuencia Sinc del flanco de subida de la señal, siga los siguientes pasos:
1)
Pulse CURSOR para mostrar el menú de medición cursor.
2)
Pulse F1 para ajustar el tipo de cursor a TIME (tiempo).
3)
Gire el control multi-función para seleccionar el cursor 1 en el primer pico Sinc.
4)
Pulse SELECT para seleccionar el cursor, luego gire el control multi-función para seleccionar el cursor 2 en el segundo
pico Sinc.
El menú cursor mostrará el valor 1/ ▲T, ej. la frecuencia de ese punto. Vea la figura abajo.
NOTA: Cuando se usa el cursor para medir voltaje, siga el paso 2 solamente y fije el tipo de cursor a VOLTAJE.
5.6
Escenario 6: USO DE LA FUNCION X-Y
Para comprobar la diferencia de fase cuando una señal pasa a través del circuito, conecta tu osciloscopio al circuito y
monitorea las señalas de entrada y salida.
Para comprobar la entrada de la salida y entrada del circuito en las coordinadas gráficas X-Y, siga los siguientes pasos:
1)
Ajuste el factor de atenuación de la sonda a 10X. Ajuste el conector de la sonda a 10X.
2)
Conecte la sonda CH1 a la terminal de entrada de la red. Conecte la sonda CH2 a la terminal de salida de la red.
3)
Si no se muestra el canal, pulse el botón de menú CH1y CH2 para habilitar los 2 canales.
4)
Pulse AUTO.
5)
Ajuste el control de la escala vertical para hacer la amplitud de los dos canales igualarse.
6)
Pulse DISPLAY in en la zona de control horizontal para entrar nuevamente en el menú de control horizontal.
7)
Pulse F2 para seleccionar X-Y. El osciloscopio mostrará las características de entrada y salida del circuito en figura
Lissajous.
8)
Ajuste la escala vertical y el control de posición vertical para conseguir el mejor resultado de forma de onda.
9)
Use la muestra gráfica de la elíptica del osciloscopio para observar, medir y calcular la diferencia de fase. (Vea la figura
debajo).
Instrucciones de Uso

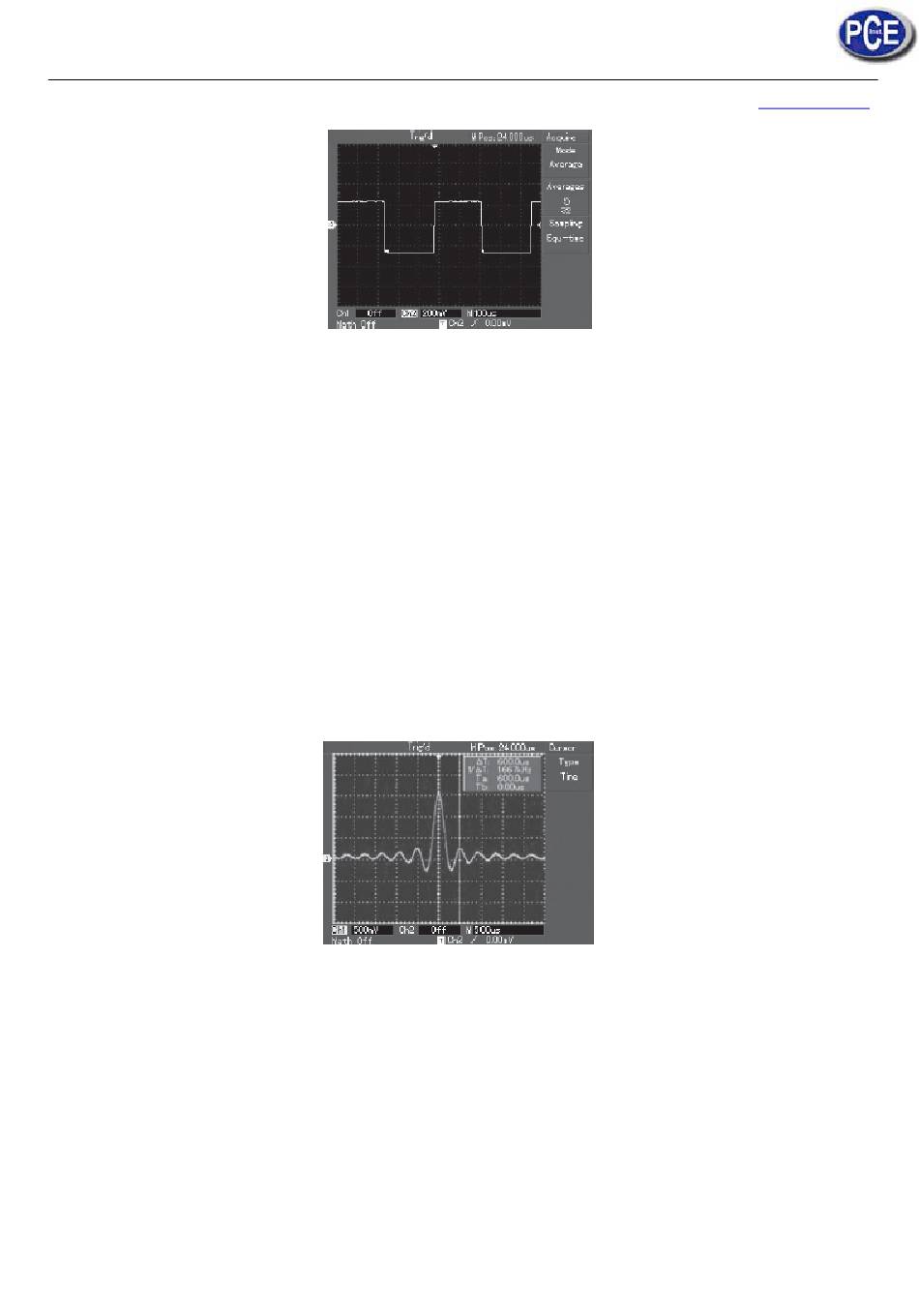

FIGURA 3-5
Señal de ruido suprimida
FIGURA 3-6
Medición de cursor de la frecuencia de señal
www.pce-iberica.es
35
