5.4
Escenario 4: REDUCCION DEL RUIDO ALEATORIO DE LAS SEÑALES
Si la señal que se está midiendo se ve afectada con ruido aleatorio, puede hacer ajustes al osciloscopio para filtrar o reducir el
ruido para que no cause interferencias durante la medición de la señal.
Pasos:
I.
Como en el escenario anterior, ajuste el factor de atenuación de la sonda y CH1.
II.
Conecte la señal para asegurar una muestra en pantalla estable de la forma de la onda.
Vea la sección anterior par las instrucciones de funcionamiento y para ajustar la base de tiempo horizontal y el rango
vertical.
III.
Mejorar el trigger ajustando el acoplamiento.
Pulse MENU en la zona de trigger para mostrar el ajuste del menú del trigger.
Ajuste el ACOPLAMIENTO del trigger a SUPRESION DE BAJA FRECUENCIA o SUPRESION DE ALTA FRECUENCIA.
Seleccionando la supresión de baja frecuencia, se ajusta un filtro de pase alto. Este filtra cantidades de baja frecuencia por
debajo de 80kHz y permite pasar cantidades de señal de alta frecuencia. Si selecciona supresión de alta frecuencia, se
ajusta un filtro de pase bajo que filtra las cantidades de alta frecuencia mayores a 80kHz y permite a las cantidades de baja
frecuencia pasar. Seleccionando SUPRESION DE BAJA FRECUENCIA o SUPRESION DE ALTA FRECUENCIA, usted
puede suprimir ruidos de alta o baja frecuencia y conseguir un trigger más estable.
IV.
Reducir el ruido de pantalla seleccionando el modo de muestreo (SAMPLING).
1)
Si la señal que se está midiendo se apila con el ruido y la forma de la onda es demasiado gruesa, usted puede usar el
modo de muestreo promedio para eliminar el ruido y reducir el tamaño de la forma de la onda para una mejor observación
y medición. Después de conseguir la media, el ruido se reduce y los detalles de la onda son más claros. Siga los
siguientes pasos:
Pulse ACQUIRE (adquirir) en el menú del panel frontal para mostrar el menú de muestreo, Pulse la tecla F1 para ajustar el
modo de adquisición a MEAN (media), luego presione F2 para ajustar el promedio en múltiplos de 2 (ej. de 2 a 256), hasta
que consiga la forma de onda deseada que se ajusta con sus requisitos de medición y observación. (Vea la figura abajo)
Instrucciones de Uso

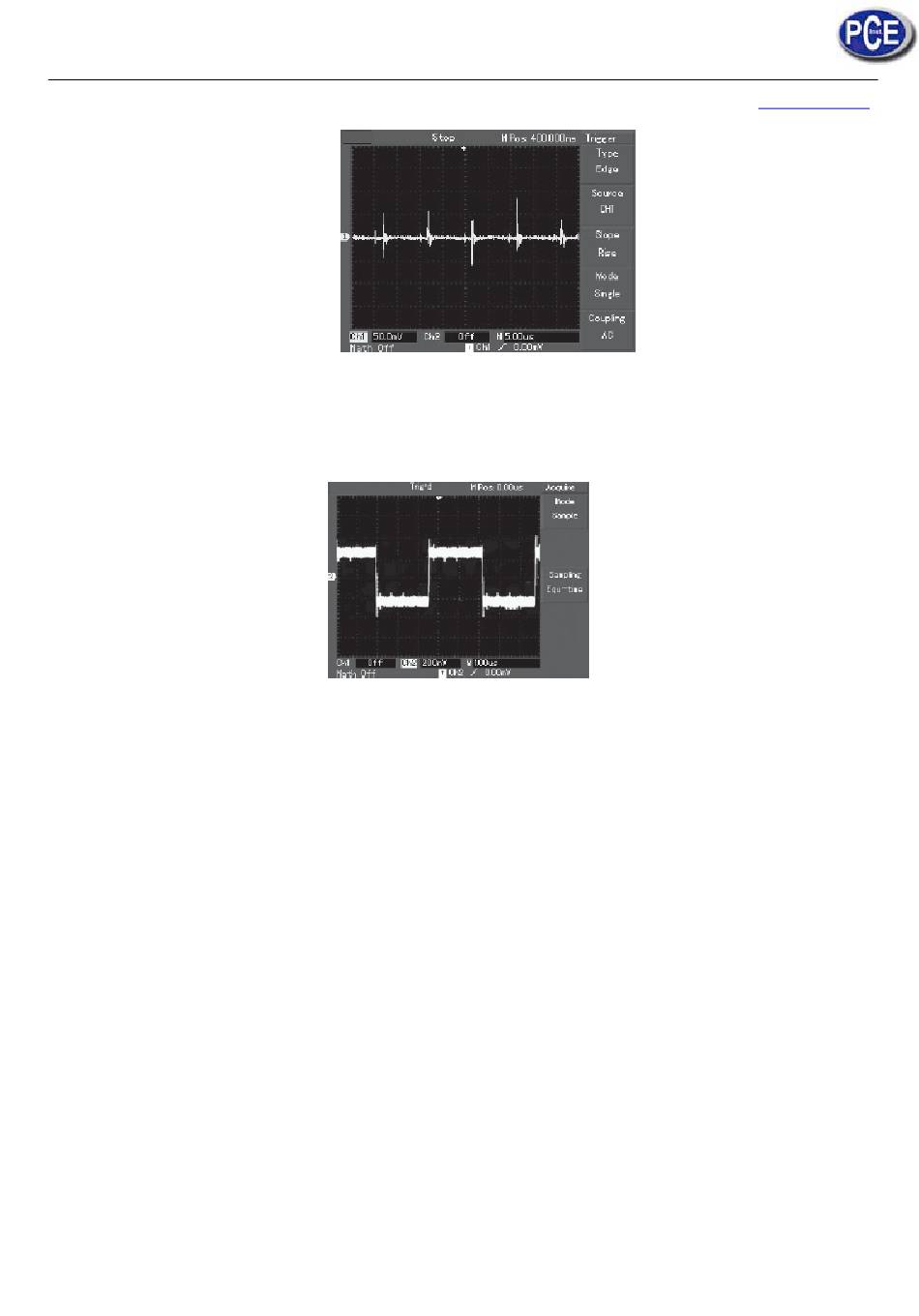

FIGURA 3-3
Señal sencilla
FIGURA 3-4
Reducción del ruido de las señales
