Definiciones:
Muestreo de tiempo real: Es sistema hace una adquisición plena para llenar la memoria. El rango máximo de muestreo es de
500 MS / s. En un ajuste de 50ns o más rápido, el osciloscopio automáticamente llevará acabo una interpolación, ej. insertando
un punto de muestreo entre otros puntos de muestreo.
Muestreo equivalente: Este es un modo de muestreo repetido que permite una observación detallada de señales cíclicas
repetidas. La resolución horizontal es mayor 40ps mayor al modo de tiempo real.
Modo de detención de pico: El osciloscopio identifica los valores máximos y mínimos de las señales de entrada en cada
intervalo de muestreo y usa estos valores para mostrar la forma de la onda. En efecto, el osciloscopio puede adquirir y mostrar
el pulso estrecho que de otro modo sería omitido en el modo de muestreo. El ruido suele ser más significante en este modo.
Modo promedio: El osciloscopio adquiere varias formas de onda y toma el valor promedio para mostrar la forma de la onda.
Usted puede usar este modo para reducir el ruido aleatorio.

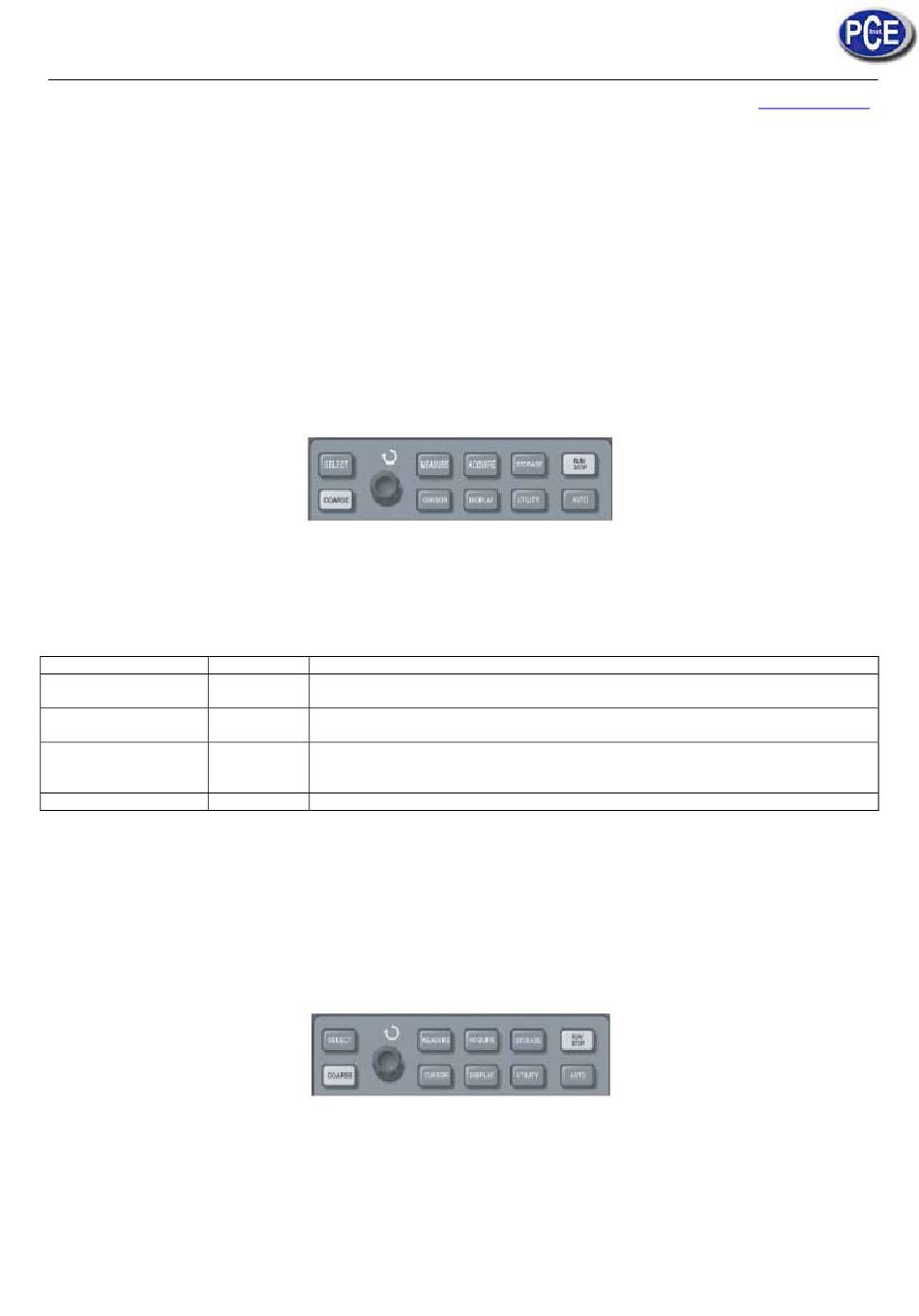

4.12
AJUSTE DEL SISTEMA DE PANTALLA
Como se muestra abajo, el botón de DISPLAY (pantalla) en la zona de control es la tecla de función para el sistema de
pantalla.
Pulse el botón DISPLAY (pantalla) para que aparezca el menú que se muestra abajo. Puede usar este menú para ajustar el
modo pantalla.
Menú pantalla
MENU FUNCION
SELECCION
Tipo pantalla
Formato
Persistencia
Contraste
Puntos clave:
Tipo de pantalla: La pantalla vector llena los espacios entre los puntos de muestra adyacentes. Los puntos muestran solo los
puntos de la muestra.
Tasa de recarga: Es el número de veces que el almacenaje digital de osciloscopio recarga la pantalla por segundo. La
velocidad de recarga afecta la capacidad de observar los movimientos de señal.
Guardar y recolectar
Como se muestra abajo, el botón SAVE (guardar) en la zona de control es la función para guardar el sistema.
Instrucciones de Uso
Tecla función para el sistema de muestreo (pantalla)
EXPLICACION
Puntos de
Los puntos de muestreo están unidos para mostrarse en pantalla.
vector
Los puntos de muestreo se muestran directamente en pantalla.
YT
Modo de operación del osciloscopio. X-Y es el modo de pantalla; CH1 es la entrada X
XY
y CH2 es la entrada Y.
Off
La forma de onda en la pantalla se recarga a velocidades más altas.
Infinito
La forma original permanece en pantalla. Nuevos datos serán añadidos
continuamente hasta que esta función se deshabilite.
+, -
Ajusta el contraste de la forma de la onda.
Tecla de función SAVE para guardar la muestra del sistema.
Figura 2-21
FIGURA 2-22
