5.
ESCENARIOS DE EJEMPLOS PRACTICOS
5.1
Escenario 1: MEDICION DE SEÑALES SIMPLES
Para observar y medir señales desconocidas, y para mostrar rápidamente y medir la frecuencia de las señales y valor de pico a
pico.
I.
Para mostrar en pantalla rápidamente la señal, sigas los siguientes pasos:
1) En el menú de sonda, seleccionar el factor de atenuación a 10X y ajustar el conector en la sonda a 10X.
2) Conectar la sonda CH1a el conjunto de circuitos que se va a medir.
3) Pulse AUTO
El osciloscopio llevará a cabo un autoajuste para optimizar la pantalla de la forma de la onda. En este estatus, puede ajustar el
rango vertical y horizontal hasta que consiga la pantalla de la forma de onda deseada.
II.
Mediciones automáticas del voltaje de la señal y parámetros de tiempo
Su osciloscopio puede medir automáticamente la mayoría de las señales. Para medir la frecuencia de las señales y el valor
pico a pico, siga los siguientes pasos:
1)
Pulse MEASURE para mostrar el menú de auto-medición.
2)
Pulse F1 para entrar al menú de tipo opción de medición.
3)
Pulse F3 para seleccionar voltaje.
4)
Pulse F5 para ir a la página 2/4 y después presionar F3 para seleccionar el tipo de medición: valor de pico a pico.
5)
Pulsar F2 para entrar al menú de opción de tipo de medición y entonces pulsar F4 para seleccionar el tiempo.
6)
Pulsar F2 para seleccionar el tipo de medición: frecuencia.
5.2
Escenario 2: OBSEVANDO LA CAUSA DE RETRASO POR UNA SEÑAL DE ONDA SINUSOIDAL QUE PASA A
TRAVES DEL CIRCUITO
Como en el escenario previo, ajuste el factor atenuación de la sonda y el canal de osciloscopio a 10X. Conecte el CH1 a la
terminal de entrada de señal del circuito. Conecte el CH2 a la terminal de salida.
Pasos:
I.
Muestra en pantalla de las señales CH1 y CH2.
1)
Pulse AUTO
2)
Continúe ajustando el rango horizontal y vertical hasta que consiga en pantalla la formad de onda deseada.
3)
Pulse CH1 para seleccionar CH1. Ajuste la posición vertical de CH1 girando el control de posición vertical.
4)
Pulse CH2 para seleccionar CH2. De la misma manera que se describe en los pasos anteriores, ajuste la posición vertical
de CH2 para que la forma de la onda de CH1 y CH2 no se solapen. Esto hará la observación más fácil.
II.
Medición del retraso causado por una señal de onda sinusoidal que pasa a través del circuito y observación de los
cambios de la forma de onda
1)
Cuando el canal de medición se retrasa automáticamente:
Pulse MEASURE para mostrar el menú de auto-medición.
Pulse F1 para entrar al menú tipo de medición.
Instrucciones de Uso

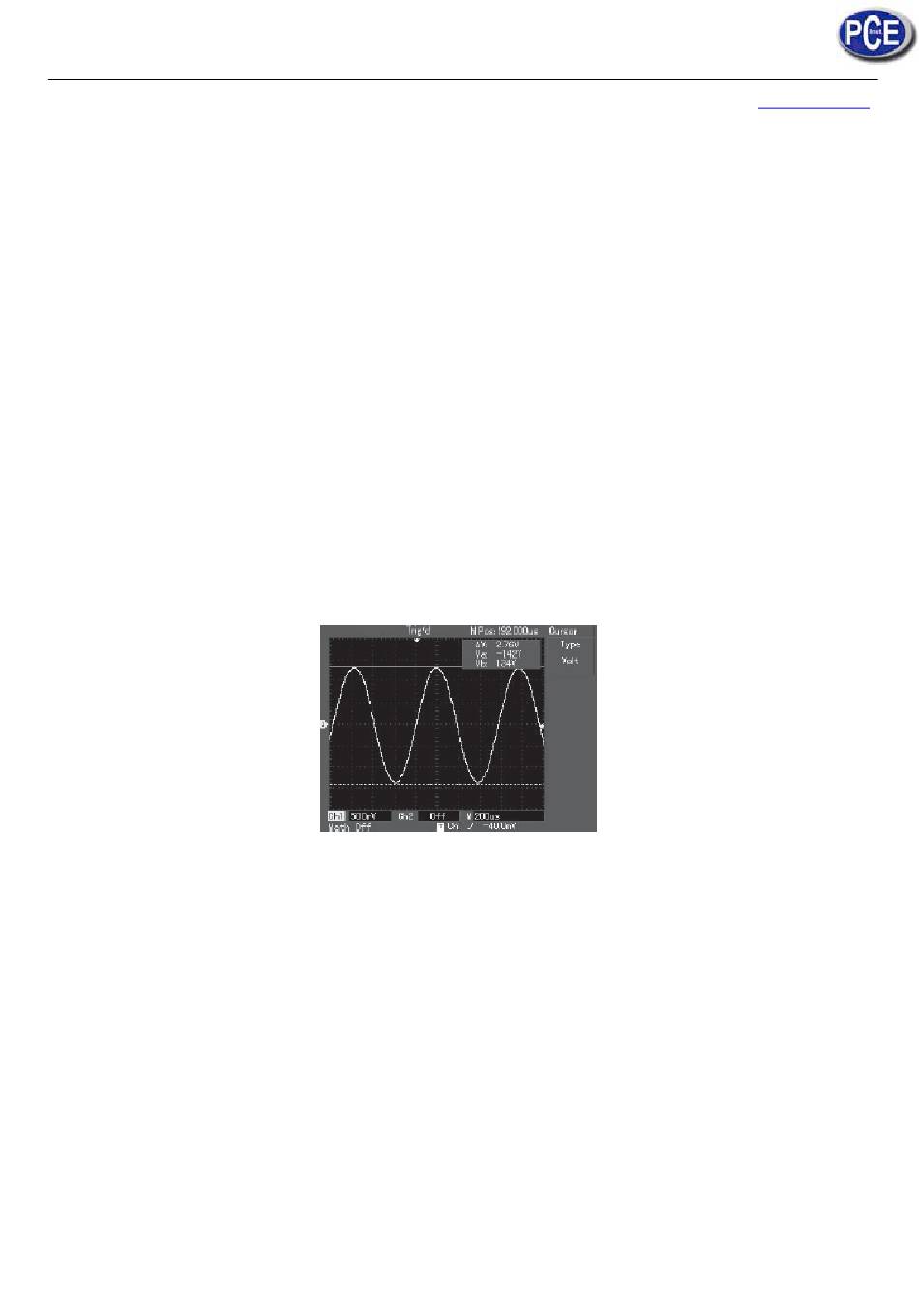

FIGURA 3-1
Auto-medición
www.pce-iberica.es
32
