Rechazo H / F
Rechazo L / F
Página previa
2/2
VIDEO DE TRIGGER
Seleccionando el trigger de video, puede sacar trigger de campo o línea con señales de video estándar PAL y NTCS. El
acoplamiento de trigger por defecto is de CD. Los menús del trigger son como los siguientes:
FUNCION
MENU
Tipo
Fuente del
trigger
Estándar
Sincronización Todas la líneas
Líneas especificadas
Campo impar
Cuando se seleccione PAL para el formato ESTANDAR y el modo SINCRONIZACIÓN sea LINEA, verá una pantalla como la
que se muestra en la figura abajo. Cuando el modo sincronización sea CAMPO, verá la pantalla como se muestra en la
segunda figura abajo.
TRIGGER ALTERNO
Cuandl s selecciona el trigger alterno, la señal del trigger se presenta en dos canales verticales. Este modo es apropiado para
observar dos señales de frecuencias de señal no relacionadas. La figura abajo muestra la forma de la onda de la señal alterna.
Instrucciones de Uso
Rechaza cantidades de alta frecuencia sobre 80 kHz de la señal.
Rechaza cantidades de alta frecuencia por debajo de 80 kHz de la señal.
Pago previo
SELECCION EXPLICACION
Pulso
CH1 Seleccionar CH1 como señal de trigger
CH2 Seleccionar CH2 como señal de trigger
EXT Ajusta el canal de entrada de trigger externo como la señal de trigger
EXT5 Atenúa 5 veces el tipo de trigger externo como señal de trigger
Red Selecciona red como señal de trigger
Alterna Selecciona CH1 y CH2 como señales de trigger alterna
PAL Apropiada para señales de video de bajo nivel negro
NTSC Apropiada para señales de video de alto nivel nregro
Ajusta la línea de TV para sincronizar con el trigger
Ajusta el trigger sincronizado en la línea especificada y se ajsuta girando el
control en la parte superior del panel frontal.
Campo par Ajuste el campo impar al trigger sincronizado
Ajuste el campo para al trigger sincronizado

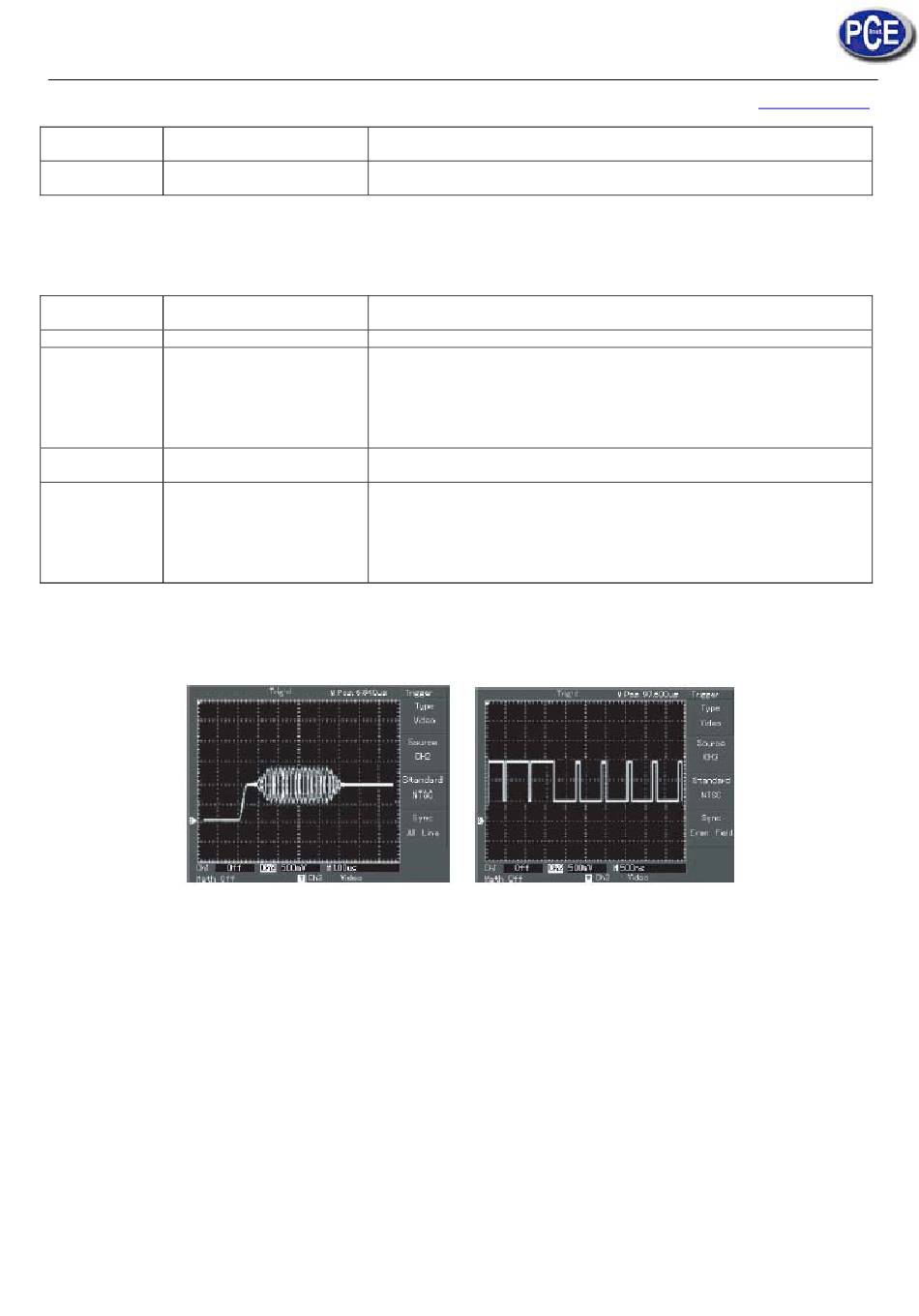

FIGURAS 2-14 Y 2-15
Trigger video: sincronización línea
Trigger video: sincronización campo
