D-2-SP
REEMPLAZO O LIMPIEZA DEL ENSAMBLE
DE LA GUÍA DE ALAMBRE
1. Los ensambles de guías de alambre de reemplazo
tienen la longitud correcta de fábrica. No se requiere
cortar. La misma guía de alambre es apta para
todos los tamaños de alambre y aleaciones especi-
ficados:
2. Remueva el cono de gas, punta de contacto y difu-
sor de gas (vea Reemplazo de Difusor de Gas en
esta Sección). Remueva la cubierta del carrete.
3. Remoción de la guía de alambre: Sujete la guía con
las Pinzas de Punta de Aguja en el punto A.
Suavemente, mueva la guía hacia el conector del
cable hasta que ésta se afloje en el mismo. Tenga
cuidado de no raspar el sello hermético al gas de la
guía (punto B) en el conector. Retire la guía fuera
del tubo de la pistola (flecha C). (Vea la figura D.2)

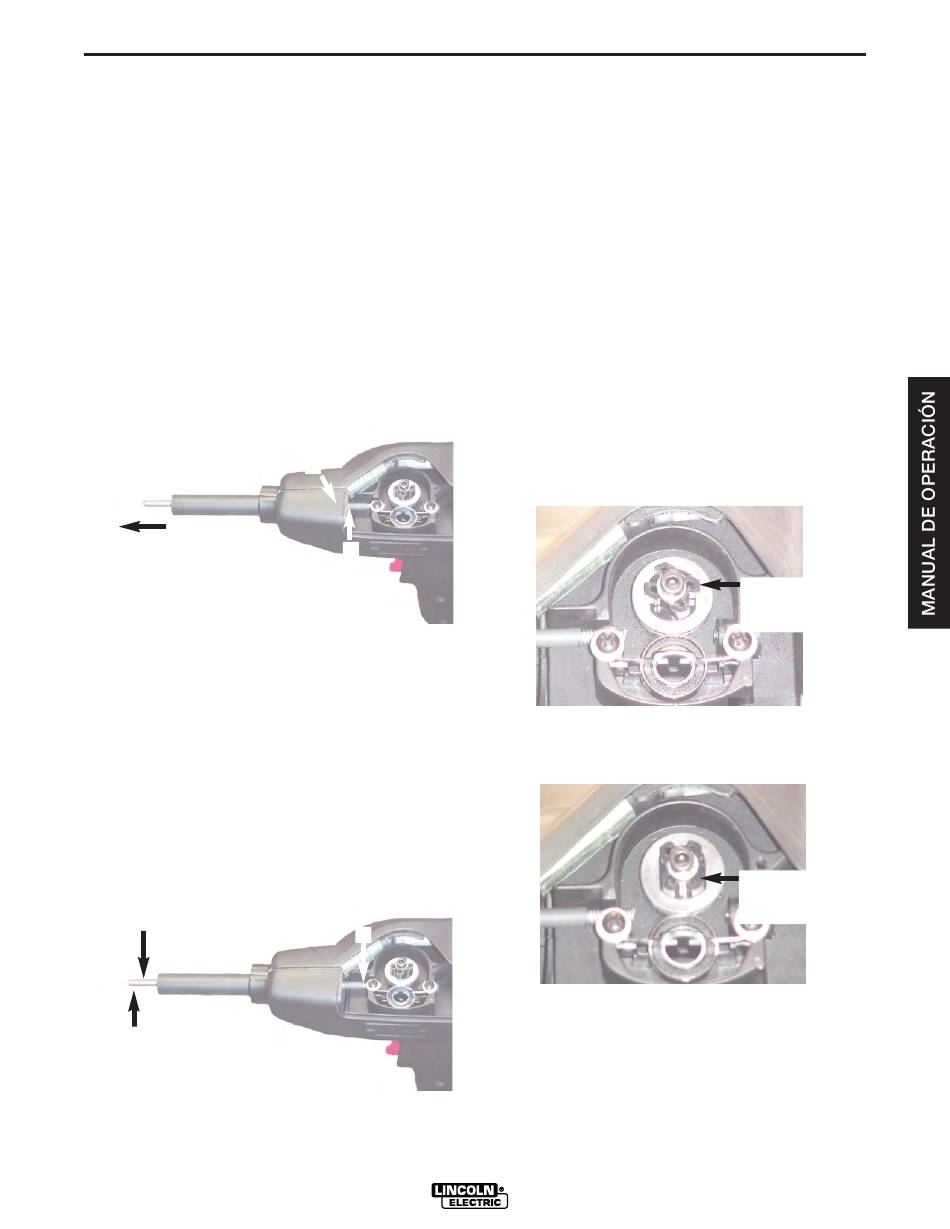

FIGURA D.2
C
3. Limpie la guía anterior aplicando aire de taller u
obtenga una nueva guía de reemplazo.
4. Calentar suavemente el sello de la Guía con una
pistola de calor puede facilitar la instalación de la
Guía.
5. Deslice la guía, primero el extremo con sello, en el
tubo de la pistola. Sujete la guía con pinzas en:
A. Empuje suavemente la guía en el conector.
B. Revise que la guía pase a través de la ranura en el ali-
mentador de alambre.
C. Deje de empujar cuando la guía esté de 1.00 a 1.25 pul-
gadas del extremo del tubo de la pistola. (Vea la figura
D.3)
FIGURA D.3
A
C
6. Instalación de la Guía: Vea el Paso 5 anterior.
MANTENIMIENTO
B
A
B
ANTORCHA "SPOOL GUN" MAGNUM 100SG
7. Reinstale el difusor de gas (vea la Figura D.1) y
rosca en su lugar. Permita que el difusor empuje la
guía a su posición final. Apriete de 41 a 47 pulg.-lbs.
con una llave dinamométrica.
8. Reinstale la punta de contacto y cono de gas.

REEMPLAZO DEL RODILLO IMPULSOR

1. El mismo rodillo impulsor es apto para todos los
tamaños y aleaciones de alambre especificados
(Vea la Tabla D.1).
2. Reemplace el rodillo impulsor si su ranura de
alimentación se ha desgastado o el aluminio
adherido no se puede limpiar.
3. Reemplazo del rodillo impulsor : Remueva el
alambre del mecanismo de alimentación. Libere el
rodillo impulsor girando el twist-lock en cualquier
dirección. (Vea la figura D.4 y figura D.5).
4. El twist-lock se gira a la posición asegurada, lo que
sujeta al rodillo impulsor en su lugar.
FIGURA D.4
5. El twist-lock se gira a la posición no asegurada, per-
mitiendo la remoción del rodillo impulsor.
FIGURA D.5
D-2-SP
Twist-lock
Posición
Asegurada
Twist-lock
Posición no
Asegurada
