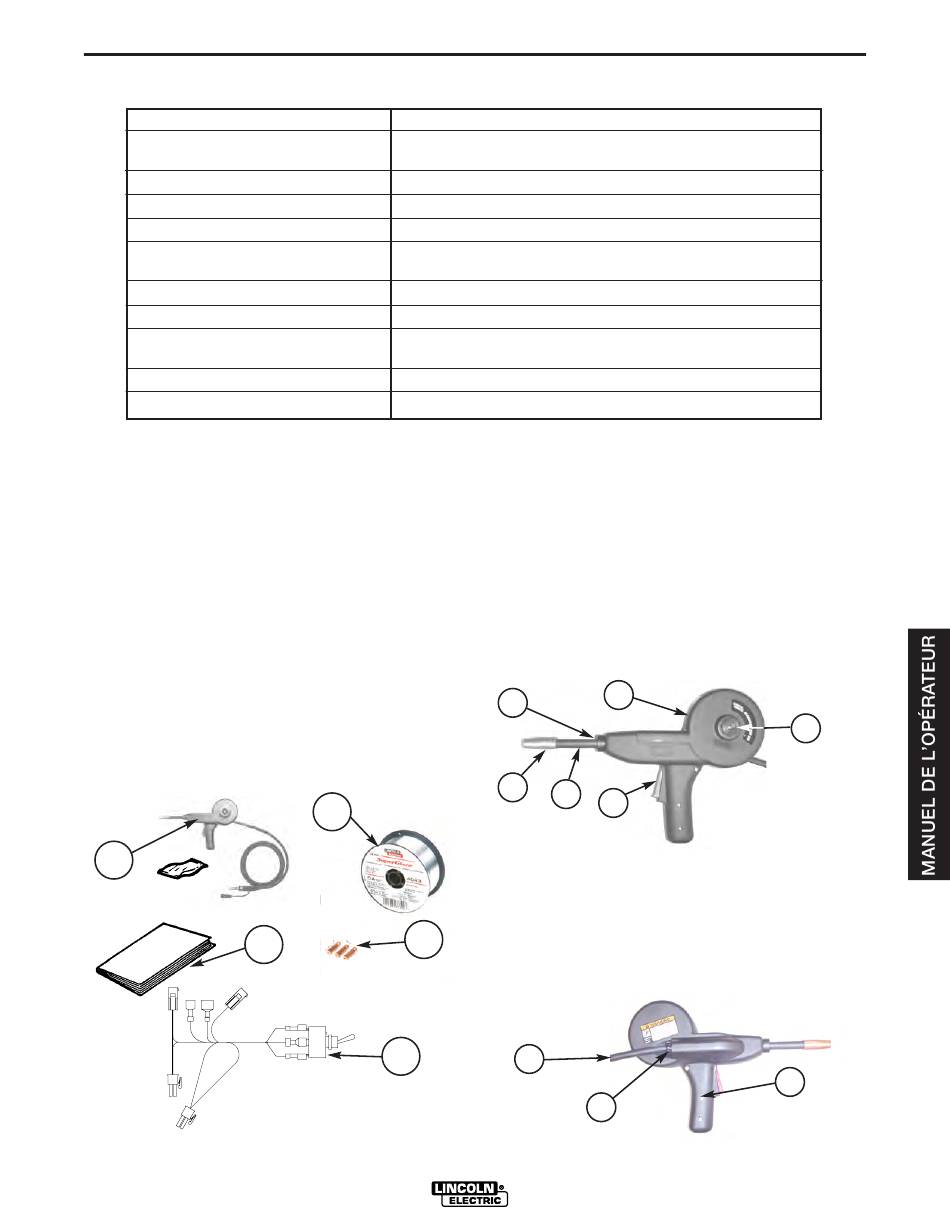

SPÉCIFICATIONS TECHNIQUES – PISTOLET À BOBINE MAGNUM 100SG K2532-1
MODÈLE
PROCÉDÉ DE SOUDAGE
ALLIAGES DE FIL
TAILLES DE FIL (DIAMÈTRES)
TAILLE DE BOBINE
COURANT DE SOUDAGE NOMI-
NAL ET FACTEUR DE MARCHE
POIDS GLOBAL
LONGUEUR DE CÂBLE
TAILLE GLOBALE (BOÎTE
ENGLOBANTE)
MÉTHODE DE GUIDAGE
MÉTHODE DE REFROIDISSEMENT
DÉBALLAGE DU PISTOLET À BOBINE
Le pistolet à bobine est assemblé et testé en usine,
puis emballé dans son propre coffret matelassé. Il est
livré totalement équipé pour souder avec du fil en alu-
minium de 0,035 de diamètre. Après avoir ouvert le
coffret, vérifier qu'il contienne les articles suivants :
1. Un pistolet à bobine K2532-1 totalement assemblé
avec (1) Ressort à Compression Conique T11862-
65 à utiliser avec le fil en alliage 5356 ; la bobine de
fil n'est pas installée.
2. Une bobine de fil en alliage d'aluminium 4043 de 0,035.
3. Trois pointes de contact S19726-3.
4. Un manuel d'instructions (IM913).
5. Un harnais électrique M21182 avec commutateur.
1
4
INSTALLATION
K2532-1 Pistolet à Bobine Magnum 100SG
GMAW (MIG) Aluminium, polarité positive d'électrode CC avec
gaz de protection de soudage à 100% d'argon.
Uniquement aluminium : alliages 4043 ou 5356.
Fil solide de 0,030 ou 0,035 pouces (0,8 ou 0,9 mm).
Bobine d'1 lb., et de 4 pouces de diamètre nominal.
130 amps à 30% sur une base de 10 minutes.
3,5 lbs. avec câble mais sans coffret ou bobine.
10,0 – 0,2 pieds.
En pouces : 15,75 de long x 10,50 de haut x 4,25 d'épaisseur
maximum, sans coffret ni câble de pistolet.
Semi-automatique (guidé manuellement).
Refroidi à l'air.
REPÉRAGE DES COMPOSANTS ET DES
FONCTIONNALITÉS DU PISTOLET À BOBINE
(Voir la Figure A.1 pour les articles 1 à 6).
1. Ensemble du Cône de Gaz et de la Pointe de Contact.
2. Ensemble du Tube de Pistolet Redressé.
3. Collier de Verrouillage à 1/4 de Tour.
4. Ensemble de la Gâchette.
5. Couvercle de la Bobine: permet un accès facile et
6. Bouton de Verrouillage: encastré dans le couvercle
2
(Voir la Figure A.2 pour les articles suivants).
7. Câble Intégré en une Seule Pièce : la conception
3
8. Agrafe Standard de Décharge de Tension Durable.
9. Trois Écrous Hexagonaux Encastrés.
5
PISTOLET À BOBINE MAGNUM 100SG
grand ouvert à la bobine et à l'entraîneur de fil.
de la bobine.
5
3
1
2
4
Magnum donne un aspect net et propre, simplifie le
maniement du câble et réduit les enchevêtrements.
7
8
A-1-FR
FIGURE A.1
6
Vue du Côté Gauche
FIGURE A.2
9
Vue du Côté Droit
