B-3-FR
MACHINE ProCore 125
Alliage:
Taille Fil:
0,030
Épaisseur
Vitesse Prise
Structure
Tension
à Souder
22 ga
2,5
20 ga 2,5
18 ga 4,5
16 ga
5
14 ga 6
12 ga 7
10 ga
N/A N/A
3/16 in. N/A N/A
Après avoir choisi le fil de soudage approprié pour l'ap-
plication, charger le fil en aluminium puis brancher le
pistolet et le câble sur la soudeuse. (Voir la Section
d'Installation).
PROCÉDURES DE SOUDAGE
1. Lire et comprendre les Mesures de Sécurité pour le
Soudage à l'Arc qui se trouvent tout au long de ce
manuel ainsi que le Manuel d'Instructions de la
Soudeuse. De même, pour des conseils utiles en
matière de soudage, voir (LTW1) le manuel «
Apprenez à Souder » qui est fourni avec la
soudeuse.
2. Obtenir et utiliser l'équipement de protection person-
nelle approprié pour souder. Brancher le câble (-) de
TRAVAIL (masse de soudage) sur la pièce à souder.
S'assurer que le tuyau à gaz du régulateur du cylindre
soit branché sur l'ADMISSION de gaz de la
soudeuse. Ouvrir la soupape de gaz du cylindre.
3. Brancher la puissance d'entrée sur la machine.
4. Placer l'interrupteur de puissance de la machine sur
la position « allumée » (« on »). Régler la vitesse du
fil et la prise de tension en fonction des tableaux qui
apparaissent au début de cette section.
5. Faire osciller le commutateur de sélection se trou-
vant à l'intérieur de la machine sur la position «
Magnum 100SG ». Appuyer sur la gâchette et main-
tenir la pression pendant environ 5 secondes afin de
purger le tuyau. Vérifier que le débit de gaz soit réglé
sur 20 à 50 SCFH au travers du pistolet à bobine.
6. Couper le fil en aluminium de sorte qu'il s'étende sur
FONCTIONNEMENT
5356
0,035
Vitesse Prise
Tension
A 2 A
B B
2
C 4 C
D 4,5 D
E E
5
E 5,5 E
N/A
N/A
N/A N/A
PISTOLET À BOBINE MAGNUM 100SG
environ 1/4 de pouce à partir de la pointe de contact.
7. CTWD (Distance de la Pointe de Contact au Travail)
: Positionner le pistolet de sorte que la pointe de
contact se trouve de façon nominale à 3/8 de pouce
du joint et inclinée avec un angle de poussée vers
elle. Le fil en aluminium ne doit pas entrer en contact
avec la pièce travaillée. (Voir la Figure B.1).

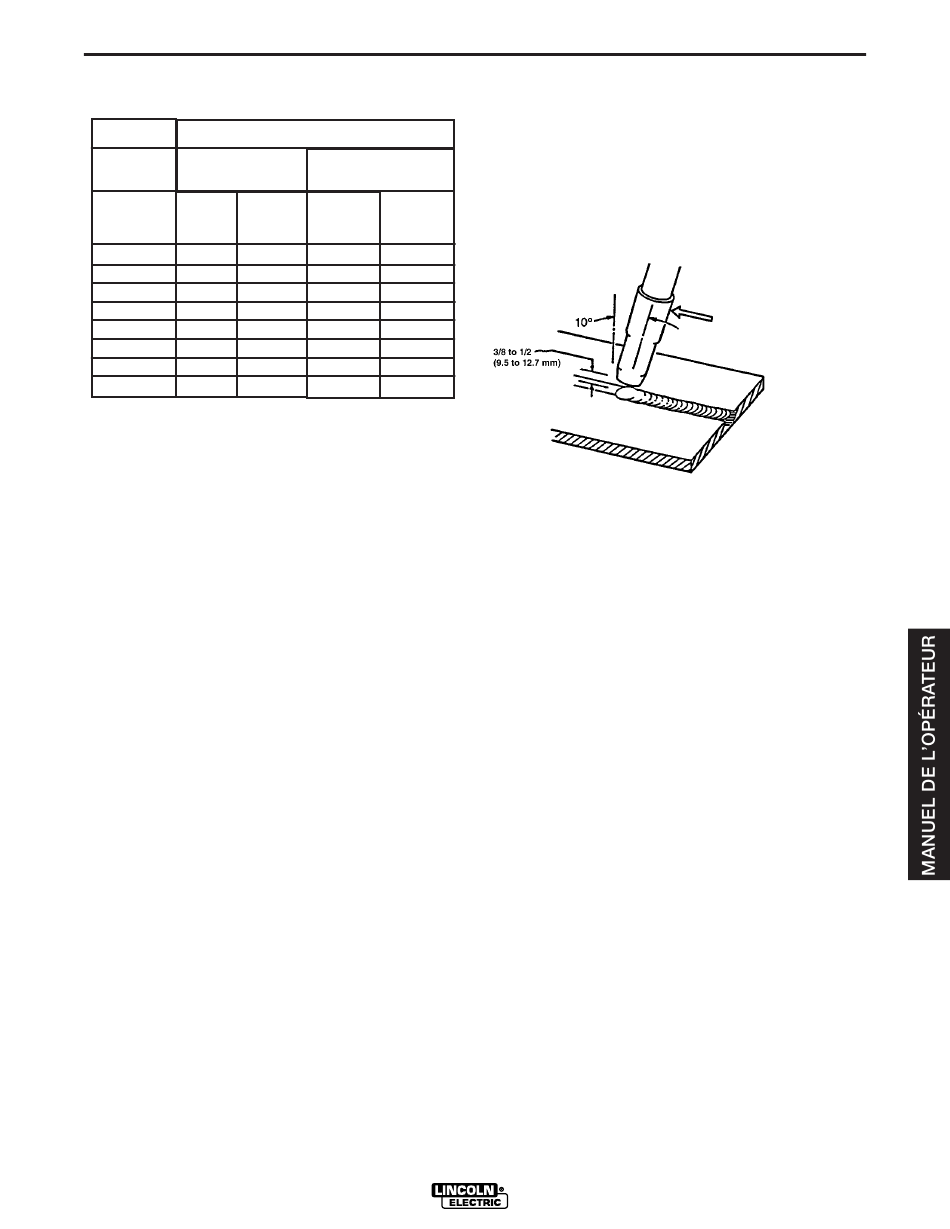

FIGURE B.1
8. Se protéger les yeux et tirer sur la gâchette pour
commencer à souder.
9. Régler la vitesse de parcours manuelle du pistolet
afin d'obtenir une soudure appropriée. Le fil
émergeant doit rester dans le puddle fondu et ne
pas aller au-delà. Cette vitesse ne doit pas non plus
être trop lente, auquel cas soit la pièce à travailler
fondrait excessivement, soit le cordon de soudure
deviendrait excessivement grand.
10. Relâcher la gâchette pour cesser de souder.
B-3-FR
Angle et distance
de soudage
