I n s t a l a c I ó n e n e l l U G a r

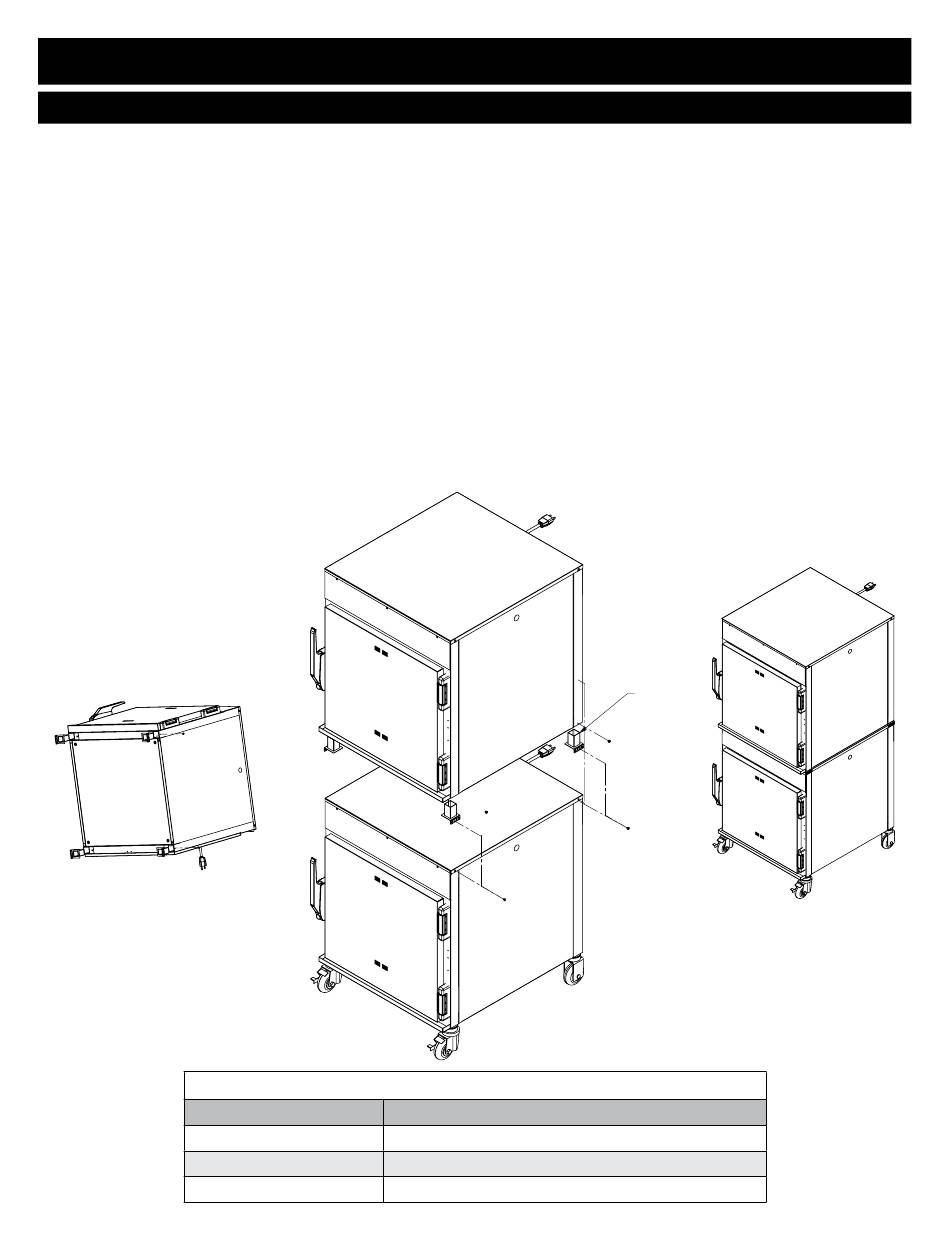

InstrUccIOnes de apIlaMIentO
1) si los dos artefactos se enviaron juntos desde la fábrica, la unidad superior vendrá sin
las ruedas instaladas. se incluirá un kit de apilamiento con el envío.
Si se deben desinstalar las ruedas, coloque la unidad sobre su parte posterior y con un martillo de goma o
uno que no arruine la unidad, golpee la parte superior e inferior de la rueda, alternando los lados, hasta
que la rueda salga.
2) Mientras el artefacto esté sobre su parte posterior, inserte un poste de apilamiento en
cada una de las cuatro esquinas de la unidad superior. Fije los postes de apilamiento con
un tornillo y dos arandelas planas que se proporcionan con el kit de apilamiento.
nota: El reborde en los postes de apilamiento debe mirar hacia fuera de la unidad.
3) retire los cuatro tornillos de montaje superiores de la unidad inferior. coloque el artefacto
superior, el que tiene los postes de apilamiento instalados, sobre la unidad inferior. centre
la unidad superior de adelante hacia atrás. Vuelva a instalar los cuatro tornillos a través del
reborde de los cuatro postes de apilamiento.
configuraciones de apilamiento
500-TH-II
750-TH-II o 767-SK
1000-TH-II o 1000-SK/II
serie
I n s t a l a c I ó n
Modelo Se puede apilar con:
500-TH/III, 500-TH-II o 500-S
750-TH/III, 750-TH-II, 750-S, 767-SK o 767-SK/III
1000-TH/III, 1000-SK/III, 1000-SK/II o 1000-S
TH/sK ( . 2) •
mod manual de insTalación
POSTES DE
APILAMIENTO
TORNILLO DE
FIJACIÓN DE RUEDA
TORNILLO DE
MONTAJE SUPERIOR
TORNILLO DE
MONTAJE SUPERIOR
,
operación y manTenimienTo
