Manuales relacionados para Durr Dental XR 25
Resumen de contenidos para Durr Dental XR 25

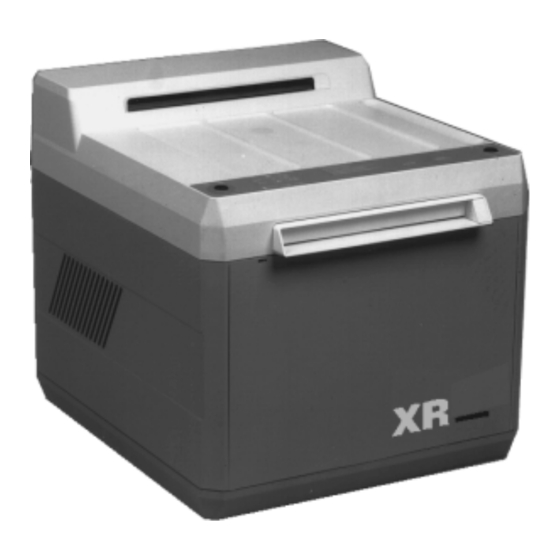

- Página 1 Instrucciones para el uso Revelador de películas radiográficas DÜRR XR 25 9000- 600- 04 1995/04...
-
Página 3: Tabla De Contenido
CONTENIDO 1. INDICACIONES DE SEGURIDAD 1. Indicaciones de seguridad ....39 1.1 Indicaciones de seguridad 1.1 Indicaciones de seguridad eléctrica ........... 39 eléctricas 1.2 Indicaciones generales ....39 ¡Los trabajos en equipos eléctricos deben 2. Cometido del XR25 ........ 40 ser sólo ejecutados por un personal técnico 3. -
Página 4: Cometido Del Xr25
2. COMETIDO DE LA XR 25 3. TIPOS EXISTENTES • Revelado automático de películas de los Revelador de películas radiográficas XR 25 diferentes tamaños de películas de 2x3 hasta tipo: : : : : 1702-01 (230V) un máximo de 24x30cm. -
Página 5: Operación
DÜRR Film- DENTAL Transport XR25 4. OPERACIÓN Indicación: Colocar las películas siempre de POR LA MAÑANA: abrir el grifo de forma recta y no superpuestas, agua para evitar así que se doblen o POR LA NOCHE: cerrar el grifo de bloqueen. -
Página 6: Cambio De Los Químicos
5. CAMBIO DE LOS QUÍMICOS Los químicos se deberán cambiar cada 3 semanas. Indicacíon: El cambio de los químicos cada 3 semanas se refieren: a) el empleo del "DÜRR-Automat XR Químico". b) a un rendimiento de película máximo diario de 10 películas para radiografías dentales y 3 peliculas panorámicas. -
Página 7: Limpieza De La Cubeta
• Sacar las dos tapas (9) (sólo para el tipo 1702-03 variable) del baño de revelado / baño de fijado, dejarlas gotear y colocarlas a un lado. • Sacar el conjunto de rodillos de revelado / fijado (27). Coger primeramente el conjunto de rodillos al mismo tiempo con ambas manos de forma perpendicular hacia arriba. -
Página 8: Antes De Descargar Los Químicos
5.3 Antes de descargar los químicos Tener en cuenta los siguiente: En el caso de existir los recipientes receptores (3) se deberá comprobar, si éstos están vacios. De lo contrario vaciar los químicos en los recipientes recolectores (4). Para evitar un derrame, es de importancia vaciar ante todo los recipientes (3). -
Página 9: Limpieza De Los Depósitos
5.5 Limpieza de los depósitos • Limpiar ambos tanques (13) (revelado - negro, fijado - rojo) con las esponjas previstas para ello húmedas. • Enroscar los tapones rojo y negro (29, vea la figura 8. • Llenar ambos tanques con agua caliente (aprox. -
Página 10: Echar Los Químicos
De lo contrario se deberá comprobar si todos los cierres (24) y todas las tapas de retención (25) están cerrados. 5.9 Conectar el XR 25 listo para el funcionamiento • Enchufar la clavija de la red. • Conectar CON el conmutador de alimentación (G), vea la página 5. -
Página 11: Adaptador De Luz Natural
6. ADAPTADOR DE LUZ NATURAL En el caso de no disponerse de un cuarto oscuro se podrán selecionar dos adaptadores de luz natural DL24 y DL25, vea la hoja abatible izquierda, Pos. (5) y (6). El número de pedido así como los tamaños de películas empleables para ellos los encuentra en el página 4, punto 3.1 "Programa completo en una sóla mirada“. -
Página 12: Interrupción Por Razones Prácticas
8. INTERRUPCIÓN POR RAZONES PRÁCTICAS El tiempo de estancia máximo de los químicos en los depósitos es de 4 semanas. En el caso de sobrepasarse este espacio de tiempo por razones prácticas, se deberá descargar primeramente los químicos. Limpiar los depósitos y conjuntos de rodillos con agua caliente (aprox. -
Página 13: Sugerencias Para Localizar Fallos
9. SUGERENCIAS PARA LOCALIZAR FALLOS Fallo Posible causa Eliminación • Muy baja la temperatura de Graduar la temperatura de revelado a 1. Películas muy claras revelado. 28°C. • Muy corto el tiempo de Graduar en la cámara un tiempo de exposición de la película en exposición de la película más largo (si la cámara fotográfica.
