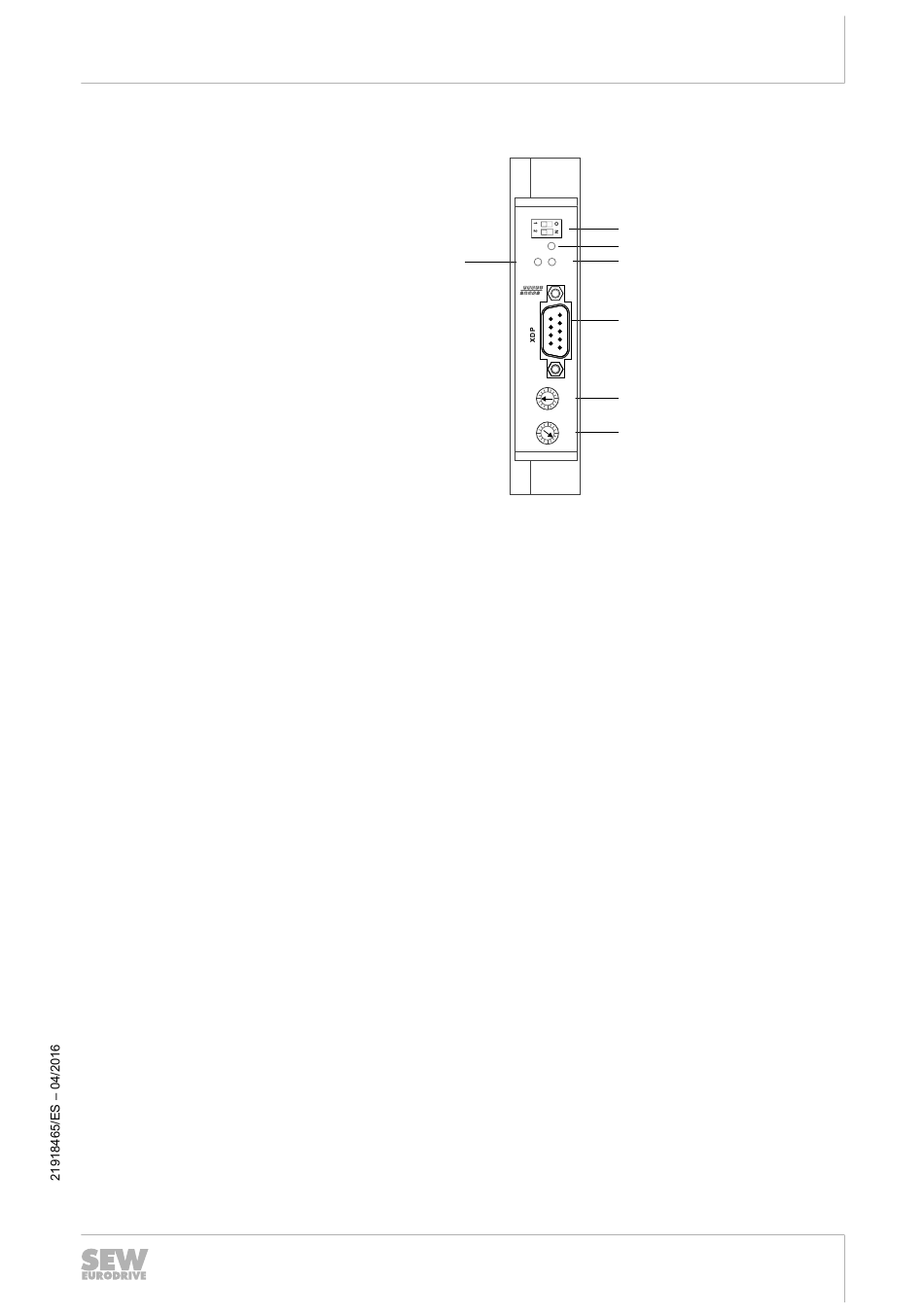

3.7.2 UCS26B (versión de hardware 02)
[1]
[2]
[3]
[4]
[5]
[6]
[7]
S1 Interruptor DIP: terminación bus de panel posterior
S2 Interruptor DIP: terminación PROFIBUS
STATUS Indicador LED: indicación del estado de sistema
SYSFault Indicador LED: Estado comunicación interna al módulo básico
XDP Conexión PROFIBUS
S3 Interruptor de dirección PROFIBUS: ajuste High Byte
S4 Interruptor de dirección PROFIBUS: ajuste Low Byte
DP Indicador LED: estado comunicación PROFIBUS
