Instrucciones básicas
8.2 Temporizadores
Mientras el temporizador esté en marcha, el estado de DB1.MyIEC_Timer.Q=1 y el valor de
Tag_Output=1. Cuando haya transcurrido el valor de Tag_Time, DB1.MyIEC_Timer.Q=0 y el valor
de Tag_Output=0.
Bobinas Inicializar temporizador -(RT)- y predeterminar temporizador -(PT)-
Estas instrucciones de bobina pueden utilizarse con temporizadores de cuadro o bobina y
pueden colocarse en una posición central. El estado del flujo de salida de la bobina siempre es
el mismo que el estado de entrada de la bobina. Cuando se activa la bobina -(RT)-, el elemento
de tiempo transcurrido de los datos de DB IEC_Timer especificados se pone a 0. Cuando la bobina
-(PT)- se activa, el elemento de tiempo predeterminado de los datos de DB IEC_Timer
especificados se carga con el valor de duración de tiempo asignado.
Nota
Si se insertan instrucciones de temporizador en un FB, se puede seleccionar la opción "Bloque
de datos multiinstancia". Los nombres de estructura de temporizador pueden ser diferentes con
diferentes estructuras de datos, pero los datos del temporizador están contenidos como un
bloque de datos único y no requiere un bloque de datos separado para cada temporizador. Esto
reduce el tiempo de procesamiento y la memoria de datos necesaria para gestionar los
temporizadores. No hay interacción entre las estructuras de datos de los temporizadores en el
DB multiinstancia compartido.

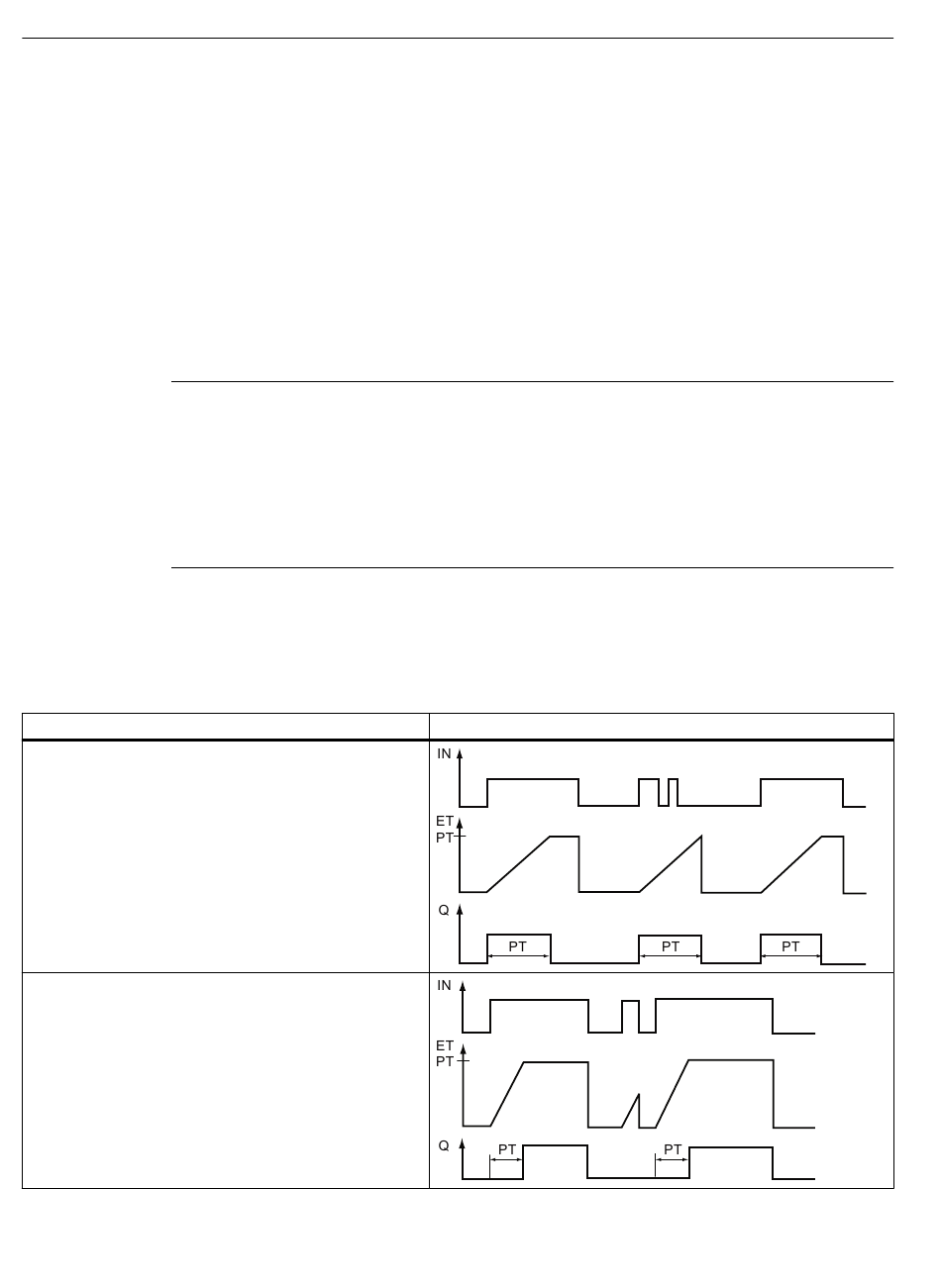

Manejo de temporizadores

Tabla 8-22 Tipos de temporizadores IEC
Temporizador
TP: Generar impulso
El temporizador TP genera un impulso con una duración
predeterminada.
TON: Retardo al conectar
El temporizador TON pone la salida Q a ON tras un tiempo
de retardo predeterminado.
220
Cronograma
Manual de sistema, V4.5 05/2021, A5E02486683-AO
Controlador programable S7-1200
