5.4.2

Configurar la redundancia de medios

Configurar MRP
Para crear una configuración PROFINET IO con MRP en STEP 7, proceda del siguiente
modo:
1. Cree un anillo en la vista topológica mediante la interconexión de los puertos. En primer
lugar, interconecte los dispositivos en una topología en línea. Conecte el puerto no
ocupado del último dispositivo de la línea con el puerto no ocupado del primer
dispositivo.

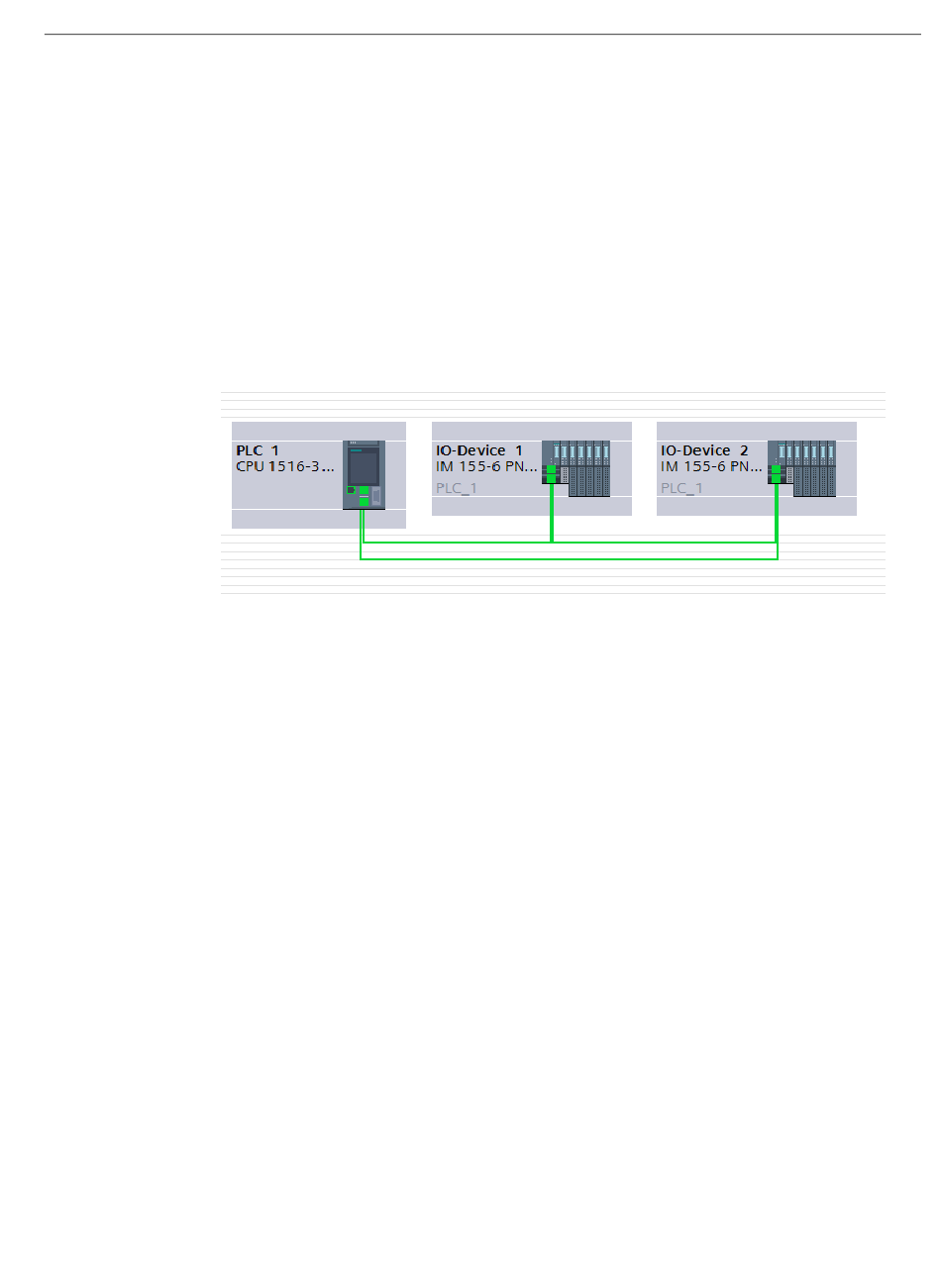

En el siguiente ejemplo se muestra una CPU 1516-3 PN/DP y dos módulos de interfaz
IM 155-6 PN HF interconectados en un anillo en la vista topológica de STEP 7.
Figura 5-35
2. En la vista de redes, seleccione el sistema PROFINET IO.
3. En la ventana de inspección, desplácese hasta "Propiedades" > "General" >
"PROFINET" > "Dominios MRP", campo "Ring interconnections".
En este campo se muestran todos los anillos topológicos en el sistema IO con los
dominios MRP correspondientes.
