Dispositivos PROFINET aguas abajo de un switch

Para conectar más dispositivos PROFINET al anillo PROFINET debe utilizarse un switch.
En el sistema redundante S7-1500R, asegúrese de que el switch del anillo PROFINET
soporta H-Sync-Forwarding, además de MRP.
Los dispositivos siguientes se conectan con un switch al anillo PROFINET.
● Dispositivos PROFINET con un puerto
● Dispositivos PROFINET no compatibles con MRP
● Dispositivos PROFINET que no soportan H-Sync-Forwarding como, por ejemplo,
dispositivos IO estándar.

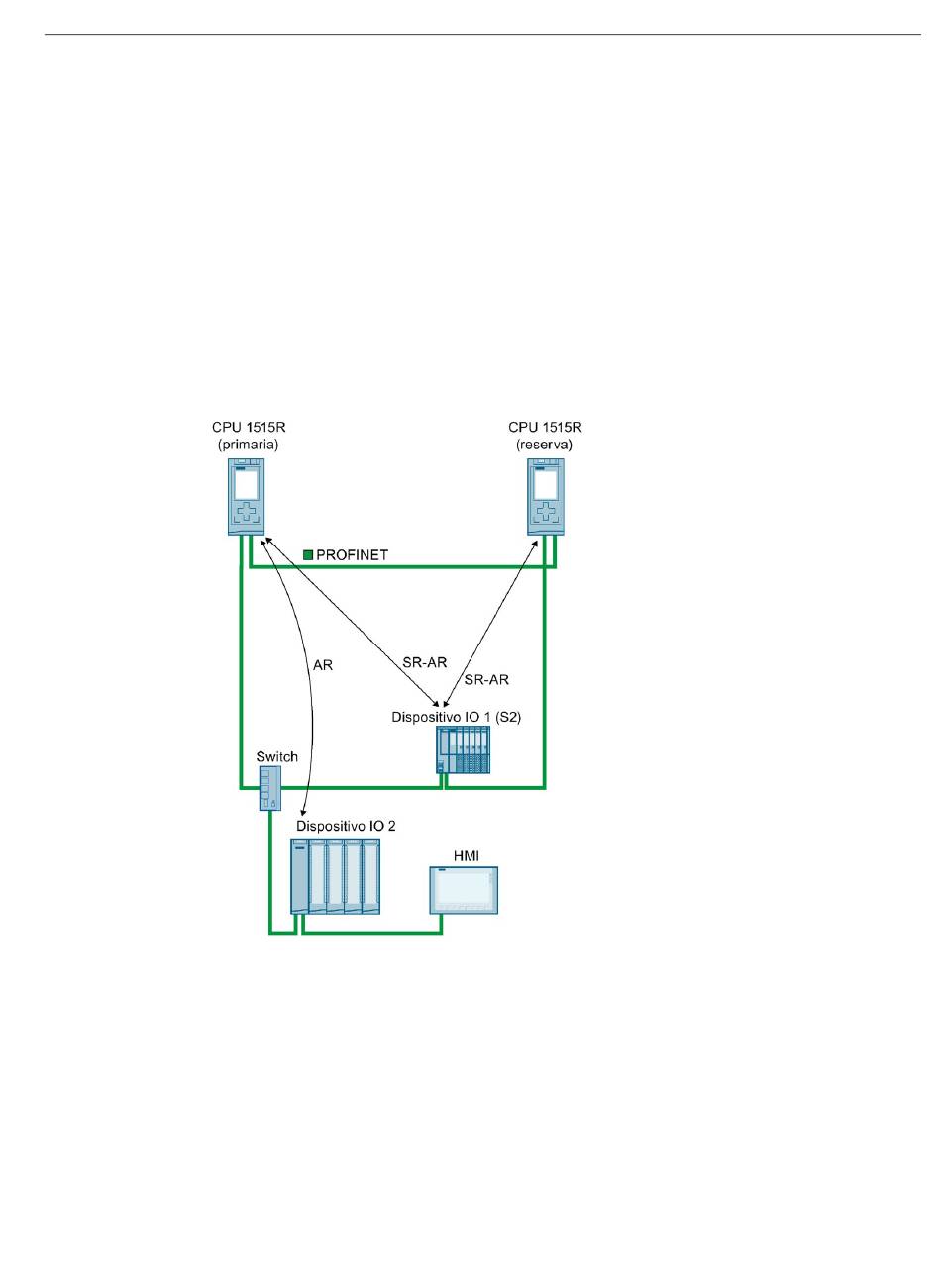

La figura siguiente muestra un sistema redundante S7-1500R con dispositivos PROFINET
conectados aguas abajo de un switch.
Dispositivo IO 1 (S2)
Switch
Dispositivo IO 2
Dispositivo HMI
Figura 6-5
PROFINET con STEP 7 V16
Manual de funciones, 11/2019, A5E03444489-AK
6.7 Configuración de PROFINET IO en un sistema redundante S7-1500R/H
El dispositivo IO 1 se encuentra en el anillo PROFINET.
El dispositivo IO 1 soporta el sistema de redundancia S2, la MRP y
H-Sync-Forwarding.
El switch está en el anillo PROFINET. El switch soporta la MRP y
H-Sync-Forwarding
El dispositivo IO 2 está conectado al anillo PROFINET a través del switch.
El dispositivo IO 2 es un dispositivo IO estándar que está conectado al
sistema redundante S7-1500R mediante la función "Dispositivo S1 con-
mutado".
El dispositivo HMI está conectado al anillo PROFINET a través del switch.
Dispositivos PROFINET aguas abajo de un switch
