Conexión a otro sistema redundante S7-1500R/H a través del acoplador PN/PN
A través del acoplador PN/PN, 2 sistemas redundantes S7-1500R/H intercambian datos IO
cíclicamente entre sí.
En la figura siguiente, el acoplador PN/PN conecta entre sí 2 sistemas redundantes
S7-1515R. Cada lado del acoplador PN/PN está asignado a un sistema redundante
S7-1515R. Ambos lados del acoplador PN/PN tienen redundancia de medios y del sistema y
cada uno está asignado al respectivo sistema redundante S7-1515R.

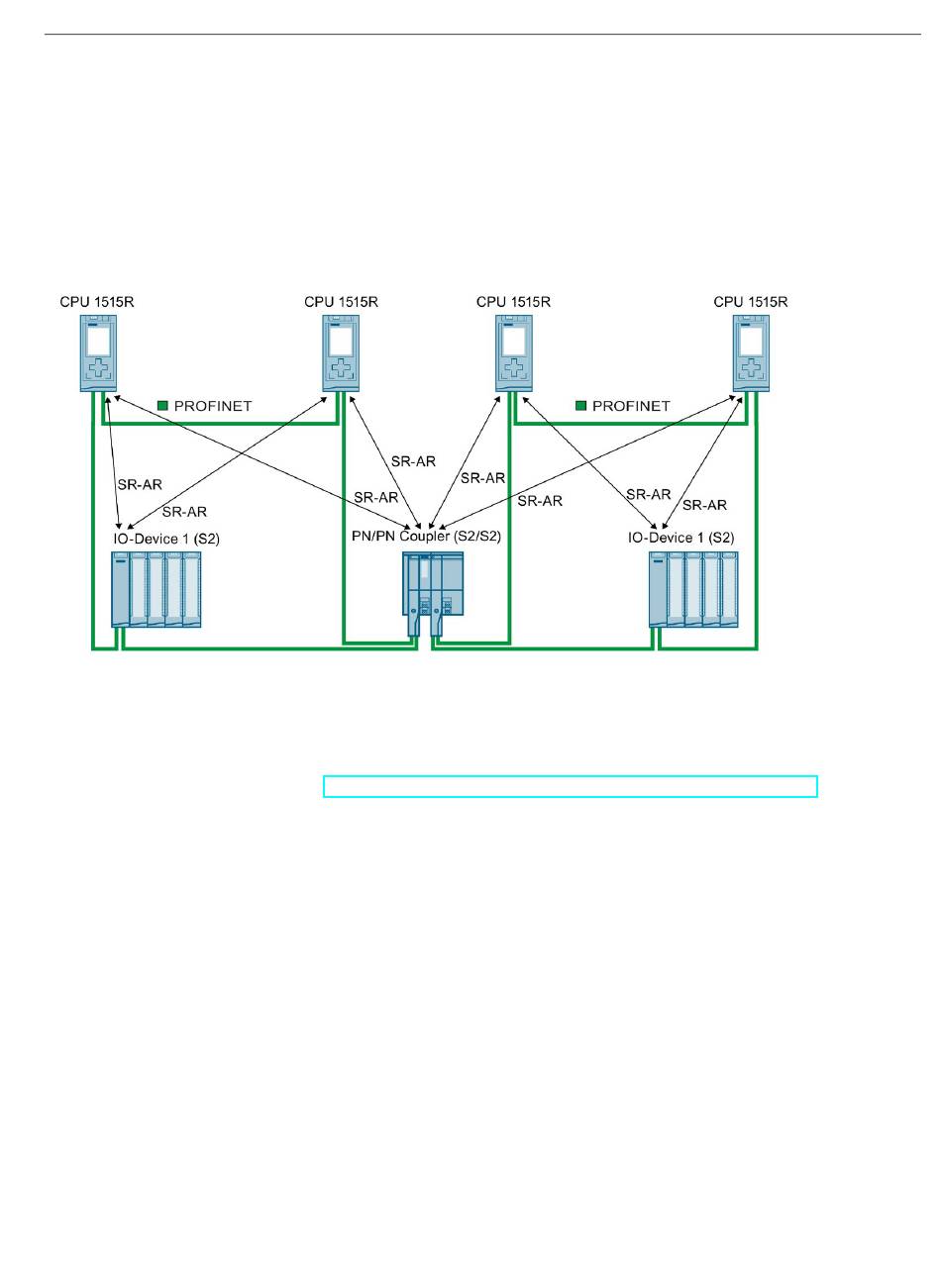

Figura 6-9 Configuración con el acoplador PN/PN con redundancia del sistema bilateral (S2/S2)

Referencia

Encontrará más información sobre el acoplador PN/PN en el manual de producto
PN/PN-Coupler (https://support.industry.siemens.com/cs/ww/es/view/44319532).
PROFINET con STEP 7 V16
Manual de funciones, 11/2019, A5E03444489-AK
