Niveles de redundancia de dispositivos IO con MRPD
El nivel de redundancia de un dispositivo IO indica hasta qué punto se ve afectada la
comunicación en tiempo real en caso de una interrupción de la red entre un dispositivo IO y
su controlador IO.
● Redundancia completa: No se ve afectada, ya que el controlador IO y el dispositivo IO se
encuentran en el mismo anillo.
● Redundancia parcial:
– Si la interrupción se produce en una parte no redundante (línea) entre el dispositivo
– Si la interrupción se produce en la parte redundante (anillo), la comunicación en
● Sin redundancia: No existen rutas redundantes entre el dispositivo IO y su controlador
IO, por lo que la comunicación se ve siempre afectada.

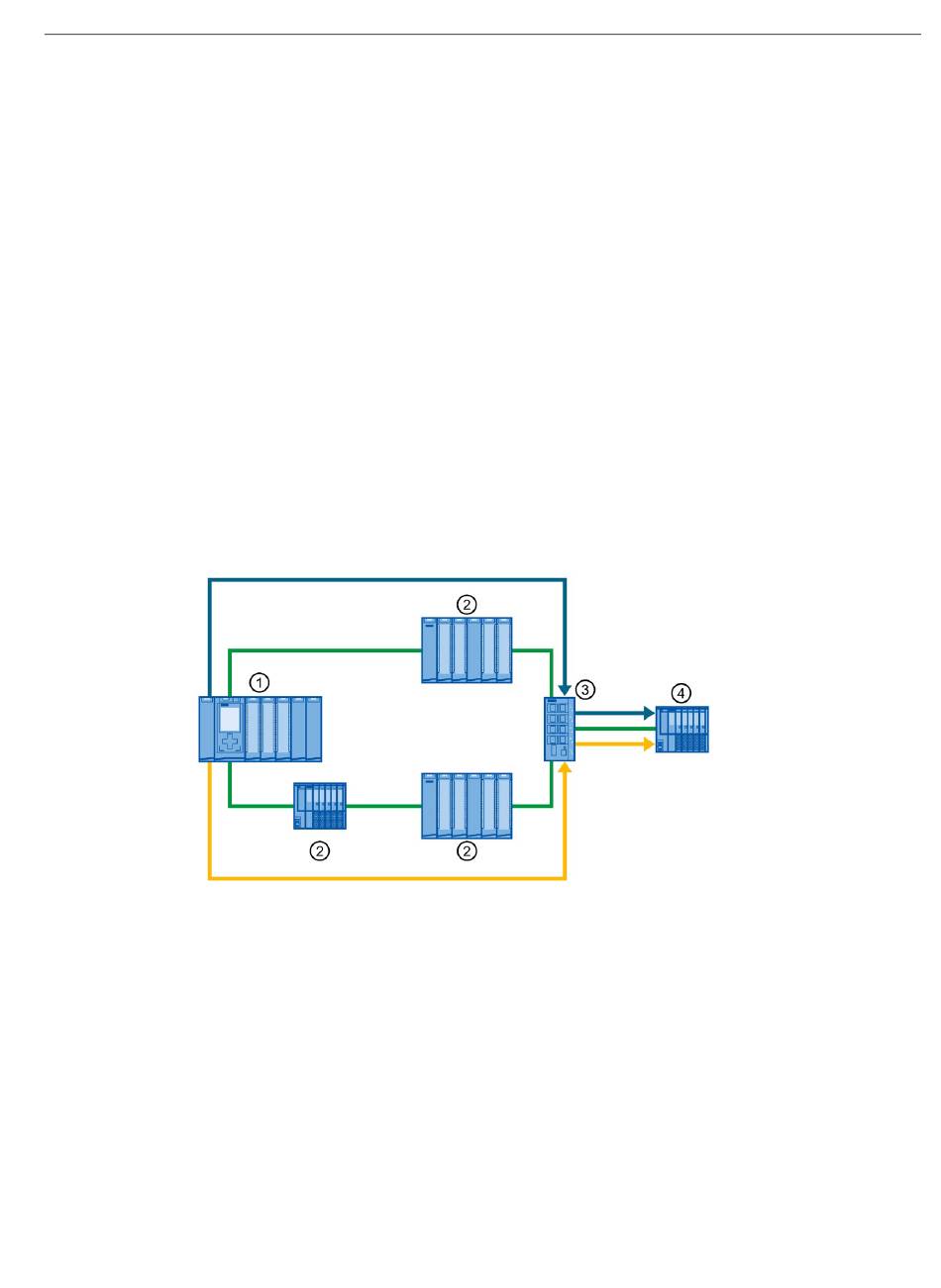

La siguiente figura muestra los niveles de redundancia de los dispositivos IO en un ejemplo
de configuración con MRPD. Los tres dispositivos del anillo y el switch tienen el nivel de
redundancia "Redundancia completa". El dispositivo 4 tiene el nivel de redundancia
"Redundancia parcial", dado que la conexión entre el switch y el dispositivo no es
redundante.
①
②
③
④
Figura 5-37
PROFINET con STEP 7 V16
Manual de funciones, 11/2019, A5E03444489-AK
IO y el controlador IO, la comunicación en tiempo real se ve afectada.
tiempo real no se ve afectada.
Controlador IO en anillo
Dispositivo IO en anillo con nivel de redundancia "Redundancia completa"
Switch en anillo con nivel de redundancia "Redundancia completa"
Dispositivo IO separado con nivel de redundancia "Redundancia parcial"
Ejemplo de configuración con MRPD
