Ajustar tiempos de ciclo de emisión pequeños (ejemplo CPU 1518-4 PN/DP)
Requisitos: Se ha activado "Permitir alto rendimiento".
1. Seleccione el sistema PROFINET IO en la vista de redes de STEP 7.
2. En la ventana de inspección, navegue hasta "Propiedades" > "General" > "PROFINET" >
"Administración de dominios" > "Dominios Sync" > "Nombre del dominio Sync".
3. Seleccione el tiempo de ciclo de emisión en la lista desplegable "Tiempo de ciclo de
emisión".

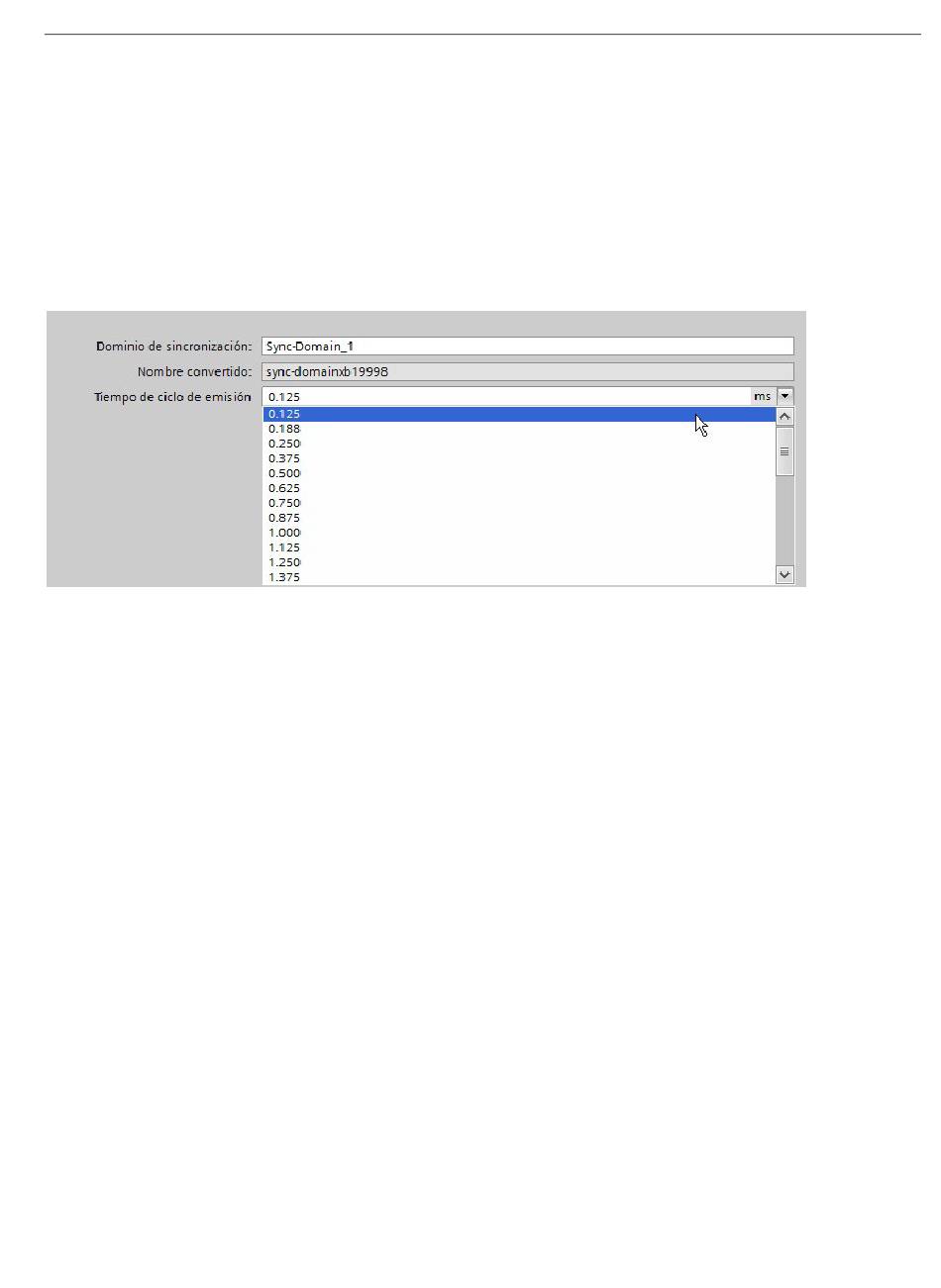

Figura 5-61 Ajustar tiempos de ciclo de emisión pequeños
Requisitos para el procedimiento de fragmentación (ejemplo CPU 1518-4 PN/DP)
Utilizando las siguientes combinaciones de tiempos de ciclo de emisión y ancho de banda,
los dispositivos del sistema IO emplearán el método de fragmentación:
● Tiempo de ciclo de emisión de 125 µs: se utiliza siempre la fragmentación, sea cual sea
el ajuste del ancho de banda.
● Tiempo de ciclo de emisión de 187,5 μs: se utiliza la fragmentación con el ajuste del
ancho de banda "50 % de datos IO cíclicos como máximo. Proporción equilibrada" y
"90 % de datos IO cíclicos como máximo. Mayoría de datos IO cíclicos".
La interfaz PROFINET IO del controlador soporta la fragmentación cuando están
desactivados todos los puertos menos uno.
PROFINET con STEP 7 V16
Manual de funciones, 11/2019, A5E03444489-AK
5.6 PROFINET con Performance Upgrade
Funciones
211
